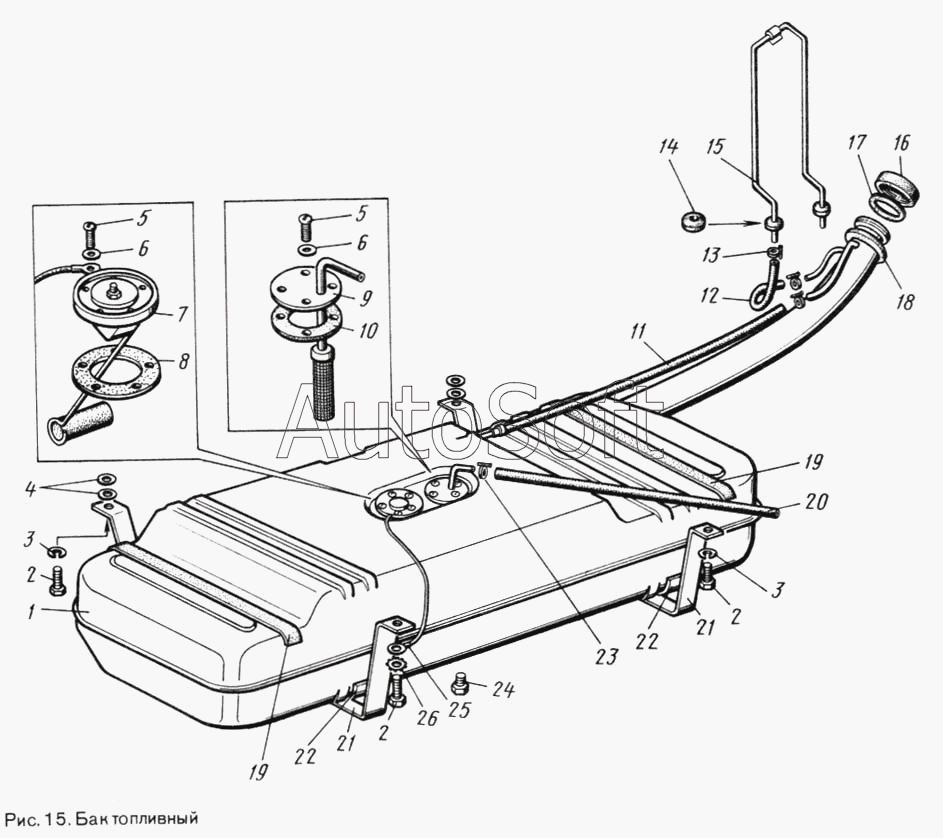

Каталог запасных частей к технике: ЛуАЗ 969М. Бак топливный
1
2
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 968-1103075 | 9***5 | Прокладка (пробки 968А-1103010-01) (применяется для ремонта) | |
| 968А-1103010-01 | 9***1 | Пробка в сборе (применяется для ремонта) | |
| 969М-1101010 | 9***0 | Топливный бак в сборе (применяется для ремонта)(устанавливался по 11.87 г. в комплекте с пробкой 968А-1103010-01, имеющей отверстие-сапун, с 11.87 г. данная пробка заменена на 969М-1103010-01) | |
| 969М-1101010-10 | 9***0 | Топливный бак в сборе (для модели 969М - применяется для ремонта )(устанавливался с 11.87 по 01.91 г. Трубка выравнивания давления воздуха в баке приваривается на верхней половине бака) | |
| 969М-1101010-20 | 9***0 | Топливный бак в сборе (устанавливается с 01.91 г. Трубка выравнивания давления воздуха в баке приваривается на верхнем конце топливной трубы) | |
| 969М-1103010-01 | 9***1 | Пробка в сборе | |
| 1 | Т***к | Топливный бак | |
| 2 | 4***4 | Болт М8-6gх25 | |
| 3 | 4***6 | Шайба 8Т | |
| 4 | 4***6 | Шайба 8 | |
| 5 | 4***0 | Винт М6-6gх12 | |
| 6 | 4***5 | Шайба 5,5 | |
| 7 | 4***6 | Датчик указателя уровня бензина БМ136-Д | |
| 8 | 9***А | Прокладка | |
| 9 | 9***2 | Трубка приемная в сборе | |
| 10 | 9***Б | Прокладка | |
| 11 | 9***8 | Шланг (трубка 5С 12х2 III Н50 ГОСТ 5496-78, L=0,4 м) | |
| 12 | 9***0 | Шланг воздушный перепускной (трубка 4П 6,3х2 ГОСТ 5496-78, L=0,2 м) | |
| 13 | 9***0 | Хомут в сборе | |
| 14 | 9***6 | Втулка уплотнительная | |
| 15 | 9***4 | Трубка перепускная | |
| 16 | 9***0 | Корпус пробки | |
| 17 | 9***5 | Прокладка | |
| 18 | 9***2 | Манжета | |
| 19 | 9***7 | Прокладка | |
| 20 | 9***8 | Шланг топливопровода (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,2 м) | |
| 21 | 9***0 | Хомут крепления топливного бака в сборе | |
| 22 | 9***3 | Прокладка хомута | |
| 23 | 4***1 | Хомут 16 | |
| 24 | 4***2 | Пробка КГ 1/4" | |
| 25 | 9***0 | Провод от датчика на «массу» | |
| 26 | 4***5 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
