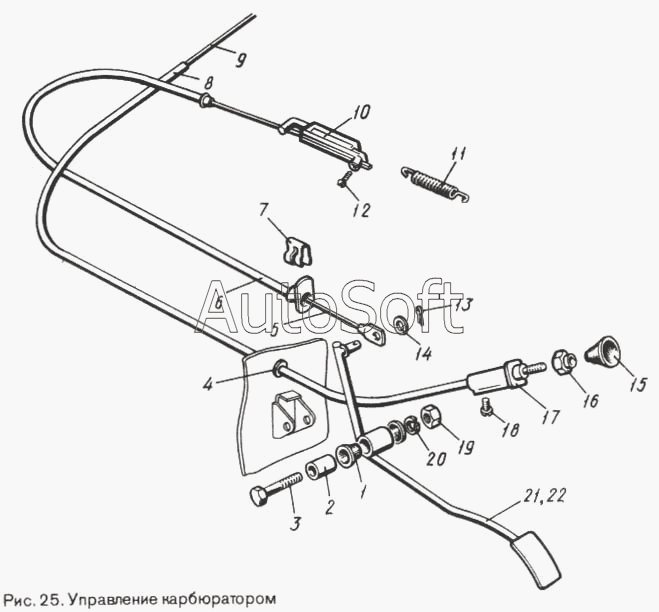

Каталог запасных частей к технике: ЛуАЗ 969М. Управление карбюратором
11
22
21
20
19
18
17
16
15
14
13
12
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969М-1108099 | 9***9 | Тяга воздушной заслонки карбюратора с кронштейном в сборе | |
| 1 | 9***9 | Втулка | |
| 2 | 9***3 | Втулка распорная | |
| 3 | 4***1 | Болт М8-6gх45 | |
| 4 | 9***6 | Втулка оболочки тяги | |
| 5 | 9***Б | Тяга акселератора в сборе (канат 1,8-Г-1-С-Л-Н ГОСТ 3064-80, L=0,715 м) | |
| 6 | 9***Б | Оболочка направляющая тяги акселератора в сборе | |
| 7 | 9***1 | Скоба крепления оболочки тяги | |
| 8 | 9***6 | Оболочка тяги в сборе | |
| 9 | 9***0 | Тяга воздушной заслонки в сборе (проволока П-1,2 ГОСТ 9389-75, L=1,04 м) | |
| 10 | 9***В | Тяга рычага дроссельной заслонки карбюратора в сборе | |
| 10 | 9***8 | Тяга рычага дроссельной заслонки карбюратора в сборе | |
| 11 | 9***6 | Пружина возвратная тяги акселератора | |
| 12 | 4***2 | Винт М4-6gх8 | |
| 13 | 4***6 | Шплинт 2х12 | |
| 14 | 4***5 | Шайба 6 | |
| 15 | 9***5 | Ручка тяги воздушной заслонки карбюратора | |
| 16 | 9***0 | Гайка крепления переключателя | |
| 17 | 9***2 | Кронштейн | |
| 18 | 4***6 | Винт М6-6gх10 | |
| 19 | 4***5 | Гайка М8-6Н | |
| 20 | 4***6 | Шайба 8Т | |
| 21 | 9***Б | Педаль акселератора в сборе | |
| 22 | 9***0 | Педаль акселератора в сборе (устанавливается с 02.90 г. без втулок К127-1107323, ранее применялась деталь 969-1108010-Б) |
