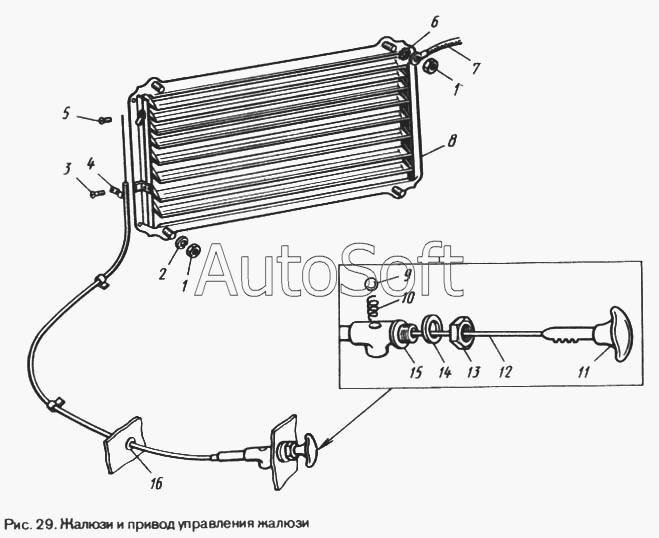

Каталог запасных частей к технике: ЛуАЗ 969М. Жалюзи и привод управления жалюзи
8
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 969М-1310083 | 9***3 | Ручка управления жалюзи с тягой в сборе | |
| 1 | 4***4 | Гайка М6-6Н | |
| 2 | 4***5 | Шайба 6Т | |
| 3 | 4***0 | Винт М6-6gх12 | |
| 4 | 9***2 | Скоба | |
| 5 | 4***4 | Винт М4-6gх12 | |
| 6 | 4***5 | Шайба 8 | |
| 7 | 9***6 | Провод «массы» капота в сборе | |
| 8 | 9***0 | Жалюзи в сборе | |
| 9 | 4***1 | Шарик 8-20 ГОСТ 3722-81 | |
| 10 | 9***8 | Пружина фиксатора ручки управления жалюзи | |
| 11 | 4***1 | Ручка в сборе | |
| 12 | 9***9 | Тяга управления жалюзи (проволока П-1,5 ГОСТ 9389-75, L=1,35 м) | |
| 13 | 4***4 | Гайка М16х1,5-6Н | |
| 14 | 4***8 | Шайба 16 | |
| 15 | 9***0 | Корпус фиксатора с оболочкой тяги в сборе | |
| 16 | 9***6 | Втулка уплотнительная |
