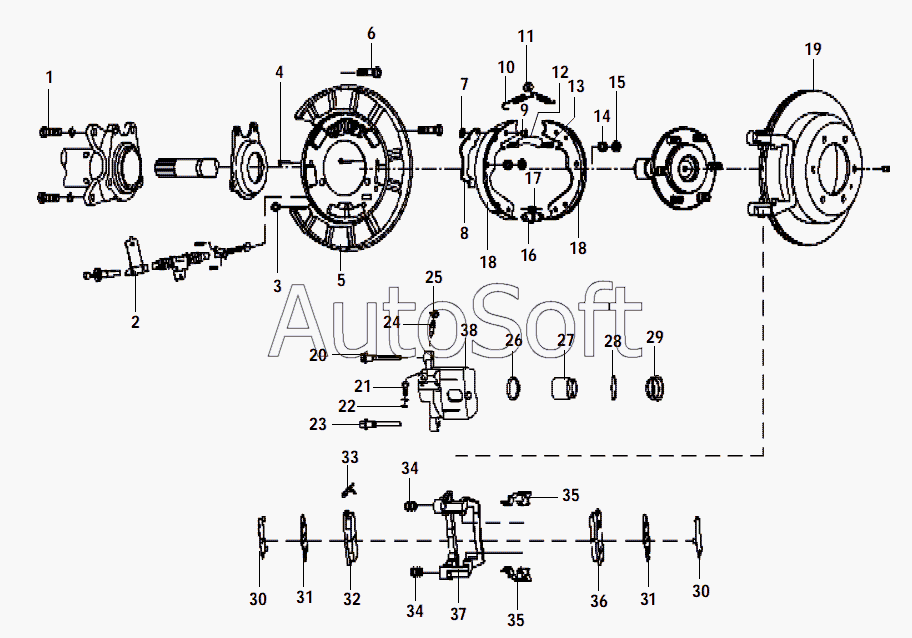

Каталог запасных частей к технике: Great Wall GW-Safe F1 (2009). REAR BRAKE ASSEMBLY (F1)
29
18
18
19
20
21
22
23
24
25
26
27
28
17
30
30
31
31
32
33
34
34
35
35
36
37
38
38
8
3507200-К00
1
2
2
3
4
5
5
6
7
8
3507100-К00
9
10
11
12
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3507100-К00 | 3***0 | REAR BRAKE ASSEMBLY, LH | |
| 3507200-К00 | 3***0 | REAR BRAKE ASSEMBLY, RH | |
| 1 | 3***0 | BOLT, MOUNTING REAR BRAKE CALIPER | |
| 2 | 3***0 | REAR PARKING BRAKE CABLE, LH | |
| 2 | 3***0 | REAR PARKING BRAKE CABLE, RH | |
| 3 | 3***0 | ADJUSTING HOLE PLUG | |
| 4 | 3***0 | COMPRESSION SPRING LEVER | |
| 5 | 3***0 | BRAKE BOTTOM PLATE ASSEMBLY, LH | |
| 5 | 3***0 | BRAKE BOTTOM PLATE ASSEMBLY, RH | |
| 6 | 3***0 | BOLT, PARKING BRAKE | |
| 7 | 3***0 | WASHER | |
| 8 | 3***0 | PARKING BRAKE DRAW ARM, LH | |
| 8 | 3***0 | PARKING BRAKE DRAW ARM, RH | |
| 9 | 3***0 | TENSION ARM PIN | |
| 10 | 3***0 | UPPER RETURN SPRING | |
| 11 | 3***0 | BLOCK | |
| 12 | 3***0 | LEFT RUSHER BOARD | |
| 12 | 3***0 | RIGHT RUSHER BOARD | |
| 13 | 3***0 | PUSHER RETURN SPRING | |
| 14 | 3***0 | REAR BRAKE SHOE COMPRESSION SPRING | |
| 15 | 3***0 | REAR BRAKE SHOE COMPRESSION SPRING SEAT | |
| 16 | 3***0 | clearance adjustor assembly, lh | |
| 16 | 3***0 | CLEARANCE ADJUSTOR ASSEMBLY, RH | |
| 17 | 3***0 | LOWER PULL SPRING | |
| 18 | 3***0 | BRAKE SHOE WITH FRICTION LINING ASSEMBLY, REAR | |
| 19 | 3***0 | REAR BRAKE DISC | |
| 20 | 3***0 | DOWEL PIN | |
| 21 | 3***0 | BOLT, BRAKE HOSE | |
| 22 | 3***0 | COPPER WASHER | |
| 23 | 3***0 | GUIDE PIN | |
| 24 | 3***0 | BLEED SCREW | |
| 25 | 3***0 | BLEED SCREW DUST COVER | |
| 26 | 3***0 | RECTANGULAR SEAL RING | |
| 27 | 3***0 | PISTON | |
| 28 | 3***0 | WIRE CLAMP RING | |
| 29 | 3***0 | DUST COVER | |
| 30 | 3***0 | SILENT PAD KIT | |
| 31 | 3***0 | SILENT PAD | |
| 32 | 3***0 | INNER BRAKE PAD | |
| 33 | 3***0 | BRAKE LINING INDICATING PLATE | |
| 34 | 3***0 | PIN RUBBER BUSHING | |
| 35 | 3***0 | BRAKE PAD SNAP SPRING | |
| 36 | 3***0 | OUTER BRAKE PAD | |
| 37 | 3***0 | REAR BRAKE CALIPER BRACKET | |
| 38 | 3***0 | REAR BRAKE CALIPER LH | |
| 38 | 3***0 | REAR BRAKE CALIPER RH |
