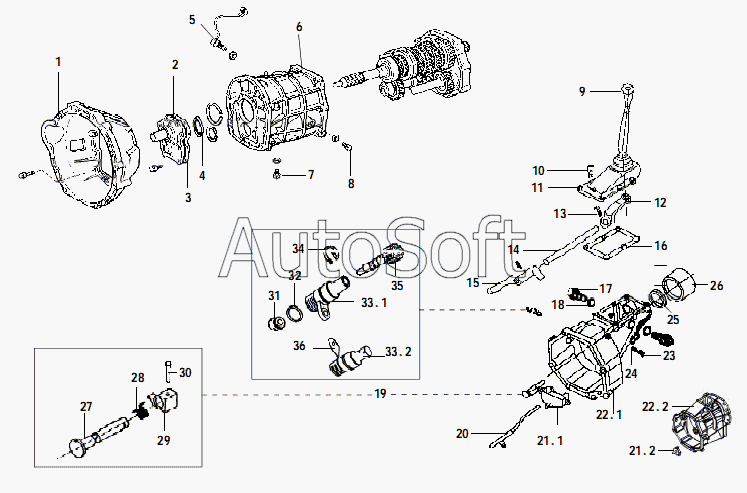

Каталог запасных частей к технике: Great Wall GW-Sailor (2007). TRANSMISSION – TAGC SSBAT ZOMAX
26
25
24
23
1701516-SY
20
19
18
17
16
15
32
3802515
3802515S
1701012
1701012-SY
1702511
36
35
34
31
30
29
28
27
2
5
5
4
3
6
1
1
1
11
14
13
12
10
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1700010Z1 | 1***1 | TRANSMISSION ASSEMBLY | |
| 1700010ZD | 1***D | TRANSMISSION ASSEMBLY | |
| 1701011SD | 1***D | HOUSING (MATCH 4D28 DIESEL ENGINE) | |
| 1701012 | 1***2 | REAR CASE | |
| 1701012-SY | 1***Y | REAR BODY ASSEMBLY | |
| 1701012S | 1***S | REAR CASE | |
| 1701100-D01 | 1***1 | TRANSMISSION ASSEMBLY ( 2WD GASOLINE) | |
| 1701100-D01-A1 | 1***1 | TRANSMISSION ASSEMBLY ( 2WD GASOLINE) | |
| 1701100-D17 | 1***7 | TRANSMISSION ASSEMBLY | |
| 1701100-D17-B1 | 1***1 | TRANSMISSION ASSEMBLY | |
| 1701100-D71 | 1***1 | RANSMISSION ASSEMBLY | |
| 1701100-D75 | 1***5 | TRANSMISSION ASSEMBLY | |
| 1701510S | 1***S | REAR BODY OIL SEAL ASSEMBLY | |
| 1701511S | 1***S | O-RING | |
| 1701515S | 1***S | OIL DRAIN | |
| 1701516-SY | 1***Y | OIL S/NZZLE | |
| 1701517S | 1***S | SEAL GASKET | |
| 1701530-SY | 1***Y | FRONT HOUSING KIT | |
| 1701534S | 1***S | REAR BODY DUST SHIELD | |
| 1701535-SY | 1***Y | REAR BODY OIL SEAL ASSEMBLY | |
| 1701538S | 1***S | BOLT | |
| 1701540-SY | 1***Y | LOCATE ASSEMBLY | |
| 1701541-SB | 1***B | FRONT COVER | |
| 1701541S | 1***S | FRONT HOUSING | |
| 1701541SD | 1***D | FRONT COVER (MATCH 4D28 DIESEL ENGINE) | |
| 1701542S | 1***S | GASKET, FRONT HOUSING | |
| 1701543S | 1***S | OIL SEAL ASSEMBLY, FRONT HOUSING | |
| 1701545S | 1***S | MAGNETIC BOLT | |
| 1701546 | 1***6 | BREATHER PLUG | |
| 1701546S | 1***S | BREATHER PLUG | |
| 1701576S | 1***S | SPACING SPRING | |
| 1701578S | 1***S | SPACING BLOCK | |
| 1701579S | 1***S | DOWEL PIN | |
| 1701580S | 1***S | SPACING SHAFT | |
| 1702511 | 1***1 | OIL BOX | |
| 1702511S | 1***S | OIL BOX | |
| 1702512 | 1***2 | CONTROL SHIFT | |
| 1702512-SY | 1***Y | CONTROL SHIFT | |
| 1702512S | 1***S | CONTROL SHIFT | |
| 1702532S | 1***S | SHIFT LEVER ALL | |
| 1703521S | 1***S | SHIFTING FORK | |
| 1703522-SY | 1***Y | SHIFT FORK | |
| 1703522S | 1***S | SHIFT FORK | |
| 1703537-SY | 1***Y | LOCATING SPRING PLUG | |
| 1703537S | 1***S | LOCATING SPRING PLUG | |
| 1703541-SY | 1***Y | SHIFTING SHAFT | |
| 1703541S | 1***S | SHIFTING SHAFT | |
| 1703547-SY | 1***Y | LOCATING SPRING | |
| 1703549-SY | 1***Y | SHIFT FORK LOCATING BOLT | |
| 1703549S | 1***S | SHIFT FORK LOCATING BOLT | |
| 1B-1702010S | 1***S | CONTROL SHIFT COMPONENTS | |
| 3729020-SY | 3***Y | REVERSE SWITCH ASSEMBLY | |
| 3802511S | 3***S | S TYPE OIL SEAL | |
| 3802513S | 3***S | driven WHEEL CIRCLIP | |
| 3802514S | 3***S | ODOMETER DRIVEN GEAR | |
| 3802515 | 3***5 | ODOMETER DRIVEN WHEEL CARRIER | |
| 3802515S | 3***S | ODOMETER DRIVEN WHEEL CARRIER | |
| 1 | 1***1 | CLUTCH HOUSING | |
| 1 | 1***B | CLUTCH HOUSING | |
| 1 | 1***S | CLUTCH HOUSING | |
| 2 | 1***1 | FRONT HOUSING | |
| 3 | 1***2 | GASKET, FRONT HOUSING | |
| 4 | 1***3 | OIL SEAL ASSEMBLY, FRONT HOUSING | |
| 5 | 3***0 | REVERSE SWITCH ASSEMBLY | |
| 5 | 3***S | REVERSE SWITCH ASSEMBLY | |
| 6 | 1***S | HOUSING | |
| 7 | 1***5 | MAGNETIC BOLT | |
| 8 | 1***8 | BOLT | |
| 9 | 1***2 | SHIFT LEVER ALL | |
| 10 | 1***Y | BREATHER PLUG | |
| 11 | 1***9 | CONTROL SHIFT ASSEMBLY | |
| 12 | 1***2 | SHIFT FORK | |
| 13 | 1***9 | SHIFT FORK LOCATING BOLT | |
| 14 | 1***1 | SHIFTING SHAFT | |
| 15 | 1***1 | SHIFTING FORK | |
| 16 | 1***0 | CONTROL SHIFT SEAL GASKET ASSEMBLY | |
| 17 | 1***S | CONTROL SYSTEM LOCATING PIN ASSEMBLY | |
| 18 | 1***7 | SEAL GASKET | |
| 19 | 1***7 | SPACING | |
| 20 | 1***5 | OIL DRAIN | |
| 23 | 1***7 | LOCATING SPRING PLUG | |
| 24 | 1***7 | LOCATING SPRING | |
| 25 | 1***5 | BACK HOUSING OIL SEAL BUSHING | |
| 26 | 1***4 | REAR BODY DUST SHIELD | |
| 27 | 1***0 | SPACING SHAFT | |
| 28 | 1***6 | SPACING SPRING | |
| 29 | 1***8 | SPACING BLOCK | |
| 30 | 1***9 | DWELL PIN | |
| 31 | 3***1 | S TYPE OIL SEAL | |
| 32 | 1***1 | O-RING | |
| 34 | 3***3 | DRIVEN WHEEL CIRCLIP | |
| 35 | 3***4 | ODOMETER DRIVEN GEAR (18 TOOTH) | |
| 36 | 3***S | DRIVEN WHEEL CARRIER LOCKING PLATE |
