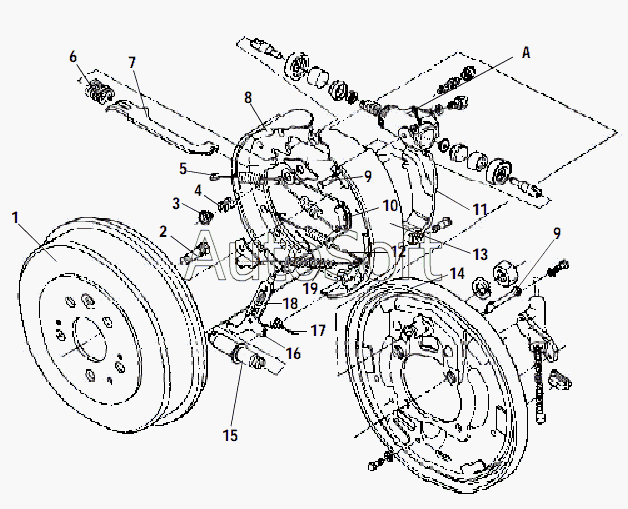

Каталог запасных частей к технике: Great Wall GW-Sailor (2007). REAR BRAKE AND BRAKE DRUM
10
19
18
17
17
16
15
14
14
13
12
11
11
9
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502100-D01 | 3***1 | BRAKE ASSEMBLY, REAR, LH | |
| 3502180-D01 | 3***1 | RIGHT CLEARANCE ASSEMBLY | |
| 3502200-D01 | 3***1 | REAR BRAKE ASSEMBLY, RH | |
| 3502210-D01 | 3***1 | REAR BRAKE WHEEL CYLINDER ASSEMBLY | |
| 1 | 3***1 | REAR BRAKE DRUM | |
| 2 | 2***1 | WHEEL BOLT (LEFT HANDED ROTATION) | |
| 3 | 3***1 | COMPRESSION SPRING SEAT | |
| 4 | 3***1 | REAR BRAKE SHOE COMPRESSION SPRING | |
| 5 | 3***1 | RETURN SPRING | |
| 6 | 3***1 | PUSHER SPRING | |
| 7 | 3***1 | LEFT PARKING BRAKE PUSHER | |
| 7 | 3***1 | RIGHT PARKING BRAKE PUSHER | |
| 8 | 3***1 | REAR BRAKE REAR-MOUNTED SHOE | |
| 9 | 3***1 | PIN SHAFT, REAR MOUNTED SHOE | |
| 10 | 3***1 | CABLE GUIDE HOLDER | |
| 11 | 3***1 | PARKING BRAKE DRAW ARM, LH | |
| 11 | 3***1 | PARKING BRAKE DRAW ARM, RH | |
| 12 | 3***1 | RETURN SPRING NO.2 | |
| 13 | 3***1 | REAR BRAKE REAR-MOUNTED SHOE | |
| 14 | 3***1 | BOTTOM PLATE AND ANCHOR PIN ASSEMBLY, REAR, LH | |
| 14 | 3***1 | BOTTOM PLATE AND ANCHOR PIN ASSEMBLY, REAR, RH | |
| 15 | 3***1 | CLEARANCE ADJUSTOR ASSEMBLY | |
| 16 | 3***1 | AUTOMATIC ADJUSTING CLEARANCE TURN BOARD | |
| 17 | 3***1 | TORSION SPRING, LEFT TURN BOARD CABLE | |
| 17 | 3***1 | TORSION SPRING, RIGHT TURN BOARD CABLE | |
| 18 | 3***1 | AUTOMATIC ADJUSTING CABLE ASSEMBLY | |
| 19 | 3***1 | AUXILIARY TENSION SPRING, AUTOMATIC ADJUSTING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
