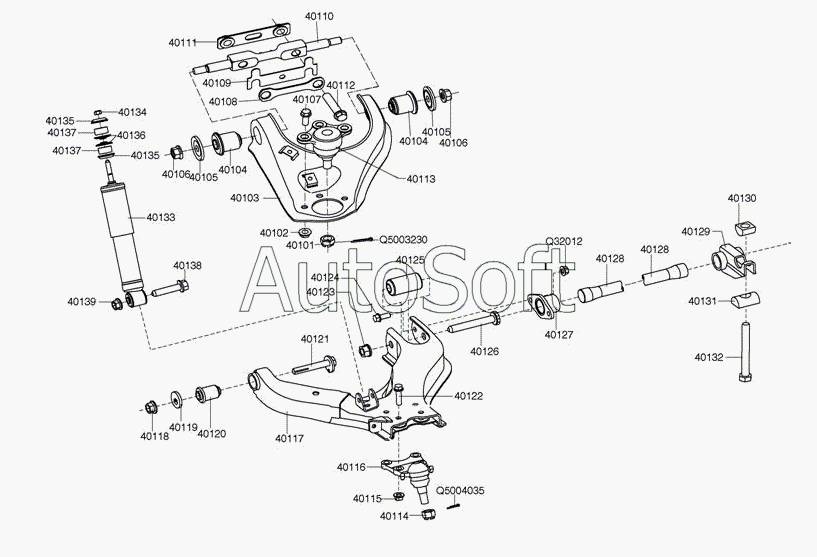

Каталог запасных частей к технике: Great Wall GW-Hower (2006). Рычаги передней подвески
1
2
3
3
4
4
5
5
6
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
28
28
28
28
29
29
30
30
29
29
31
31
32
32
33
33
34
34
35
35
35
36
36
37
37
37
38
39
Q5003230
Q5004035
Q32012
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2905100-K00 | 2***0 | FRONT SHOCK ABSORBER ASSEMBLY | |
| 2905100-K00A1 | 2***1 | Передний демпфер в сборе | |
| Q32012 | Q***2 | HEXAGON FLANGED NUT | |
| Q5003230 | Q***0 | COTTER PIN | |
| Q5004035 | Q***5 | COTTER PIN | |
| 1 | 2***0 | CROWN NUT | |
| 2 | 2***0 | NUT | |
| 3 | 2***0 | Верхний рычаг передней подвески левый в сборе | |
| 3 | 2***0 | Верхний рычаг передней подвески правый в сборе | |
| 4 | 2***0 | BUSHING ASSEMBLY, UPPER CONTROL ARM SHAFT | |
| 5 | 2***0 | UPPER ROCKER ARM RUBBER SLEEVE GASKET | |
| 6 | 2***0 | NUT | |
| 7 | 2***0 | BOLT - UPPER ROCKER ARM BALL PIN SEAT | |
| 8 | 2***0 | LONG SHIM, UPPER CONTROL ARM | |
| 9 | 2***0 | ADJUSTING SHIM, DIFFERENTIAL BEARING | |
| 9 | 2***0 | ADJUSTING SHIM NO.2 | |
| 9 | 2***0 | ADJUSTING SHIM NO.3 | |
| 9 | 2***0 | ADJUSTING SHIM NO.4 | |
| 9 | 2***0 | ADJUSTING SHIM NO.5 | |
| 10 | 2***0 | UPPER CONTROL ARE SHAFT ASSEMBLY | |
| 11 | 2***0 | UPPER ROCKER ARM MOUNTING NUT PLATE | |
| 12 | 2***0 | UPPER ROCKER ARM SHAFT MOUNTING BOLT | |
| 13 | 2***0 | BALL STUD, UPPER CONTROL ARM SHAFT | |
| 14 | 2***0 | LOWER ROCKER ARM BALL PIN ASSEMBLY | |
| 15 | 2***0 | BOLT - UPPER ROCKER ARM BALL PIN SEAT | |
| 16 | 2***0 | BUSHING ASSEMBLY, LOWER CONTROL ARM | |
| 17 | 2***0 | Нижний рычаг передней подвески левый в сборе | |
| 17 | 2***0 | Нижний рычаг передней подвески правый в сборе | |
| 18 | 2***0 | HEXAGON FLANGE NUT | |
| 19 | 2***0 | Эксцентрик нижний передней подвески | |
| 20 | 2***0 | BALL STUD, LOWER CONTROL ARM SHAFT | |
| 21 | 2***0 | Болт эксцентрика передней подвески нижний | |
| 22 | 2***0 | BOLT - LOWER ARM BALL PIN MOUNT | |
| 23 | 2***0 | REAR AXLE NUT OF LOWER ROCKING ARM | |
| 23 | 2***1 | REAR AXLE NUT OF LOWER ROCKING ARM | |
| 24 | 2***0 | TORSION BAR CONNECTING BOLT | |
| 25 | 2***0 | Сайлентблок передней подвески нижний задний | |
| 26 | 2***0 | Ось торсиона передней подвески | |
| 26 | 2***1 | Ось торсиона передней подвески вид А | |
| 27 | 2***0 | TORSION BAR SEAT WELDMENT ASSEMBLY | |
| 27 | 2***1 | Кронштейн торсиона передний вид А | |
| 28 | 2***0 | TORSION BAR, LH | |
| 28 | 2***1 | Торсион передней подвески левый вид А | |
| 28 | 2***0 | Торсион передней подвески правый | |
| 28 | 2***1 | Торсион передней подвески правый вид А | |
| 29 | 2***0 | ADJUSTING ARM, LEFT TORSION BAR | |
| 29 | 2***1 | Кронштейн торсиона задний левый вид А | |
| 29 | 2***0 | ADJUSTING ARM, RIGHT TORSION BAR | |
| 29 | 2***1 | Кронштйен торсиона задний правый вид А | |
| 30 | 2***0 | Торсион передней подвески правый | |
| 30 | 2***1 | Торсион передней подвески правый вид А | |
| 31 | 2***0 | Накладка регулирующая торсион нижняя | |
| 31 | 2***1 | Накладка регулирующая торсион нижняя вид А | |
| 32 | 2***0 | Болт регулирующей накладки торсиона | |
| 32 | 2***1 | Болт регулирующей накладки торсиона вид А | |
| 33 | 2***0 | Амортизатор передней подвески | |
| 33 | 2***1 | Амортизатор передней подвески вид А | |
| 34 | 2***0 | SELF - LOCK NUT | |
| 34 | 2***1 | SELF - LOCK NUT | |
| 35 | 2***0 | GASKET WASHER 1 | |
| 35 | 2***1 | GASKET WASHER 1 | |
| 36 | 2***0 | GASKET WASHER 2 | |
| 36 | 2***A | GASKET WASHER 2 | |
| 37 | 2***0 | BUSHING, FRONT SHOCK ABSORBER | |
| 37 | 2***1 | Подушка переднего амортизатора верхняя вид А | |
| 38 | 2***0 | HEXAGON FLANGED BOLT - EXTENSION SERIES | |
| 39 | 3***0 | HEXAGON FLANGED NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
