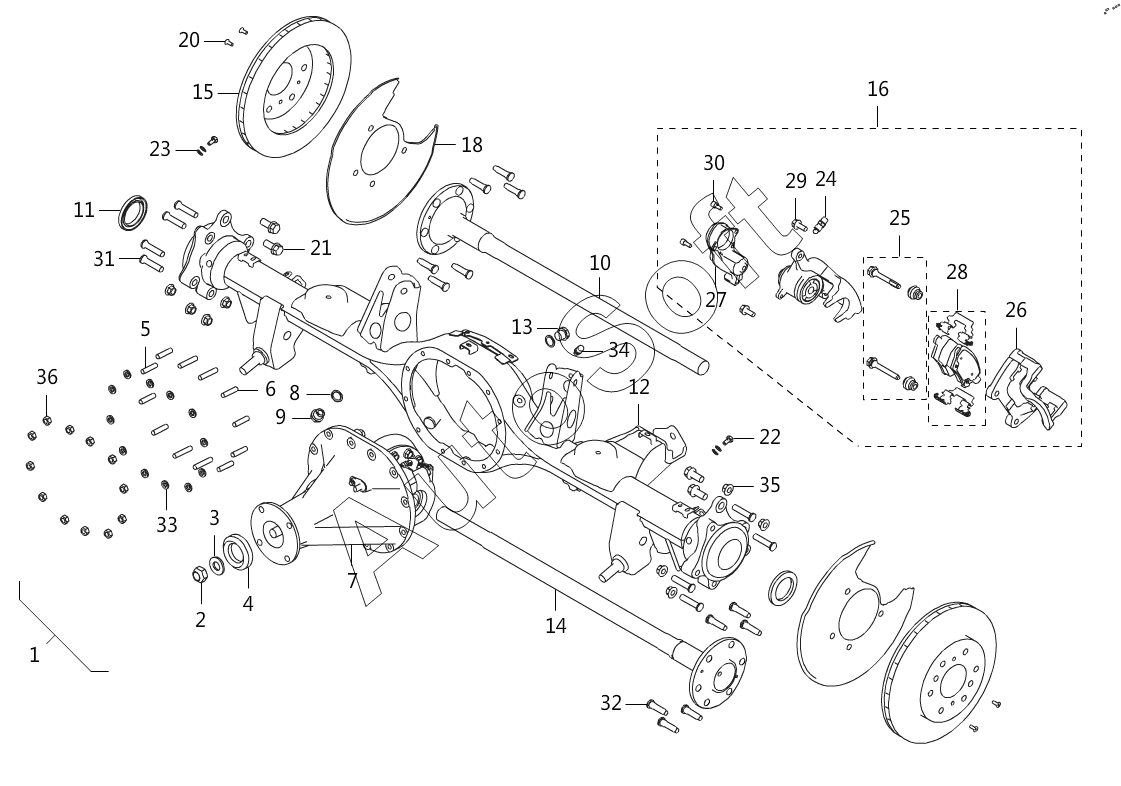

Каталог запасных частей к технике: Great Wall HAVAL H9 (2021). RR AXLE ASSY
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
18
18
20
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 2***1 | NUT, DRIVE BEVEL GEAR FLANGE | |
| 3 | 2***4 | LAT WASHER, DRIVE BEVEL PINION FLANGE NU | |
| 4 | 2***4 | OIL SEAL ASSY, DRIVE BEVEL PINION | |
| 5 | 0***8 | STUD BOLT | |
| 6 | 0***7 | STUD BOLT | |
| 7 | 2***B | REDUCER AND ELECTRONIC LOCK DIFFERENTIAL A | |
| 8 | 2***1 | WASHER | |
| 9 | 2***A | OIL DRAIN PLUG ASSY | |
| 10 | 2***A | AXLE SHAFT ASSY, RH | |
| 11 | 2***A | INNER OIL SEAL RR BEARING | |
| 12 | 2***A | RR AXLE HOUSING ASSY | |
| 13 | 2***1 | FILLING PLUG | |
| 14 | 2***A | AXLE SHAFT ASSY, LH | |
| 15 | 3***A | BRAKE DISC RR | |
| 16 | 3***A | RR BRAKE ASSY LH | |
| 16 | 3***A | RR BRAKE ASSY RH | |
| 18 | 2***A | RR BRAKE DISC HOUSING LH | |
| 18 | 2***A | RR BRAKE DISC HOUSING RH | |
| 20 | Q***E | HEADSINKALLENSCREW | |
| 22 | 3***0 | BOLT-BRAKE HOSE | |
| 23 | 3***0 | CUPRUM WASHER | |
| 24 | 3***A | VENT SCREW, RR | |
| 25 | 3***A | GUIDE PIN ASSY | |
| 26 | 3***A | TRAY, LH RR CALIPER | |
| 26 | 3***A | TRAY, RH RR CALIPER | |
| 27 | 3***A | MOTOR GEAR UNIT | |
| 28 | 3***A | FRICTION PAD ASSY | |
| 29 | 3***A | HEX FLANGE BOLT | |
| 30 | 3***A | HEX SOCKET CYLINDER HEAD SCREW | |
| 31 | 2***A | MOUNTING BOLT, OIL SEAL BASE | |
| 32 | 2***A | WHEEL BOLT | |
| 33 | Q***E | SPRING WASHER-HEAVY | |
| 34 | 2***1 | BREATHER VALVE ASSEMBLY | |
| 35 | Q***E | HEX FLANGE NUT | |
| 36 | Q***E | HEX NUT-TYPE 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
