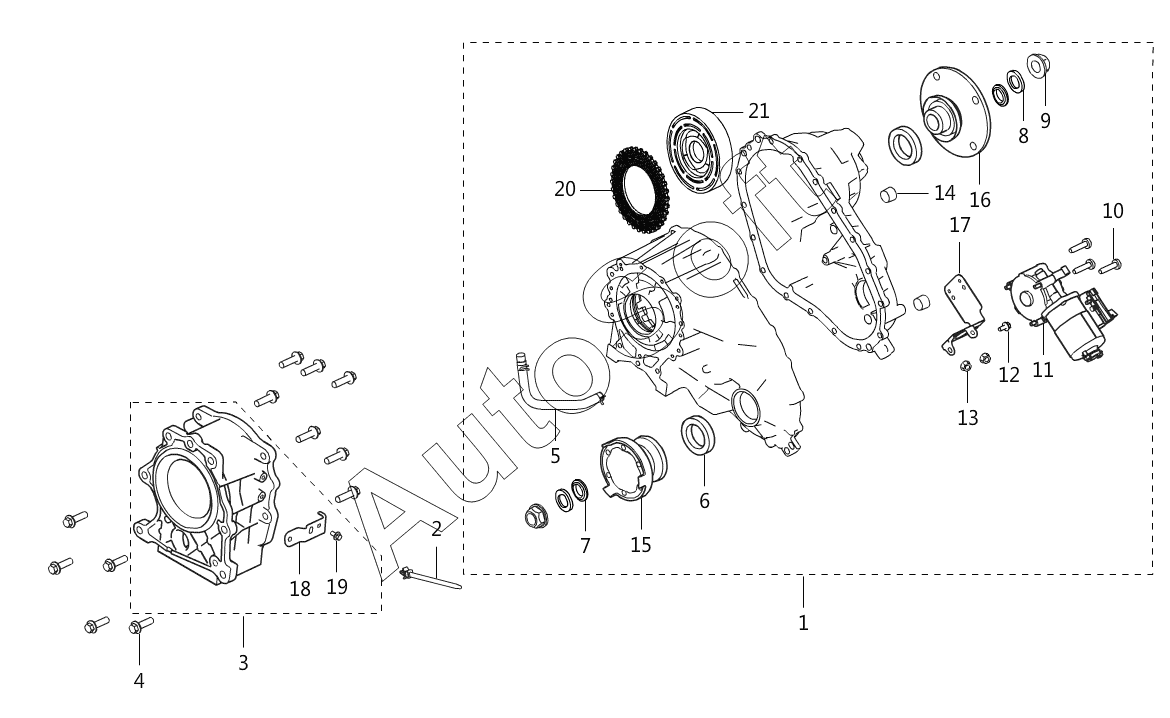

Каталог запасных частей к технике: Great Wall HAVAL H9 (2021). TRANSFER CASE
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | TRANSFER CASE ASSY | |
| 2 | 2***0 | CLAMP-BREATHER PIPE | |
| 4 | Q***E | HEX BOLT W/FLANGE | |
| 5 | 1***A | PIPE, T/C BLEEDING ASSY | |
| 6 | 1***9 | OIL SEAL | |
| 7 | 1***2 | OIL SEAL(RR FLANGE PLATE) | |
| 8 | 1***7 | WASHER | |
| 9 | 4***4 | LOCK NUT | |
| 10 | 4***3 | MOUNTING BOLT ENCODER | |
| 11 | 4***1 | MOTOR SUBASSY-TRANSFER CASE | |
| 12 | 4***2 | BOLT, BRKT MTG | |
| 13 | 4***6 | MOUNTING NUT, MOTOR | |
| 14 | 1***8 | OIL PLUG | |
| 15 | 4***0 | FR FLANGE ASSY (WITH FRANGLE AND COVER) | |
| 16 | 4***3 | RR FLANGE ASSY(RR FLANGE/DUST COVER) | |
| 17 | 4***2 | BRKT-MOTOR | |
| 20 | 4***6 | GROUND IRON | |
| 21 | 4***3 | ROTOR | |
| 22 | 1***8 | WASHER | |
| 23 | 1***3 | THRUST BEARING | |
| 24 | 1***2 | STEEL BALL | |
| 25 | 1***5 | SNAP RING | |
| 26 | 4***1 | FRICTION PLATE SUB ASSY | |
| 27 | 4***5 | SLEEVE |
