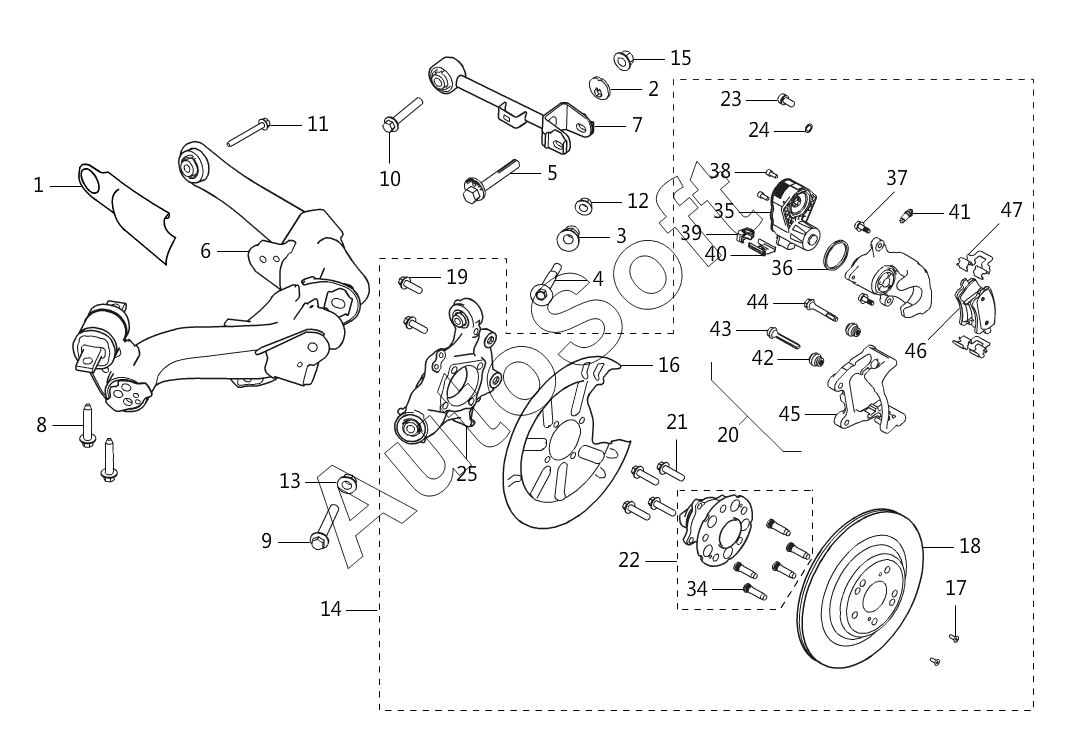

Каталог запасных частей к технике: Great Wall HAVAL F7X (2021). REAR SUSPENSION CONTROLLER
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
14
15
25
25
16
17
18
19
20
21
22
22
23
24
34
35
36
37
38
40
42
43
44
45
46
16
17
18
19
20
21
22
22
23
24
34
35
36
37
38
40
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***A | GUARD PLATE RR LWR SWING ARM | |
| 2 | 2***B | ADJ SHIM-RR SUSPENSION UPR CROSS ARM | |
| 3 | 2***A | ACCENT RICITY NUT RR LWR SWING ARM | |
| 4 | 2***A | ACCENTRIC BOLT RR LWR SWING ARM | |
| 5 | 2***А | ECCENTRIC BOLT-RR LATERAL GUIDE ROD | |
| 6 | 2***B | LWR CONTROL ARM ASSY LH | |
| 6 | 2***B | RR LWR SWING ARM ASSY RH | |
| 7 | 2***A | RR LATERAL GUIDE ROD ASSY LH | |
| 7 | 2***A | RR LATERAL GUIDE ROD ASSY RH | |
| 8 | 0***1 | STANDARD PART | |
| 9 | 0***7 | HEX BOLT W/FLANGE | |
| 10 | Q***E | HEX BOLT W/FLANGE | |
| 11 | Q***E | BOLT | |
| 12 | Q***E | HEX FLANGE NUT | |
| 13 | Q***E | HEX FLANGE NUT | |
| 14 | 3***A | STRG KNUCKLE AND WHEEL HUB BRAKE ASSY, RR LH | |
| 14 | 3***A | STRG KNUCKLE AND WHEEL HUB BRAKE ASSY, RR RH | |
| 15 | Q***E | HEX FLANGED NUT | |
| 16 | 3***A | RR BRAKE DISC HOUSING LH | |
| 16 | 3***A | RR BRAKE DISC HOUSING RH | |
| 17 | Q***E | HEADSINKALLENSCREW | |
| 17 | Q***E | HEADSINKALLENSCREW | |
| 18 | 3***A | BRAKE DISC RR | |
| 18 | 3***A | BRAKE DISC RR | |
| 19 | Q***E | BOLT | |
| 19 | Q***E | BOLT | |
| 20 | 3***B | Суппорт тормозной задний левый | |
| 20 | 3***B | Суппорт тормозной задний правый | |
| 21 | Q***E | HEX BOLT W/WASHER KIT | |
| 21 | Q***E | HEX BOLT W/WASHER KIT | |
| 22 | 3***B | WHEEL HUB ASSY, RR | |
| 22 | 3***B | WHEEL HUB ASSY RR | |
| 22 | 3***В | WHEEL HUB ASSY, RR | |
| 22 | 3***В | WHEEL HUB ASSY RR | |
| 23 | 3***0 | BOLT, BRAKE HOSE | |
| 23 | 3***0 | BOLT, BRAKE HOSE | |
| 24 | 3***0 | COPPER WASHER | |
| 24 | 3***0 | COPPER WASHER | |
| 25 | 3***A | FRAME ASSY FR SEAT CUSHION LH | |
| 25 | 3***A | RR STRG KNUCKLE W/SHAFT SLEEVE ASSY LH | |
| 34 | 3***В | WHEEL BOLT | |
| 34 | 3***В | WHEEL BOLT | |
| 35 | 3***А | MOTOR GEAR UNIT | |
| 35 | 3***А | MOTOR GEAR UNIT | |
| 36 | 3***A | O-SEAL RING | |
| 36 | 3***A | O-SEAL RING | |
| 37 | 3***A | BOLT | |
| 37 | 3***A | BOLT | |
| 38 | 3***A | HEXAGON SOCKET HEAD CAP SCREW | |
| 38 | 3***A | HEXAGON SOCKET HEAD CAP SCREW | |
| 40 | 3***A | SEAT, CLAMP MTG | |
| 40 | 3***A | SEAT, CLAMP MTG | |
| 42 | 3***A | SLEEVE, GUAID PIN | |
| 42 | 3***A | SLEEVE, GUAID PIN | |
| 43 | 3***A | MASTER PIN | |
| 43 | 3***A | MASTER PIN | |
| 44 | 3***A | GUIDE PIN ASSY | |
| 44 | 3***A | GUIDE PIN ASSY | |
| 45 | 3***A | TRAYXH RR CALIPER | |
| 45 | 3***A | TRAY, RH RR CALIPER | |
| 46 | 3***A | FRICTION LINING ASSY, RR | |
| 46 | 3***A | FRICTION LINING ASSY, RR |
