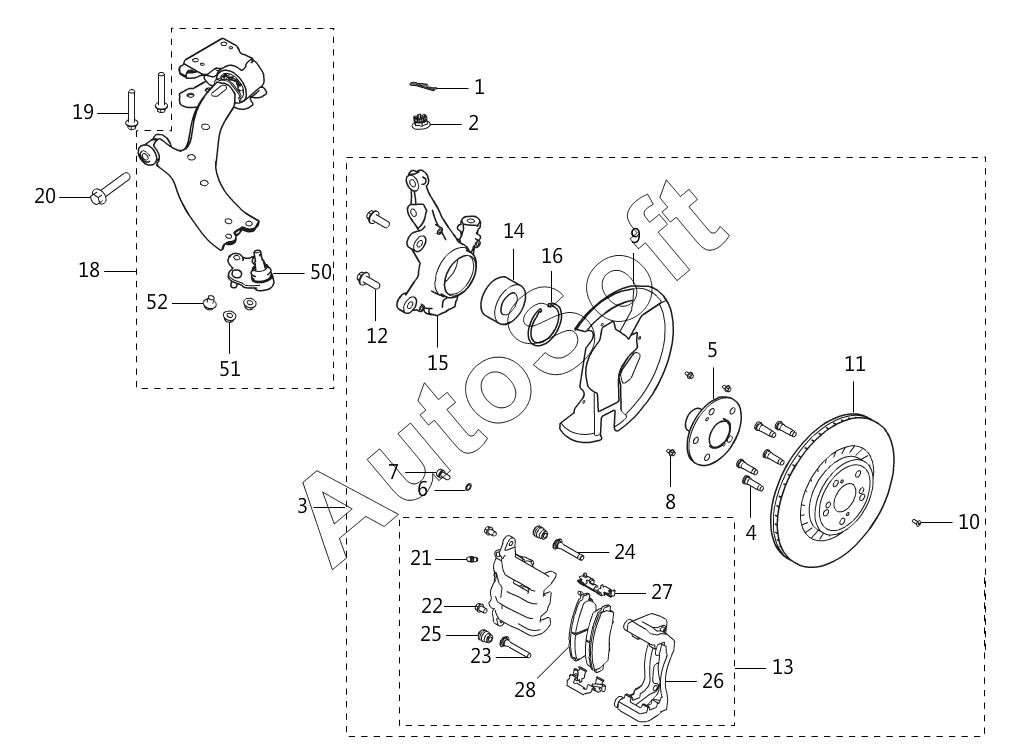

Каталог запасных частей к технике: Great Wall HAVAL F7X RUSSIA (2021). FRONT SUSPENSION CONTROLLER
27
10
16
15
9
7
6
5
4
14
11
13
26
8
25
24
28
23
21
22
12
8
10
16
51
52
52
4
18
18
3
3
19
20
1
15
9
7
6
5
2
14
11
26
27
25
24
28
23
21
22
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***E | LOCK PIN | |
| 2 | 0***5 | HEX NUT NOTCHED | |
| 3 | 3***B | FR STRG KNUCKLE W/WHEEL BRAKE ASSY | |
| 3 | 3***B | FR STEERING KUNCKLE W/HUB BRAKE ASSY | |
| 4 | 3***B | WHEEL BOLT | |
| 4 | 3***B | WHEEL BOLT | |
| 5 | 3***A | FLANGE WHEEL HUB FR | |
| 5 | 3***A | FLANGE WHEEL HUB FR | |
| 6 | 3***0 | CUPRUM WASHER | |
| 6 | 3***0 | CUPRUM WASHER | |
| 7 | 3***0 | BOLT-BRAKE HOSE | |
| 7 | 3***0 | BOLT-BRAKE HOSE | |
| 8 | Q***E | CROSS HEAD SCREW AND SPRING WASHER KIT | |
| 8 | Q***E | CROSS HEAD SCREW AND SPRING WASHER KIT | |
| 9 | 3***A | HOUSING-FR BRAKE DISC LH | |
| 9 | 3***A | HOUSING-FR BRAKE DISC LH | |
| 10 | Q***E | HEADSINKALLENSCREW | |
| 10 | Q***E | HEADSINKALLENSCREW | |
| 11 | 3***A | FR BRAKE DISC | |
| 11 | 3***A | FR BRAKE DISC | |
| 12 | Q***E | STANDARD PART | |
| 12 | Q***E | STANDARD PART | |
| 13 | 3***A | FR BRAKE CALIPER ASSY LH | |
| 13 | 3***A | FR BRAKE CALIPER ASSY RH | |
| 14 | 3***A | SHAFT SEAL ASSY-FR WHEEL HUB | |
| 14 | 3***A | SHAFT SEAL ASSY-FR WHEEL HUB | |
| 15 | 3***B | STRG KNUCKLE FR LH | |
| 15 | 3***B | FR STEERING KUNCKLE RH | |
| 16 | Q***9 | CIRCLIPS FOR HOLE | |
| 16 | Q***9 | CIRCLIPS FOR HOLE | |
| 18 | 2***A | CONTROL ARM ASSY,FR SUSPENSION,LWR LH | |
| 18 | 2***A | CONTROL ARM ASSY,FR SUSPENSION,LWR RH | |
| 19 | Q***E | HEX FLANGED BOLT | |
| 20 | Q***E | STANDARD PART | |
| 21 | 3***A | DOOR MIRROR ASSY RH (PAINTED COVER) | |
| 21 | 3***A | DOOR MIRROR ASSY RH (PAINTED COVER) | |
| 22 | 3***A | DOOR MIRROR ASSY LH(W/CHROME PLATED COVE | |
| 22 | 3***A | DOOR MIRROR ASSY LH(W/CHROME PLATED COVE | |
| 23 | 3***A | ANCHOR PIN | |
| 23 | 3***A | ANCHOR PIN | |
| 24 | 3***A | GUIDE PIN-FR BRAKE CALIPER | |
| 24 | 3***A | GUIDE PIN-FR BRAKE CALIPER | |
| 25 | 3***A | DUST COVER GUIDE PIN | |
| 25 | 3***A | DUST COVER GUIDE PIN | |
| 26 | 3***A | MULTIPURPOSE SW ASSY | |
| 26 | 3***A | MULTIPURPOSE SW ASSY | |
| 27 | 3***A | SPRG PIECE BRAKE PAD | |
| 27 | 3***A | SPRG PIECE BRAKE PAD | |
| 28 | 3***A | FRONT BRAKE PAD ASSY | |
| 28 | 3***A | FRONT BRAKE PAD ASSY | |
| 51 | Q***E | HEX FLANGE NUT | |
| 52 | Q***E | HEX FLANGE BOLT |
