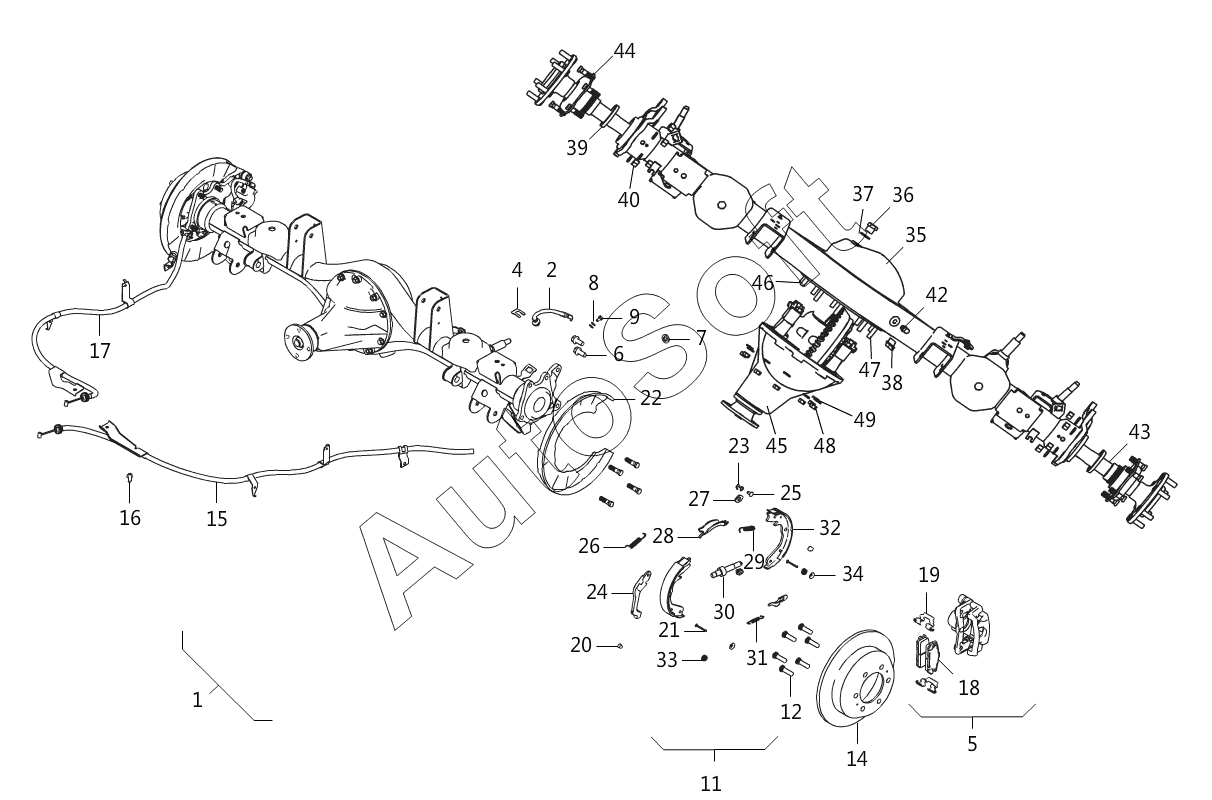

Каталог запасных частей к технике: Great Wall HAVAL H5 RUSSIA (2021). REAR DRIVE AXLE
32
20
21
23
25
26
28
28
27
29
33
34
31
24
22
22
30
30
15
17
11
16
40
48
49
7
9
4
36
37
38
42
39
35
45
47
46
43
44
1
8
14
6
5
19
18
5
2
2
12
11
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***B | RR AXLE ASSY | |
| 2 | 3***0 | RR BRAKE HOSE | |
| 2 | 3***0 | FLEXIBLE PIPE ASSY, BRAKE, RR | |
| 4 | 0***6 | HOSE CLIP | |
| 5 | 3***2 | RR BRAKE ASSY LH | |
| 5 | 3***2 | RR BRAKE ASSY RH | |
| 6 | 3***0 | BOLT RR BRAKE CALIPER | |
| 7 | Q***E | SPRING WASHER-HEAVY | |
| 8 | 3***0 | CUPRUM WASHER | |
| 9 | 3***0 | BOLT-BRAKE HOSE | |
| 11 | 3***0 | PARKING BRAKE ASSEMBLY, LH | |
| 11 | 3***0 | PARKING BRAKE ASSEMBLY, RH | |
| 12 | 3***0 | BOLT, PARKING BRAKE | |
| 14 | 3***0 | REAR BRAKE DISC | |
| 15 | 3***0 | PARKING BRAKE CABLE LH | |
| 16 | Q***E | HEX FLANGE BOLT | |
| 17 | 3***0 | PARKING BRAKE CABLE | |
| 18 | 3***0 | BRAKE PAD ASSY-RR 4 PCS | |
| 19 | 3***0 | BRAKE PAD SNAP SPRING | |
| 20 | 3***0 | ADJ HOLE PLUG RR BRAKE BOTTOM | |
| 21 | 3***0 | COMPRESSION SPRG PULL ROD BRACK PLATE | |
| 22 | 3***0 | BRAKE BOTTOM PLATE ASSY LH | |
| 22 | 3***0 | BRAKE BOTTOM PLATE ASSY RH | |
| 23 | 3***0 | SADDLE WASHER | |
| 24 | 3***0 | DRAW ARM-PARKING BRAKE LH | |
| 24 | 3***0 | DRAW ARM-PARKING BRAKE RH | |
| 25 | 3***0 | PIN TOW ARM | |
| 26 | 3***0 | UPR RETURN SPRG | |
| 27 | 3***0 | BLOCK-RR BRAKE BOTTOM | |
| 28 | 3***0 | LH PUSHER PLATE RR BRAKE BOTTOM PLATE | |
| 28 | 3***0 | RH PUSHER PLATE RR BRAKE BOTTOM PLATE | |
| 29 | 3***0 | RETURN SPRG-PUSH PEDAL | |
| 30 | 3***0 | CLEARANCE REGULATOR ASSY LH | |
| 30 | 3***0 | CLEARANCE ADJUSTOR ASSEMBLY, RH | |
| 31 | 3***0 | LOWER PULL SPRING | |
| 32 | 3***0 | BRAKE SHOE WITH FRICTION LINING ASSEMBLY, REAR | |
| 33 | 3***0 | COMPRESSION SPRG RR BRAKE PAD | |
| 34 | 3***0 | COMPRESSION SPRG BASE RR BRAKE PAD | |
| 35 | 2***4 | RR AXLE HOUSING ASSY | |
| 36 | 2***1 | FILLING PLUG | |
| 37 | 2***1 | WASHER | |
| 38 | 2***1 | DRAIN PLUG ASSEMBLY | |
| 39 | 2***4 | INNER OIL SEAL ASSY, REAR BEARING | |
| 40 | Q***E | HEX NUT-TYPE I | |
| 42 | 2***1 | BREATHER VALVE ASSEMBLY | |
| 43 | 2***4 | LH AXLE SHAFT ASSY | |
| 44 | 2***4 | RH AXLE SHAFT ASSY | |
| 45 | 2***1 | REDUCER&DIFFERENTIAL ASSY | |
| 46 | 2***4 | SHORT COLUMN BOLT-DECELERATOR | |
| 47 | 2***4 | LONG BOLT-REDUCER | |
| 48 | Q***E | HEX NUT-TYPE 1 | |
| 49 | Q***E | SPRING WASHER-HEAVY |
