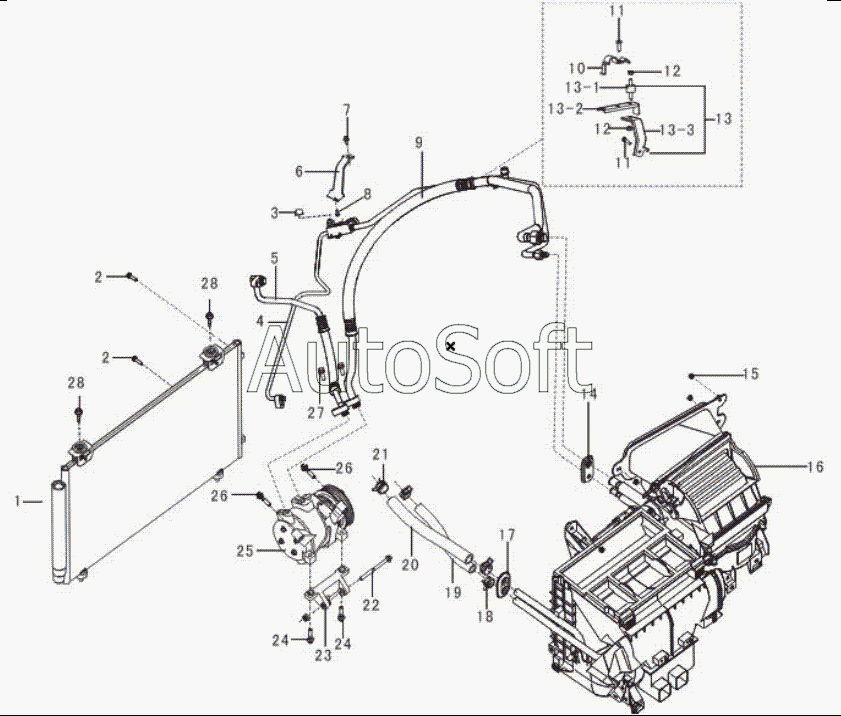

Каталог запасных частей к технике: Lifan LF-7162 Solano (2009). Air conditioner assy (for Tritec engine)
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13-1
13-2
13-3
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Condensor | |
| 10 | B***0 | Clamp | |
| 11 | Q***6 | Hex bolt and flat washer | |
| 12 | Q***6 | Hex nut | |
| 13 | B***0 | Pipe bracket assy | |
| 13-1 | B***3 | Stud | |
| 13-2 | B***2 | Support plate | |
| 13-3 | B***4 | Pipe bracket | |
| 14 | B***4 | Separate plate, H/L pressure pipes | |
| 15 | 1***7 | Hex nut and flat washer | |
| 16 | B***0 | HVAC assy | |
| 17 | B***2 | Separate plate, I/O heater pipes | |
| 18 | Q***5 | Hoop | |
| 19 | B***3 | Heater outtake pipe | |
| 2 | Q***5 | Hex bolt and flat washer | |
| 20 | B***2 | Heater intake pipe | |
| 21 | Q***5 | Hoop | |
| 22 | Q***5 | Hex flange bolt | |
| 23 | L***1 | Compressor bracket | |
| 24 | Q***0 | Bolt with springness washer | |
| 25 | L***1 | Compressor | |
| 26 | Q***0 | Hex bolt and washers | |
| 27 | Q***5 | Hex bolt and flat washer | |
| 28 | Q***2 | Hex flange bolt | |
| 3 | B***1 | Filler cap, high-pressure tube | |
| 4 | B***0 | High-pressure tube | |
| 5 | B***0 | High-pressure hose | |
| 6 | B***2 | High-pressure tube bracket A | |
| 7 | Q***2 | Hex flange bolt | |
| 8 | Q***2 | Philips screw with washer | |
| 9 | B***0 | Low-pressure hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
