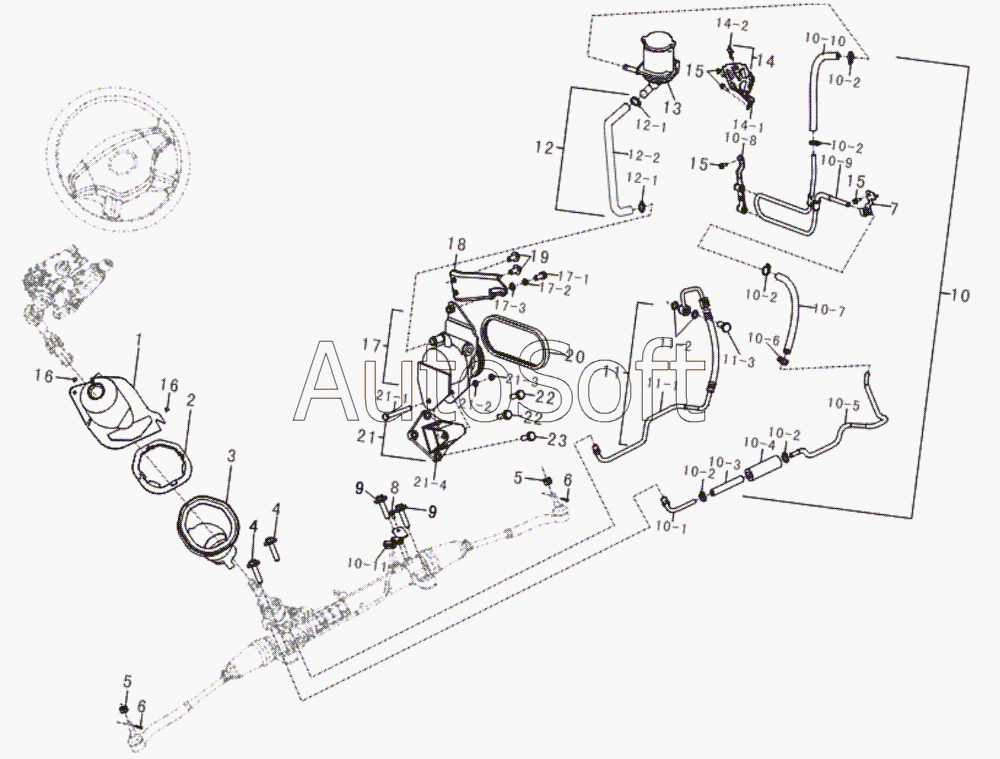

Каталог запасных частей к технике: Lifan LF-7162C Solano (2009). Steering system (for LF481 engine)
1
2
3
4
4
5
5
6
6
7
8
9
9
10
10-1
10-2
10-2
10-2
10-2
10-2
10-3
10-4
10-5
10-6
10-7
10-8
10-9
10-10
10-10
10-11
11
11-1
11-2
11-3
12
12-1
12-1
12-2
13
14
14-1
14-2
15
15
15
16
16
17
17-1
17-2
17-3
18
19
20
21
21-1
21-2
21-3
21-4
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Dustproof, steering tube | |
| 10 | B***0 | Steering reflux pipe assy | |
| 10-1 | B***0 | Steering reflux pipe I | |
| 10-10 | B***1 | Steering reflux pipe VI | |
| 10-11 | B***0 | Steering reflux pipe bracket I | |
| 10-2 | Q***2 | Hoop | |
| 10-3 | B***1 | Steering reflux pipe II | |
| 10-4 | B***1 | Pipe sleeve | |
| 10-5 | B***0 | Steering reflux pipe III | |
| 10-6 | Q***0 | Hoop | |
| 10-7 | B***1 | Steering reflux pipe IV | |
| 10-8 | B***0 | Steering reflux pipe bracket II | |
| 10-9 | B***0 | Steering reflux pipe V | |
| 11 | B***0 | Steering intake pipe assy | |
| 11-1 | B***0 | Steering pump intake pipe | |
| 11-2 | 5***2 | Flat washer | |
| 11-3 | 2***0 | Bolt | |
| 12 | B***0 | Steering pump intake pipe assy | |
| 12-1 | Q***9 | Hoop | |
| 12-2 | B***1 | Steering pump intake pipe | |
| 13 | B***0 | Power steering reservior assy | |
| 14 | B***0 | Power steering reservior bracket assy | |
| 14-1 | B***1 | Power steering reservior bracket | |
| 14-2 | B***2 | Power steering reservior clip | |
| 15 | Q***6 | Bolt | |
| 16 | 4***9 | Plastic clip | |
| 17 | B***0 | Steering pump assy | |
| 17-1 | Q***0 | Hex bolt | |
| 17-2 | Q***0 | Springness washer | |
| 17-3 | 5***4 | Flat washer | |
| 18 | L***2 | Steering pump adjustor | |
| 19 | 2***3 | Hex flange bolt | |
| 2 | B***0 | Noise insulator circlip, steering gear | |
| 20 | L***3 | Belt, steering pump | |
| 21 | L***1 | Steering pump bracket | |
| 21-1 | Q***0 | Hex bolt | |
| 21-2 | Q***0 | Springness washer | |
| 21-3 | Q***0 | I hex nut | |
| 21-4 | L***1 | Steering pump seat | |
| 22 | Q***L | Hex bolt and taper springness washer | |
| 23 | 2***0 | Hex flange bolt | |
| 3 | B***1 | Noise insulator, steering gear | |
| 4 | 2***3 | Hex flange bolt | |
| 5 | 1***5 | Hex nut | |
| 6 | Q***8 | Cotter pin | |
| 7 | B***0 | Pipe bracket B | |
| 8 | Q***6 | Hex bolt and taper springness washer | |
| 9 | 2***3 | Steering reflux pipe I |
