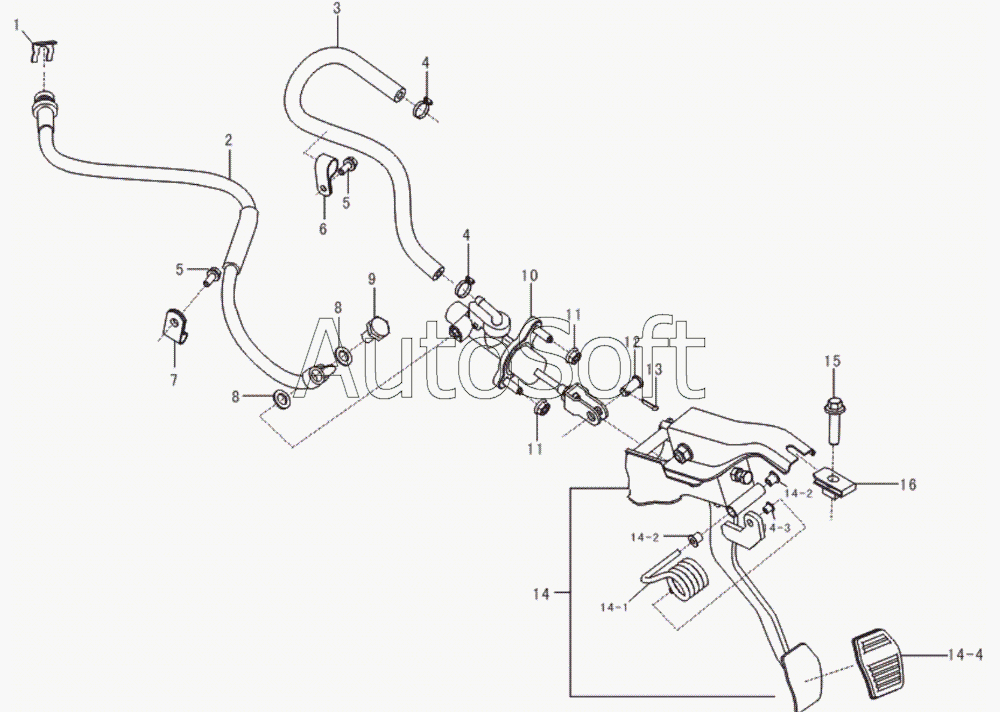

Каталог запасных частей к технике: Lifan LF-7162C Solano (2009). Clutch controller system (for LF481 engine)
1
2
3
4
4
5
5
6
7
8
8
9
10
11
11
12
13
14
14-1
14-2
14-2
14-3
14-4
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***3 | Clip | |
| 10 | B***0 | Clutch master pump | |
| 11 | Q***8 | Hex flange nut | |
| 12 | Q***2 | Axis pin | |
| 13 | Q***0 | Cotter pin | |
| 14 | B***0 | Clutch paddle assy | |
| 14-1 | B***1 | Auxiliary spring | |
| 14-2 | B***2 | Sleeve I | |
| 14-3 | B***3 | Sleeve II | |
| 14-4 | B***1 | Clutch paddle sleeve | |
| 15 | 2***3 | Hex bolt and taper springness washer | |
| 16 | 1***6 | “B”spring nut | |
| 2 | B***0 | Outtake hose, clutch master pump | |
| 3 | B***1 | Intake hose, clutch master pump | |
| 4 | Q***2 | Hoop | |
| 5 | Q***6 | Hex bolt and taper springness washer | |
| 6 | Q***8 | Clamp | |
| 7 | Q***0 | Clamp | |
| 8 | L***4 | washer | |
| 9 | 2***8 | Eye bolt |
