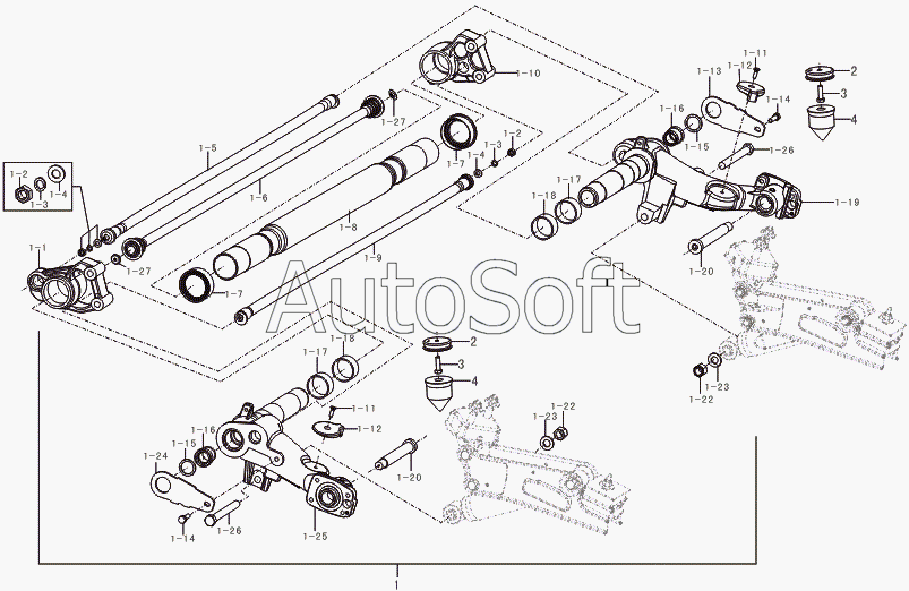

Каталог запасных частей к технике: Lifan LF-7130A1 Breez 1,3 (2009). Rear axle
1
1
1-1
1-2
1-2
1-3
1-3
1-4
1-4
1-5
1-6
1-7
1-7
1-8
1-9
1-10
1-11
1-11
1-12
1-12
1-13
1-14
1-14
1-15
1-15
1-16
1-16
1-17
1-17
1-18
1-18
1-19
1-20
1-20
1-22
1-22
1-23
1-23
1-24
1-25
1-26
1-26
1-27
1-27
2
2
3
3
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***0 | Rear axle assy | |
| 1 | L***1 | Rear axle assy | |
| 1-1 | L***9 | Stabilizer bar bracket, left | |
| 1-10 | L***2 | Stabilizer bar bracket, right | |
| 1-11 | Q***0 | Screw | |
| 1-12 | L***2 | Stopper height adjuster | |
| 1-13 | L***5 | Right side plate, rear swing arm | |
| 1-14 | Q***L | Hex bolt and taper springness washer | |
| 1-15 | L***1 | Side plate washer | |
| 1-16 | L***3 | Side plate sleeve | |
| 1-17 | L***7 | Inner bearing | |
| 1-18 | L***8 | Outer bearing | |
| 1-19 | L***0 | Right rear swing arm | |
| 1-2 | Q***8 | Nut | |
| 1-20 | L***5 | Rear pin | |
| 1-22 | Q***3 | Nut | |
| 1-23 | Q***4 | Flat washer | |
| 1-24 | L***1 | Left side plate, rear swing arm | |
| 1-25 | L***0 | Left rear swing arm | |
| 1-26 | Q***3 | Hex bolt | |
| 1-27 | L***5 | Stabilizer bar plug | |
| 1-3 | Q***8 | Elastic washer | |
| 1-4 | Q***8 | Flat washer | |
| 1-5 | L***3 | Front torsion-bar | |
| 1-6 | L***0 | Stabilizer bar, rear axle | |
| 1-7 | L***1 | Seal | |
| 1-8 | L***0 | Tubular beam assy | |
| 1-9 | L***4 | Rear torsion-bar | |
| 2 | L***2 | Stopper shuck | |
| 3 | Q***L | Hex bolt and taper springness washer | |
| 4 | L***1 | Stopper |
