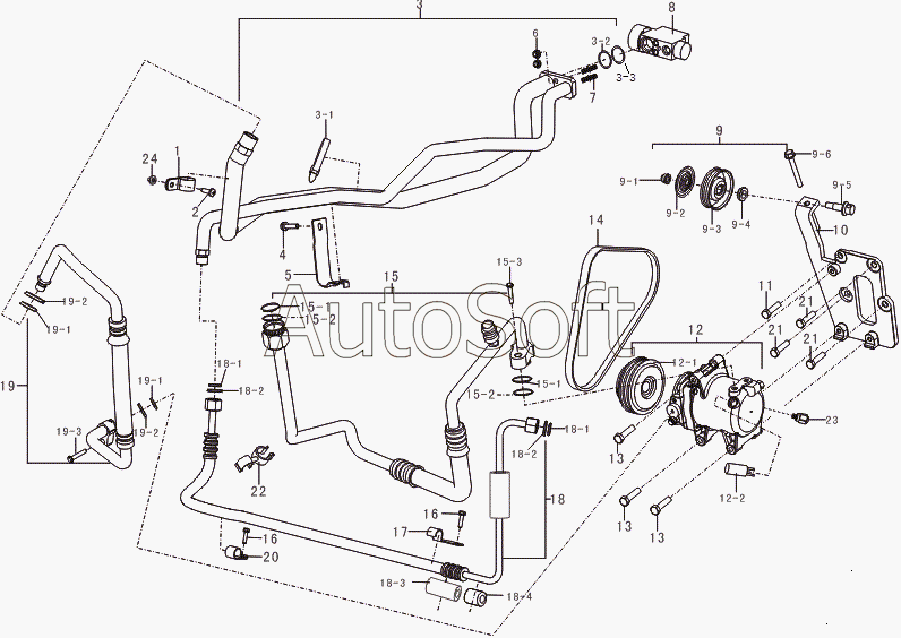

Каталог запасных частей к технике: Lifan LF-7160L1 Breez 1,6 (2009). A/C pipeline
1
2
3
3
3-1
3-2
3-3
4
5
6
7
8
9
9-1
9-2
9-3
9-4
9-5
9-6
10
10
11
12
12
12-1
12-1
12-2
12-2
13
13
13
13
14
15
15
15-1
15-1
15-2
15-2
15-3
15-3
16
16
17
18
18
18-1
18-1
18-2
18-2
18-3
18-4
19
19
19-1
19-1
19-2
19-2
19-3
19-3
20
21
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Mono tube clip | |
| 10 | L***1 | Compressor bracket | |
| 10 | L***1 | Compressor bracket | |
| 11 | Q***0 | Hex bolt | |
| 12 | L***1 | Compressor | |
| 12 | L***1 | Compressor | |
| 12-1 | L***1 | Compressor clutch | |
| 12-1 | L***1 | Compressor clutch | |
| 12-2 | L***2 | Compressor fuse | |
| 12-2 | L***1 | Compressor fuse | |
| 13 | Q***5 | Hex flange bolt | |
| 13 | Q***0 | Hex flange bolt | |
| 14 | L***9 | Compressor belt | |
| 15 | L***1 | Compressor exhaust pipe | |
| 15 | L***1 | Compressor exhaust pipe | |
| 15-1 | 1***5 | Ring seal | |
| 15-2 | 1***5 | Ring seal | |
| 15-3 | Q***5 | Hex flange bolt | |
| 15-3 | Q***0 | Bolt, Intake manifold | |
| 16 | Q***0 | Hex bolt and taper elastic washer | |
| 17 | L***3 | Mono tube clip II | |
| 18 | L***0 | Coolant receiver pipe | |
| 18 | L***1 | Coolant receiver pipe | |
| 18-1 | 6***5 | Ring seal | |
| 18-2 | 8***5 | Ring seal | |
| 18-3 | L***2 | Sleeve II | |
| 18-4 | L***1 | Sleeve I | |
| 19 | L***0 | Compressor suction pipe | |
| 19 | L***1 | Compressor suction pipe | |
| 19-1 | 1***5 | Ring seal | |
| 19-2 | 1***5 | Ring seal | |
| 19-3 | Q***5 | Hex flange bolt | |
| 19-3 | Q***0 | Bolt, Intake manifold | |
| 2 | Q***6 | Philips self-tapping screw | |
| 20 | L***2 | Mono tube clip I | |
| 21 | Q***5 | Hex bolt | |
| 22 | L***1 | Tube clip | |
| 23 | L***0 | Compressor safety valve | |
| 23 | L***1 | Compressor safety valve | |
| 24 | L***6 | Plastic clip | |
| 3 | L***0 | Evaporator pipe assy | |
| 3 | L***1 | Evaporator pipe assy | |
| 3-1 | Q***0 | Tie | |
| 3-2 | 1***5 | Ring seal | |
| 3-3 | 8***5 | Ring seal | |
| 4 | Q***0 | Hex bolt and taper elastic washer | |
| 5 | L***2 | Twin tube clip | |
| 6 | Q***6 | Allmetal hex flange locknut | |
| 7 | L***9 | Bolt, expansion valve | |
| 8 | L***0 | Expansion valve | |
| 9 | L***0 | Compressor tensioner | |
| 9-1 | Q***0 | Lock nut | |
| 9-2 | L***3 | Tensioner shield | |
| 9-3 | L***4 | Pulley | |
| 9-4 | L***2 | Shaft sleeve | |
| 9-5 | L***1 | Main shaft | |
| 9-6 | Q***Q | Hex bolt and washers |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
