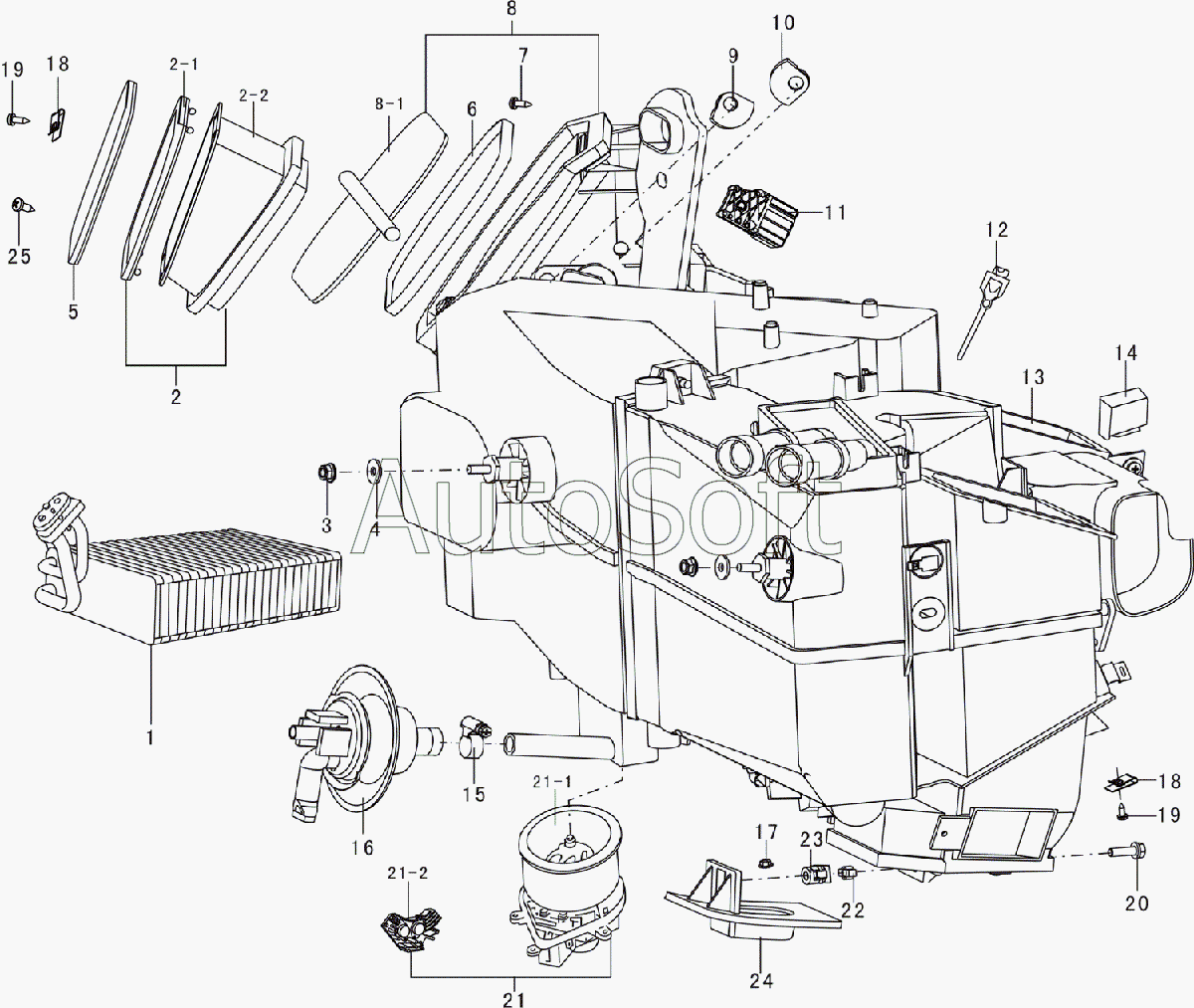

Каталог запасных частей к технике: Lifan LF-LF7161A Breez 1,6H (2009). A/C evaporator
1
2
2-1
2-2
3
4
5
6
7
8
8-1
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
21
21-1
21-1
21-2
21-2
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| LAX8100100 | L***0 | HVAC assy | |
| LAX8100100D1 | L***1 | HVAC assy | |
| 1 | L***0 | Evaporator core | |
| 10 | L***2 | Black gear | |
| 11 | L***1 | Air changer valve motor | |
| 12 | L***0 | Temperature sensor, evaporator | |
| 13 | L***0 | Evaporator shell | |
| 14 | L***0 | Evaporator thermostat | |
| 14 | L***1 | Evaporator thermostat | |
| 15 | Q***6 | Hoop | |
| 16 | L***1 | Drain pipe | |
| 17 | Q***8 | Hex flange nut | |
| 18 | Q***2 | Spring nut | |
| 19 | Q***9 | Screw and washer | |
| 2 | L***0 | Air changer cover with filter | |
| 2-1 | L***3 | Air changer filter | |
| 2-2 | L***1 | Air changer cover | |
| 20 | Q***5 | Hex flange bolt | |
| 21 | L***0 | Evaporator blower | |
| 21 | L***1 | Evaporator blower | |
| 21-1 | L***0 | Evaporator blower motor | |
| 21-1 | L***0 | Evaporator blower motor | |
| 21-2 | L***0 | Blower adjuster | |
| 21-2 | L***0 | Blower adjuster | |
| 22 | L***2 | Plastic clip | |
| 23 | 1***3 | Metal clip | |
| 24 | L***1 | A/C bracket | |
| 25 | Q***0 | Screw | |
| 3 | Q***6 | Allmetal hex flange locknut | |
| 4 | Q***6 | Big washer | |
| 5 | L***7 | Air changer cap | |
| 6 | L***6 | Seal, Air changer valve | |
| 7 | Q***5 | Screw | |
| 8 | L***4 | Air changer valve frame | |
| 8-1 | L***5 | Air changer valve | |
| 9 | L***3 | White gear |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
