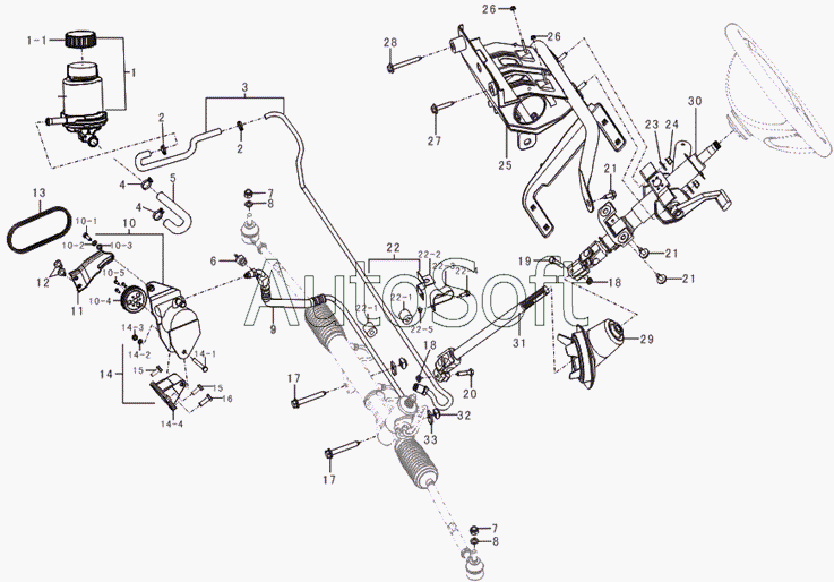

Каталог запасных частей к технике: Lifan LF-LF7161A Breez 1,6H (2009). Steering system
1
1-1
2
2
2
3
4
4
5
6
7
7
8
8
9
10
10-1
10-2
10-3
10-4
10-5
11
12
13
14
14-1
14-2
14-3
14-4
15
15
16
17
17
18
18
19
20
21
21
21
22
22-1
22-1
22-2
22-3
22-4
22-5
23
24
25
26
26
27
28
29
30
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***0 | Steering oil reservior | |
| 1-1 | L***2 | Steering oil reservior cap | |
| 10 | L***0 | Power steering pump | |
| 10-1 | Q***0 | Hex bolt | |
| 10-2 | Q***0 | Springness washer | |
| 10-3 | 5***4 | Flat washer | |
| 10-4 | L***0 | Power steering pump pulley | |
| 10-5 | Q***6 | Hex bolt and washer | |
| 11 | L***2 | Steering pump adjustor | |
| 12 | 2***3 | Hex flange bolt | |
| 13 | L***3 | Belt, steering pump | |
| 14 | L***1 | Steering pump bracket | |
| 14-1 | Q***0 | Hex bolt | |
| 14-2 | Q***0 | Springness washer | |
| 14-3 | Q***0 | I hex nut | |
| 14-4 | L***1 | Steering pump bracket | |
| 15 | Q***L | Hex bolt and taper springness washer | |
| 16 | 2***3 | Hex flange bolt | |
| 17 | 2***3 | Hex flange bolt | |
| 18 | Q***3 | Nut | |
| 19 | Q***3 | Hex bolt and taper elastic washer | |
| 2 | Q***6 | Hoop | |
| 20 | Q***L | Hex bolt and taper springness washer | |
| 21 | 2***3 | Hex bolt and taper springness washer | |
| 22 | L***1 | Steering oil return pipe bracket II | |
| 22-1 | L***4 | Steering oil return pipe sleeve | |
| 22-2 | L***1 | Steering oil return pipe clip | |
| 22-3 | L***1 | Steering oil return pipe bracket | |
| 22-4 | Q***L | Hex bolt and taper springness washer | |
| 22-5 | Q***6 | Hex nut | |
| 23 | Q***6 | Big washer | |
| 24 | Q***3 | Hex nut and taper elastic washer | |
| 25 | L***0 | Steering gear bracket | |
| 26 | Q***6 | Allmetal hex flange locknut | |
| 27 | 2***3 | Hex bolt and taper elastic washer | |
| 28 | 2***3 | Hex bolt and taper elastic washer | |
| 29 | L***0 | Steering gear dust sleeve | |
| 3 | L***1 | Steering oil return pipe assy | |
| 30 | L***0 | Upper steering shaft assy | |
| 30 | L***1 | Upper steering shaft assy | |
| 31 | L***0 | Lower steering shaft assy | |
| 31 | L***1 | Lower steering shaft assy | |
| 32 | 1***3 | Nut | |
| 33 | L***1 | Square washer | |
| 4 | Q***5 | Hoop | |
| 5 | L***1 | Steering pump oil inlet pipe | |
| 6 | L***0 | Power steering switch | |
| 7 | Q***3 | Nut | |
| 8 | Q***0 | Washer | |
| 9 | L***1 | Steering gear oil inlet pipe |
