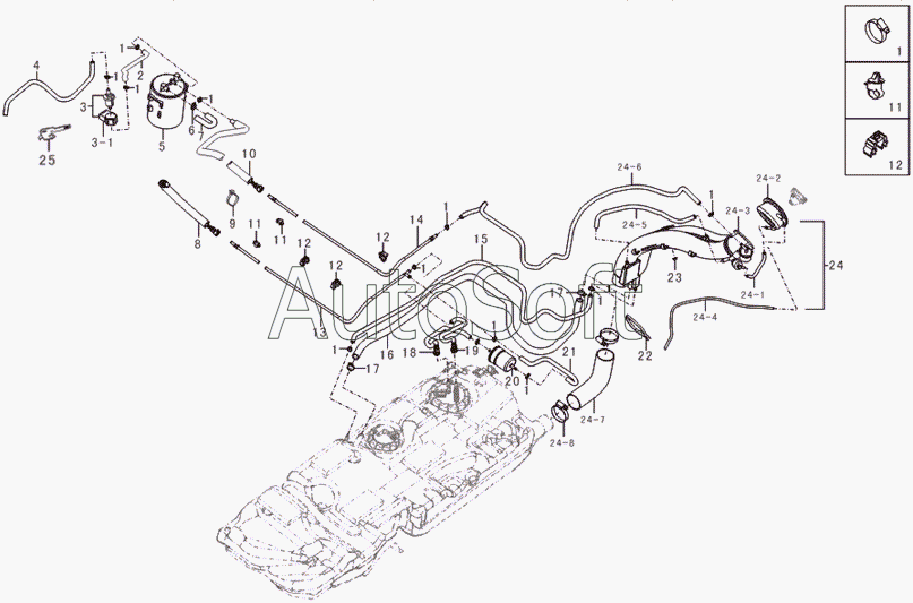

Каталог запасных частей к технике: Lifan LF-LF7161A Breez 1,6H (2009). Fuel supply system
1
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3-1
4
4
5
6
7
8
8
9
10
11
11
11
12
12
12
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
24-1
24-2
24-3
24-4
24-5
24-6
24-7
24-8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Hoop | |
| 10 | L***1 | Hose IV | |
| 11 | L***5 | Plastic clip | |
| 12 | L***2 | Tube clip | |
| 13 | L***1 | Fuel outlet plastic tube | |
| 14 | L***1 | Plastic tube | |
| 15 | L***1 | Hose I | |
| 16 | L***1 | Fuel tank hose | |
| 17 | Q***5 | Hoop | |
| 18 | L***1 | Fuel outlet hose I | |
| 19 | L***1 | Fuel return hose | |
| 2 | L***1 | Hose V | |
| 20 | L***1 | Fuel outlet hose II | |
| 20 | L***0 | Fuel filter | |
| 21 | L***1 | Fuel outlet hose II | |
| 22 | Q***0 | Tie | |
| 23 | Q***6 | Hex bolt and taper springness washer | |
| 24 | L***1 | Fuel filler pipe assy | |
| 24-1 | L***0 | Fuel filler cap | |
| 24-10 | Q***2 | Steel spring hoop | |
| 24-2 | L***2 | Fuel filler cap sleeve circlip, upper | |
| 24-3 | L***1 | Fuel filler cap sleeve | |
| 24-4 | L***3 | Fuel filler cap sleeve circlip, lower | |
| 24-5 | L***1 | Fuel filler pipe | |
| 24-6 | L***5 | Hose III | |
| 24-7 | L***4 | Hose II | |
| 24-8 | L***1 | Hose connecting fuel filler and tank | |
| 24-9 | Q***9 | Hoop | |
| 3 | L***0 | Canister Control Valve | |
| 3 | L***1 | Canister Control Valve | |
| 3-1 | L***1 | Canister control valve sleeve | |
| 4 | L***8 | Hose VI | |
| 4 | L***1 | Hose VI | |
| 5 | L***0 | Canister | |
| 6 | Q***3 | Hoop | |
| 7 | L***1 | Canister hose | |
| 8 | L***1 | Fuel outlet hose III | |
| 8 | L***1 | Fuel outlet hose III | |
| 9 | B***7 | Tie |
