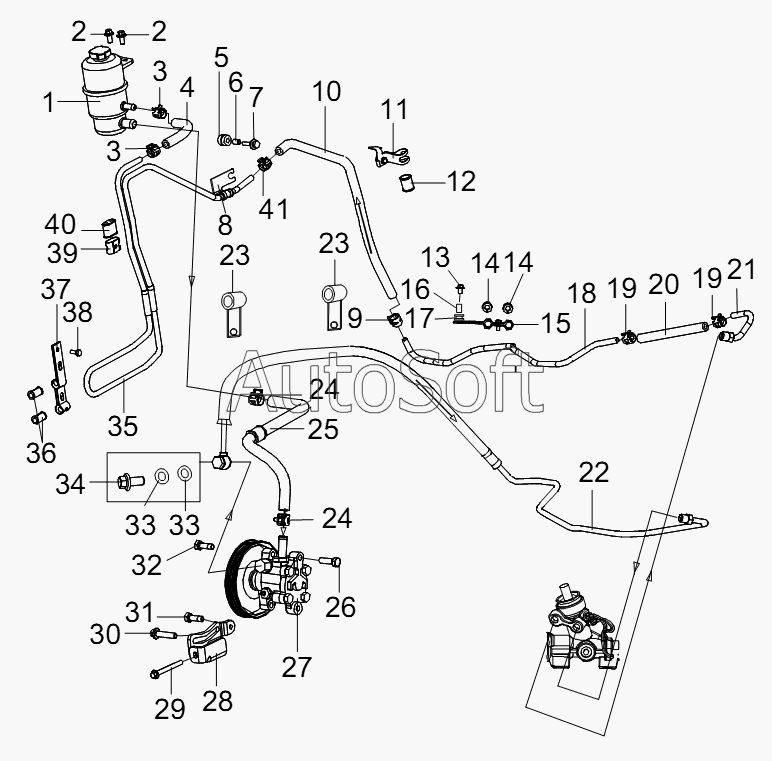

Каталог запасных частей к технике: BYD F3 (2008). Гидросистема рулевого управления
32
22
23
23
24
24
25
26
27
28
29
30
31
21
33
33
34
35
36
37
38
39
40
41
11
2
2
3
3
4
5
6
7
8
9
10
1
12
13
14
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Гидравлический цилиндр усиленного рулевого привода | |
| 2 | Q***6 | Болт с шестигранной фланцевой головкой | |
| 3 | Q***5 | Червячный хомут | |
| 4 | B***8 | Возвратный гибкий шланг | |
| 5 | B***1 | Специальная резиновая втулка | |
| 6 | B***2 | Втулка | |
| 7 | Q***D | Наборный болт с шестигранной головкой | |
| 8 | B***9 | Зажим с двумя отверстиями | |
| 9 | Q***5 | Червячный хомут | |
| 10 | B***5 | Длинный возвратный гибкий шланг | |
| 11 | B***8 | Крепежный кронштейн длинного возвратного гибкого шланга | |
| 12 | B***9 | Резиновая втулка | |
| 13 | Q***6 | Болт | |
| 14 | B***3 | Резиновая втулка | |
| 15 | B***2 | Зажим с двумя отверстиями | |
| 16 | B***6 | Стальная втулка | |
| 17 | B***5 | Резиновая втулка | |
| 18 | B***4 | Длинная возвратная металлическая трубка | |
| 19 | O***5 | Хомут с внутренним кольцевым вкладышем с одним ушком | |
| 20 | B***2 | Короткий возвратный гибкий шланг | |
| 21 | B***1 | Короткая возвратная металлическая трубка | |
| 22 | B***0 | Впускная топливная трубка в сборе | |
| 23 | B***1 | Крепежный кронштейн впускного топливного гибкого шланга | |
| 24 | Q***5 | Червячный хомут | |
| 25 | B***1 | Возвратный гибкий шланг | |
| 26 | Q***5 | Наборный болт | |
| 27 | B***0 | Гидравлический насос рулевого механизма в сборе | |
| 28 | B***0 | Натяжной кронштейн гидравлического насоса в сборе | |
| 29 | Q***0 | Болт с фланцевой головкой | |
| 30 | Q***5 | Болт с фланцевой головкой | |
| 31 | Q***5 | Наборный болт | |
| 32 | Q***0 | Наборный болт | |
| 33 | B***2 | Медная прокладка | |
| 34 | B***1 | Полый болт | |
| 35 | B***6 | Охлаждающая возвратная металлическая трубка | |
| 36 | B***5 | Резиновая втулка | |
| 37 | B***4 | Длинный зажим с двумя отверстиями | |
| 38 | Q***6 | Крепежный болт | |
| 39 | B***6 | Короткий зажим с двумя отверстиями | |
| 40 | B***7 | Втулка | |
| 41 | O***5 | Хомут с внутренним кольцевым вкладышем с одним ушком |
