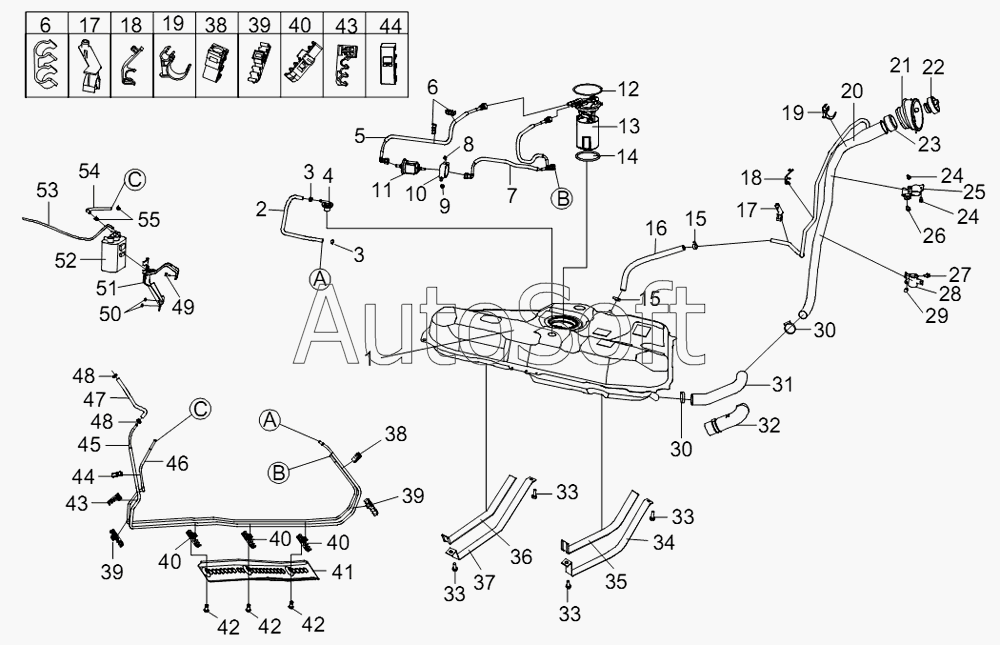

Каталог запасных частей к технике: BYD F3 (2008). Топливная система
42
42
42
29
30
30
31
32
33
33
33
33
34
35
36
37
38
38
39
39
39
40
40
40
40
41
28
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
15
15
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
1
16
17
17
18
18
19
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Топливный бак в сборе | |
| 2 | B***1 | Отводной шланг для топливных паров | |
| 3 | Q***3 | Пружинный хомут | |
| 4 | B***0 | Противонаклонный клапан в сборе | |
| 5 | B***0 | Впускной топливный шланг 1 в сборе | |
| 6 | B***7 | Хомут с двумя отверстиями | |
| 7 | B***0 | Впускной топливный шланг 2 в сборе | |
| 8 | Q***6 | Наборный болт с шестигранной головкой | |
| 9 | Q***0 | Наборный болт с шестигранной головкой | |
| 10 | B***0 | Кронштейн топливного фильтра | |
| 11 | B***0 | Топливный фильтр | |
| 12 | B***1 | Пружинная стопорная шайба топливного насоса | |
| 13 | B***0 | Неразборный электрический топливный насос | |
| 14 | B***2 | Кольцевая уплотнительная прокладка топливного насоса | |
| 15 | Q***2 | Червячный хомут | |
| 16 | B***7 | Дренажный заправочный шланг | |
| 17 | B***4 | Кронштейн 2 дренажного заправочного шланга | |
| 18 | B***3 | Кронштейн 1 дренажного заправочного шланга | |
| 19 | B***2 | Хомут с двумя отверстиями | |
| 20 | B***0 | Сварная заправочная топливная трубка в сборе | |
| 21 | B***1 | Щиток заливной горловины топливного бака | |
| 22 | B***0 | Крышка заливной горловины топливного бака в сборе | |
| 23 | B***1 | Пластмассовая защитная манжета заправочной топливной трубки | |
| 24 | Q***6 | Наборный болт с шестигранной головкой | |
| 25 | B***1 | Кронштейн 1 заправочной топливной трубки | |
| 26 | Q***8 | Наборный болт с шестигранной головкой | |
| 27 | Q***8 | Наборный болт с шестигранной головкой | |
| 28 | B***1 | Кронштейн 2 заправочной топливной трубки | |
| 29 | Q***6 | Наборный болт с шестигранной головкой | |
| 30 | Q***5 | Червячный хомут | |
| 31 | B***5 | Заправочный гибкий шланг | |
| 32 | B***6 | Защитная манжета заправочного гибкого шланга | |
| 33 | Q***0 | Наборный болт | |
| 34 | B***1 | Хомут крепления топливного бака 2 | |
| 35 | B***2 | Защитная подкладка 2 крепежного хомута | |
| 36 | B***2 | Защитная подкладка 1 крепежного хомута | |
| 37 | B***1 | Хомут крепления топливного бака 1 | |
| 38 | B***2 | Зажим для шланга с темя отверстиями 1 | |
| 39 | B***3 | Зажим с пятью отверстиями | |
| 40 | B***9 | Зажим с пятью отверстиями | |
| 41 | B***8 | Щиток топливной магистрали | |
| 42 | B***6 | Пластмассовая гайка | |
| 43 | B***5 | Зажим для шланга с тремя отверстиями 3 | |
| 44 | B***4 | Зажим для шланга с тремя отверстиями 2 | |
| 45 | B***0 | Впускная топливная трубка | |
| 46 | B***0 | Отводная трубка для топливных паров | |
| 47 | B***1 | Впускной гибкий шланг 3 | |
| 48 | Q***2 | Червячный хомут | |
| 49 | Q***6 | Крепежный болт | |
| 50 | Q***6 | Фланцевая гайка | |
| 51 | B***0 | Кронштейн угольного фильтра | |
| 52 | B***0 | Угольный фильтр в сборе | |
| 53 | B***2 | Соединительный гибкий шланг | |
| 54 | B***1 | Соединительный гибкий шланг | |
| 55 | Q***9 | Пружинный хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
