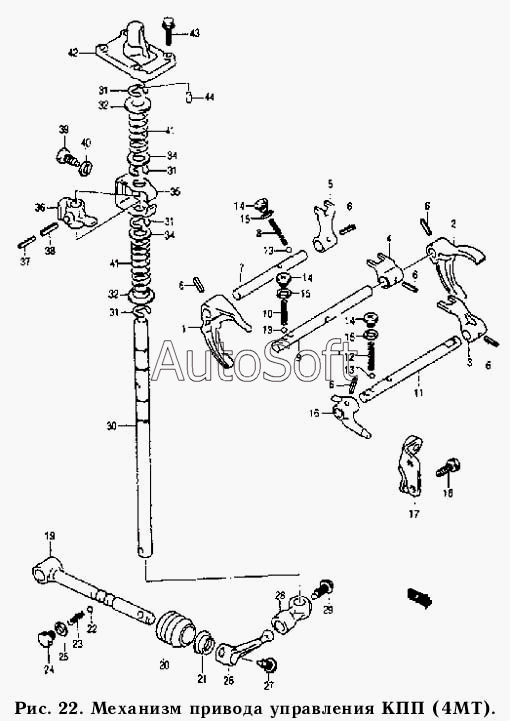

Каталог запасных частей к технике: Daewoo Tico. Механизм привода управления КПП (4МТ)
34
34
24
25
26
27
28
29
30
31
31
31
31
32
32
23
35
36
37
38
39
40
41
41
42
43
44
12
2
3
4
5
6
6
6
6
6
6
7
8
9
10
11
1
14
14
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Вилка шестерни 1 и 2 передачи | |
| 2 | 2***0 | Вилка шестерни 3 и 4 передачи | |
| 3 | 2***0 | Вилка штока заднего хода | |
| 4 | 2***0 | Вилка штока переключения | |
| 5 | 2***0 | Вилка штока переключения | |
| 6 | 0***0 | Палец штока | |
| 7 | 2***0 | Шток механизма переключения | |
| 8 | 2***0 | Пружина фиксатора 1 и 2 передач | |
| 9 | 2***0 | Пружина фиксатора | |
| 10 | 2***0 | Пружина фиксатора 1 и 2 передач | |
| 11 | 2***0 | Шток механизма заднего хода | |
| 12 | 2***0 | Пружина фиксатора | |
| 14 | 0***0 | Болт | |
| 15 | 0***0 | Шайба | |
| 16 | 2***0 | Рычаг механизма заднего хода | |
| 17 | 2***0 | Рычаг переключения заднего хода | |
| 18 | 0***0 | Болт | |
| 19 | 2***0 | Вал механизма переключения | |
| 20 | 2***0 | Чехол вала привода механизма | |
| 21 | 0***0 | Шарик | |
| 22 | 0***0 | Шарик фиксатора вала | |
| 23 | 2***0 | Пружина фиксатора вала | |
| 24 | 0***0 | Болт | |
| 25 | 0***0 | Шайба | |
| 26 | 2***0 | Рычаг механизма переключения | |
| 27 | 2***0 | Болт | |
| 28 | 2***0 | Вилка штока | |
| 29 | 2***0 | Болт | |
| 30 | 2***0 | Вал механизма отбора | |
| 31 | 0***0 | Стопорное кольцо вала отбора | |
| 32 | 2***0 | Направляющая пружина отбора | |
| 33 | 2***0 | Пружина отбора 1 -2 передачи | |
| 34 | 0***0 | Шайба | |
| 35 | 2***0 | Пластина блокировки механизма | |
| 36 | 2***0 | Рычаг переключения и выбора | |
| 37 | 0***0 | Внутренний палец рычага отбора | |
| 38 | 0***0 | Наружный палец рычага отбора | |
| 39 | 2***0 | Болт | |
| 40 | 0***0 | Прокладка | |
| 41 | 2***0 | Пружина | |
| 42 | 2***0 | Крышка направляющего привода | |
| 43 | 0***0 | Болт | |
| 44 | 0***0 | Установочный палец |
