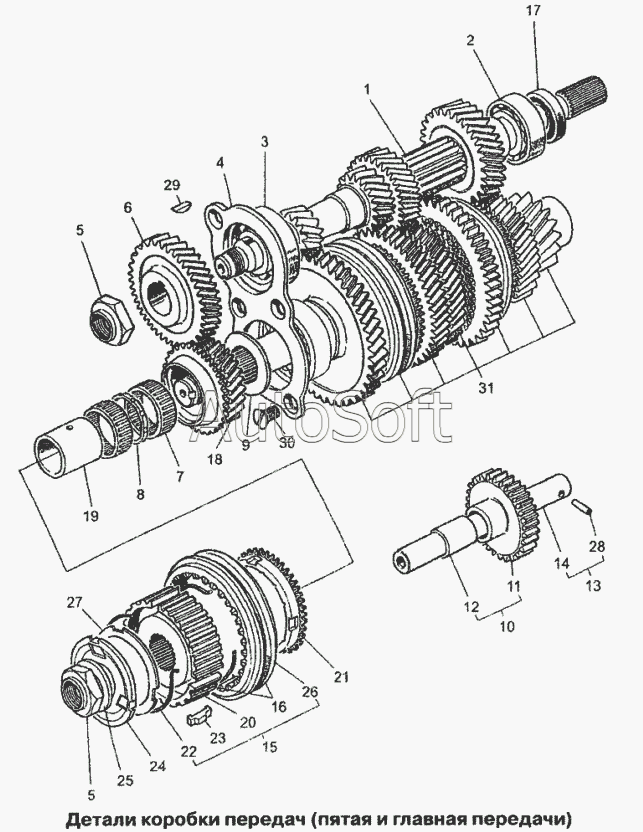

Каталог запасных частей к технике: Daewoo Lanos (2007). Детали коробки передач (пятая и главная передача)
1
2
2
3
3
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Вал ведущий в сборе | |
| 2 | 2***1 | Подшипник ведущего вала передний | |
| 2 | 6***Е | Подшипник ведущего вала передний | |
| 3 | 1***6 | Подшипник ведущего вала задний | |
| 3 | 2***1 | Подшипник ведущего вала задний | |
| 3 | 6***Е | Подшипник ведущего вала задний | |
| 4 | 2***1 | Крышка подшипников | |
| 5 | 2***3 | Гайка | |
| 6 | 2***1 | Шестерня ведущая 5-ой передачи | |
| 7 | 2***2 | Подшипник ведомых шестерен 2-ой и 3-ей передач | |
| 7 | 3***Е | Подшипник ведомых шестерен 2-ой и 3-ей передач | |
| 7 | 4***Е | Подшипник ведомых шестерен 2-ой и 3-ей передач | |
| 8 | 2***1 | Кольцо проставочное | |
| 9 | 2***8 | Шайба упорная | |
| 10 | 2***1 | Шестерня паразитная заднего хода в сборе | |
| 11 | 2***2 | Шестерня паразитная заднего хода | |
| 12 | 2***4 | Втулка шестерни заднего хода | |
| 13 | 2***0 | Ось паразитной шестерни заднего хода в сборе | |
| 14 | 2***1 | Ось шестерни паразитной заднего хода | |
| 15 | 2***3 | Муфта включения синхронизатора 5-ой передачи в сборе | |
| 16 | 2***4 | Муфта включения синхронизатора 5-ой передачи со ступицей в сборе | |
| 17 | 2***0 | Манжета | |
| 18 | 2***1 | Шестерня ведомая 5-ой передачи | |
| 19 | 2***3 | Втулка распорная шестерни пятой передачи | |
| 19 | 2***3 | Втулка распорная шестерни пятой передачи | |
| 20 | 2***6 | Ступица муфты синхронизатора 5-ой передачи | |
| 21 | 2***4 | Кольцо блокирующее синхронизатора 3-ей и 4-ой передач | |
| 22 | 2***1 | Пружина синхронизатора 3-ей и 4-ой передач | |
| 23 | 2***1 | Сухарь синхронизатора | |
| 24 | 2***3 | Шайба упорная | |
| 25 | 2***4 | Кольцо | |
| 26 | 2***1 | Муфта включения синхронизатора 5-ой передачи | |
| 27 | 2***7 | Шайба дистанционная | |
| 28 | 2***2 | Штифт | |
| 29 | [***] | Шпонка | |
| 30 | [***] | Винт | |
| 31 | 2***0 | Шестерня ведущая главной передачи в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
