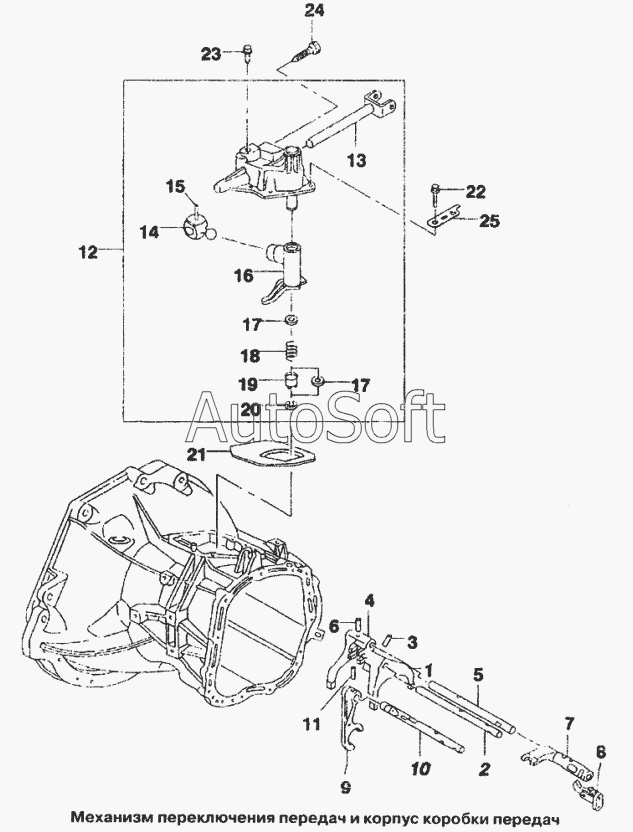

Каталог запасных частей к технике: Daewoo Lanos (2007). Механизм переключения передач и корпус коробки передач
1
1
2
3
4
4
5
6
7
7
8
9
9
10
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Вилка переключения 1-й и 2-й передач | |
| 1 | 9***9 | Вилка 1 и 2 передач | |
| 2 | 9***2 | Шток 1-й и 2-й передач механизма переключения передач | |
| 3 | 1***2 | Палец змеевика | |
| 4 | 9***6 | Вилка механизма переключения 3-й и 4-й передач | |
| 4 | 9***1 | Вилка 3 и 4 передач | |
| 5 | 9***3 | Шток 3-й и 4-й передач механизма переключения передач | |
| 6 | 1***2 | Палец змеевика | |
| 7 | 9***7 | Рычаг включения 5-й передачи | |
| 7 | 9***4 | Рычаг включения 5-й передачи | |
| 8 | 9***4 | Собачка тяги механизма К/П | |
| 9 | 9***8 | Вилка включения заднего хода | |
| 9 | 9***3 | Вилка передачи заднего хода | |
| 10 | 9***6 | Шток вилки включения заднего хода | |
| 11 | 1***2 | Палец змеевика | |
| 12 | 9***6 | Крышка механизма переключения передач в сборе | |
| 12 | 9***0 | Крышка механизма переключения передач в сборе | |
| 13 | 9***6 | Шток К/П в сборе | |
| 13 | 9***7 | Шток К/П в сборе | |
| 14 | 9***1 | Поводок | |
| 15 | 1***2 | Палец змеевика | |
| 16 | 9***8 | Внутренний рычаг переключения передач | |
| 16 | 9***7 | Внутренний рычаг переключения передач | |
| 17 | 9***9 | Прокладка | |
| 18 | 9***2 | Пружина | |
| 19 | 9***9 | Втулка | |
| 20 | 9***4 | Стопорное кольцо | |
| 21 | 9***8 | Прокладка крышки | |
| 21 | 9***1 | Прокладка картера К/П | |
| 22 | 9***5 | Болт | |
| 23 | 9***8 | Пробка | |
| 23 | 9***7 | Пробка механизма переключения | |
| 24 | 9***0 | Пробка | |
| 25 | 9***8 | Кронштейн электропроводки управления двигателем |
