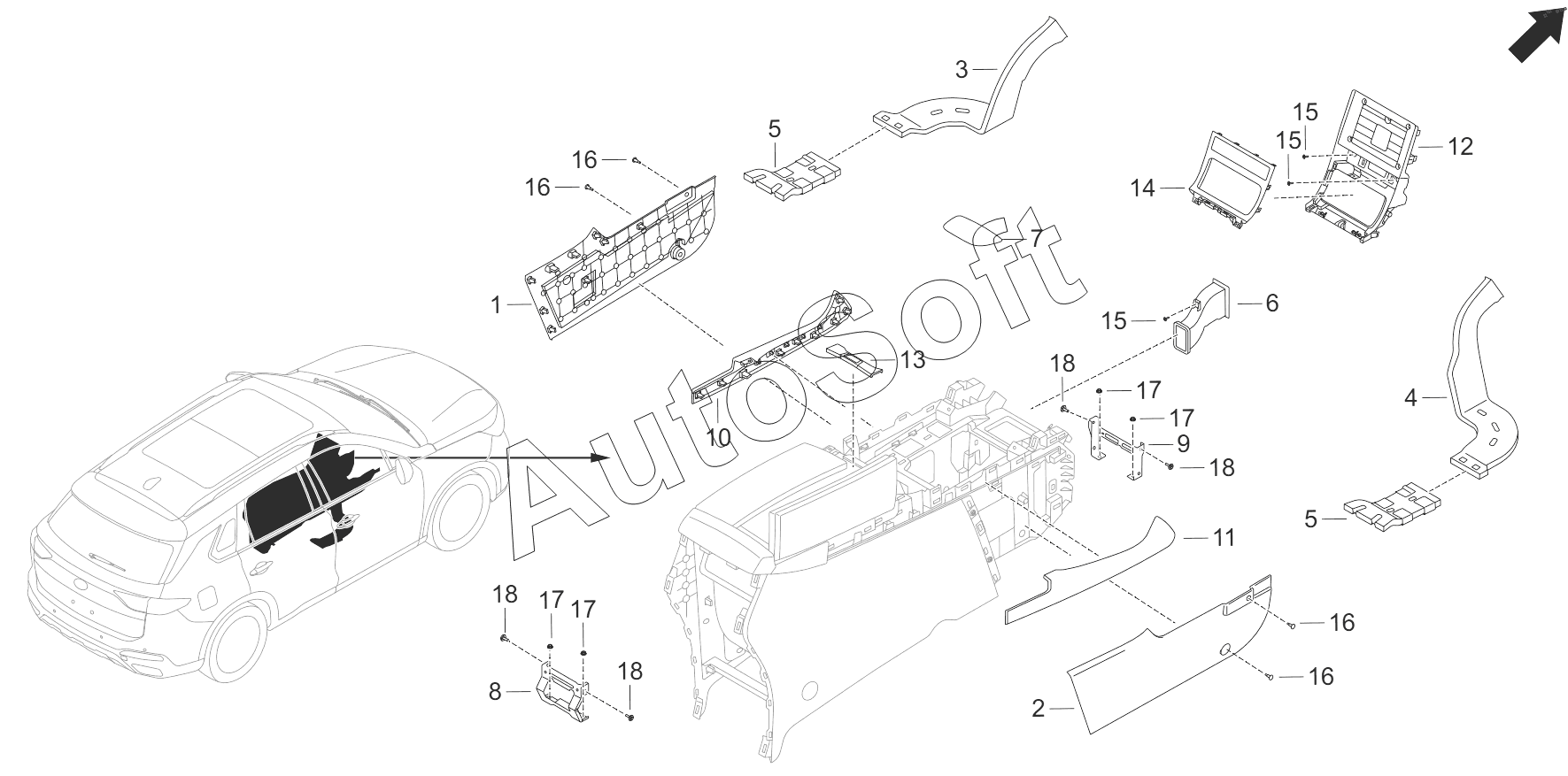

Каталог запасных частей к технике: GAC GS5 (2021). Центральная консоль в сборе-1
1
2
3
4
5
5
6
7
7
8
9
10
11
12
12
12
13
14
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | Левая передняя удлинительная панель | |
| 2 | 6***7 | Правая передняя удлинительная панель | |
| 3 | 6***1 | Передняя часть воздуховода левого заднего вентилятора | |
| 4 | 6***1 | Передняя часть воздуховода правого заднего вентилятора | |
| 5 | 6***0 | Хвостовик воздуховода заднего вентилятора | |
| 6 | 6***0 | Воздуховод в передней части вспомогательной приборной панели | |
| 7 | 6***7 | Коврик для подставки | |
| 7 | 6***7 | Коврик для подставки | |
| 8 | 6***0 | Задний монтажный кронштейн дополнительной приборной панели в сборе | |
| 9 | 6***1 | Передний монтажный кронштейн дополнительной приборной панели в сборе | |
| 10 | 6***4 | Левая боковая крышка в сборе | |
| 11 | 6***4 | Правая крышка в сборе | |
| 12 | 6***2 | Передний ящик для хранения в сборе | |
| 12 | 6***2 | Передний ящик для хранения в сборе | |
| 12 | 6***4 | Передний ящик для хранения в сборе | |
| 13 | 6***4 | Передняя обивка подлокотника | |
| 14 | 6***0 | Декоративная панель переднего ящика для хранения вещей | |
| 15 | 9***1 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.2x16 | |
| 16 | 9***0 | Открытый хвостовой штифт 7,4 | |
| 17 | 9***1 | Торцевая гайка с шестигранным фланцем M6 | |
| 18 | 9***1 | Болт с шестигранной головкой и плоской шайбой в сборе M6x20 |
