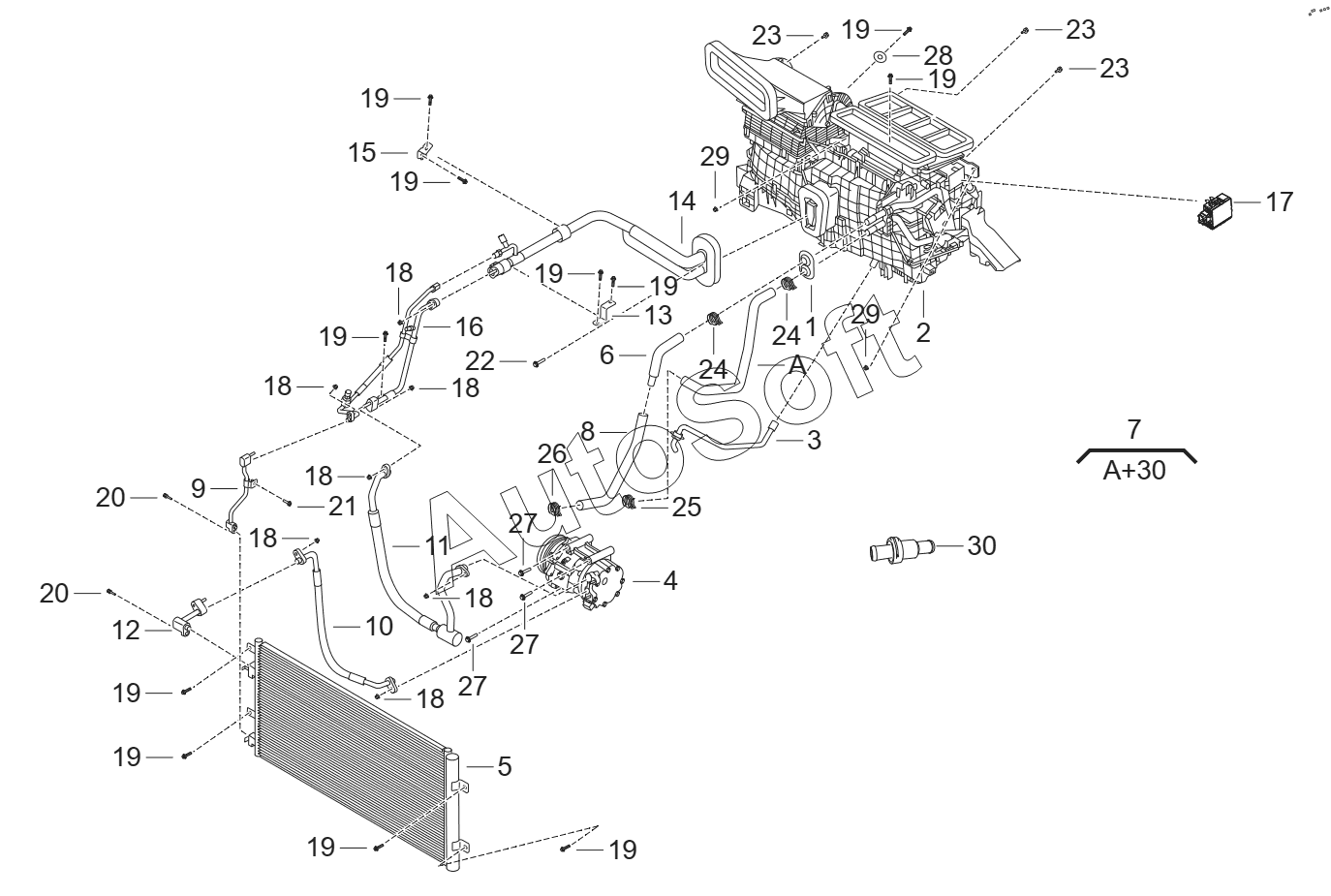

Каталог запасных частей к технике: GAC GS5 (2021). Кондиционер
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
20
20
21
22
23
23
23
24
24
25
26
27
27
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Резиновая шайба (прокладка) | |
| 2 | 8***0 | Монтаж системы отопления, вентиляции и кондиционирования воздуха | |
| 2 | 8***0 | Монтаж системы отопления, вентиляции и кондиционирования воздуха | |
| 2 | 8***0 | Монтаж системы отопления, вентиляции и кондиционирования воздуха | |
| 3 | 8***0 | Дренажная труба | |
| 4 | 8***1 | Компрессор кондиционера в сборе | |
| 5 | 8***0 | Радиатор в сборе | |
| 6 | 8***0 | Труба для отвода охлаждающей жидкости | |
| 7 | 8***1 | Трубопровод для подачи охлаждающей жидкости | |
| 8 | 8***1 | руба для отвода охлаждающей жидкости II | |
| 9 | 8***0 | Трубопровод высокого давления кондиционера I | |
| 10 | 8***0 | Выпускная труба кондиционера | |
| 11 | 8***0 | Трубопровод низкого давления кондиционера в сборе | |
| 12 | 8***0 | Выпускная труба кондиционера II | |
| 13 | 8***0 | Опора для труб | |
| 14 | 8***0 | Сборка трубопроводов высокого и низкого давления кондиционера | |
| 15 | 8***0 | Опора для труб | |
| 16 | 8***0 | Трубопровод высокого и низкого давления системы кондиционирования воздуха | |
| 17 | 8***0 | Плазменный генератор | |
| 18 | 9***1 | Цельнометаллическая шестигранная фланцевая стопорная гайка M6 | |
| 19 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 20 | 9***1 | Торцевой болт с шестигранным фланцем M6x25 | |
| 21 | 9***1 | Болты с шестигранной головкой, пружинные шайбы и плоские шайбы в сборе | |
| 22 | 9***1 | Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе M6x25 | |
| 23 | 9***1 | Болты с шестигранной головкой, пружинные шайбы и плоские шайбы в сборе | |
| 24 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 | |
| 25 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 25x12 | |
| 26 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 26x12 | |
| 27 | 9***1 | Болт с шестигранной головкой М8x100 | |
| 28 | 9***4 | Шайба плоская 6x18x1,5 | |
| 29 | 8***0 | Торцевая гайка с шестигранным фланцем M6 | |
| 30 | 1***0 | Термостатический клапан теплого воздуха |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
