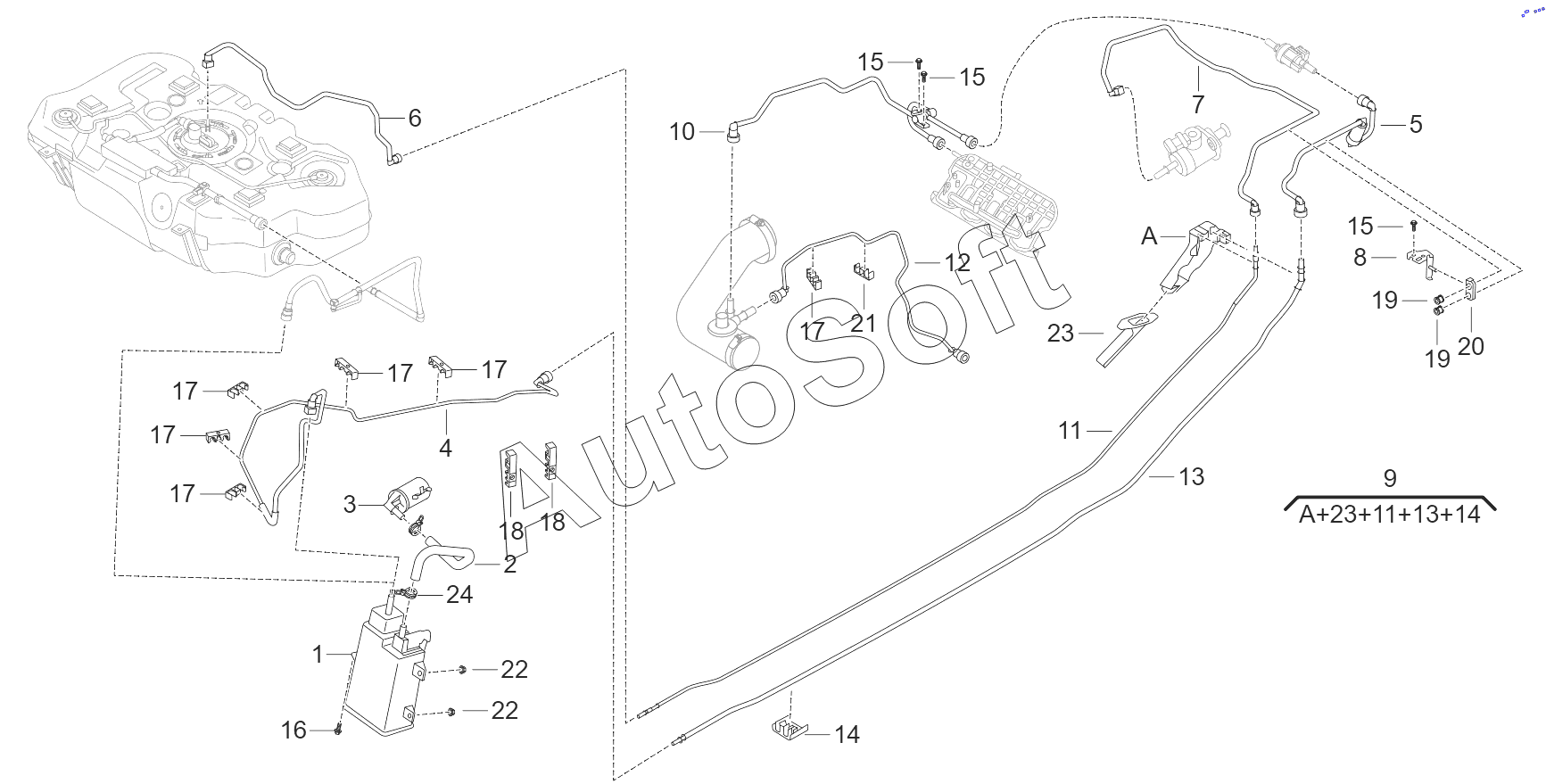

Каталог запасных частей к технике: GAC GS5 (2021). Топливный трубопровод и разъем в сборе;Fuel pipeline and connector assembly
13
13
24
23
23
22
22
21
20
19
19
18
18
17
17
17
17
17
17
16
15
15
15
14
14
1
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Углеродный бак в сборе | |
| 2 | 2***0 | Углеродный бак через большую воздушную трубу | |
| 3 | 2***0 | Фильтр углеродного бака | |
| 4 | 2***0 | Шланг для выпуска воздуха из углеродного бака | |
| 5 | 2***0 | Шланг для выпуска воздуха из углеродного бака | |
| 6 | 2***1 | Шланг подачи мазута | |
| 7 | 2***1 | Шланг подачи моторного масла | |
| 8 | 2***0 | Кронштейн крепления стальной трубы подачи масла | |
| 9 | 2***1 | Трубопровод испарения и подачи топлива в сборе | |
| 10 | 2***0 | Трубопровод подачи пара топлива в сборе | |
| 11 | 2***1 | Шланг подачи масла | |
| 12 | 2***0 | Топливопровод в сборе | |
| 13 | 2***0 | Шланг для выпуска воздуха из топливного бака | |
| 14 | 2***0 | Пластиковая застежка для топливопровода | |
| 15 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 16 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 17 | 9***1 | Двойной зажим для трубы 10-1010 | |
| 18 | 9***1 | Зажим для четырех труб 2-6.5 | |
| 19 | 9***1 | Резиновая крышка 10 | |
| 20 | 9***1 | Патрубок для двухтрубного зажима | |
| 21 | 9***6 | Тройной зажим 10-10-10-10 | |
| 22 | 9***1 | Торцевая гайка с шестигранным фланцем M6 | |
| 23 | 2***0 | Направляющая топливопровода | |
| 24 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
