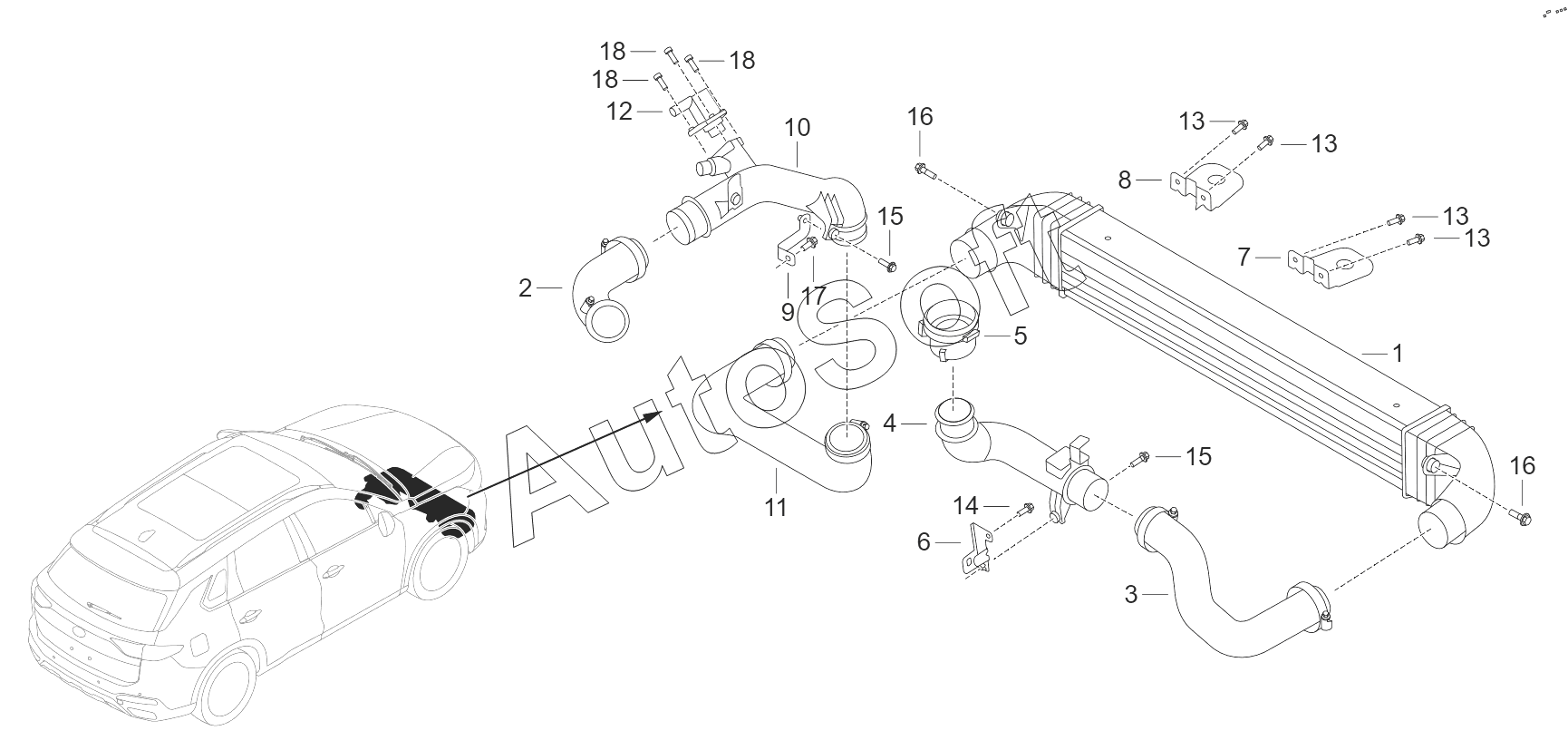

Каталог запасных частей к технике: GAC GS5 (2021). Интеркулер в сборе;Intercooler assembly
10
18
18
18
17
16
16
15
15
14
13
13
13
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Промежуточный охладитель в сборе | |
| 2 | 2***0 | Воздухозаборный шланг с промежуточным охлаждением | |
| 3 | 2***0 | Шланг для выпуска воздуха из промежуточного охладителя I | |
| 4 | 2***0 | Жесткий патрубок для выпуска воздуха из промежуточного охладителя | |
| 5 | 2***0 | Шланг для выпуска воздуха с промежуточным охлаждением | |
| 6 | 2***0 | Жесткий крепежный кронштейн для воздуховыпуска с промежуточным охлаждением | |
| 7 | 2***0 | Правый монтажный кронштейн интеркулера | |
| 8 | 2***0 | Левый монтажный кронштейн интеркулера | |
| 9 | 2***0 | Жесткий трубчатый кронштейн воздухозаборника с промежуточным охлаждением | |
| 10 | 2***0 | Жесткий патрубок впуска промежуточного охладителя | |
| 11 | 2***0 | Воздухозаборный шланг с промежуточным охлаждением | |
| 12 | 2***1 | Электронный впускной клапан рециркуляции | |
| 13 | 9***1 | Болт с шестигранной головкой М8x16 | |
| 14 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 15 | 9***1 | Торцевой болт с шестигранным фланцем M6x25 | |
| 16 | 9***1 | Торцевой болт с шестигранным фланцем M6x30 | |
| 17 | 9***1 | Болт с шестигранной головкой М8x12 | |
| 18 | 9***4 | Болт с шестигранной торцевой головкой M6x18 |
