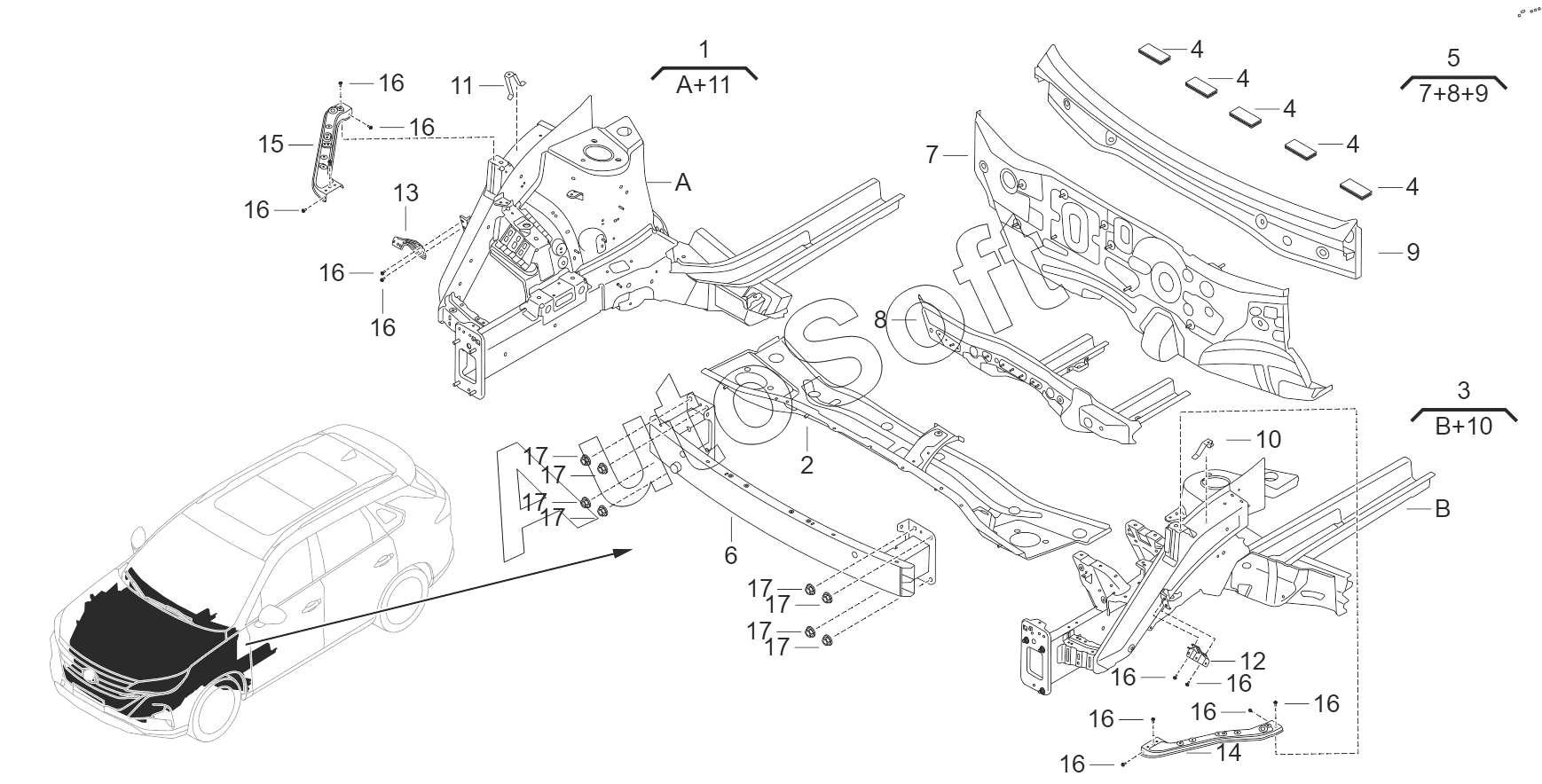

Каталог запасных частей к технике: GAC GS5 (2021). Cборка переднего машинного отделения
1
2
3
4
4
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Правая передняя продольная балка в сборе | |
| 2 | 4***0 | Сборка воздушной наружной панели | |
| 3 | 4***0 | Левая передняя продольная балка в сборе | |
| 4 | 6***0 | Нижняя панель лобового стекла из нетканого материала | |
| 5 | 4***0 | Сборка передней стеновой панели | |
| 6 | 4***0 | Передняя противоаварийная балка в сборе | |
| 7 | 4***0 | Панель передней стенки в сборе | |
| 8 | 4***0 | Узел усиливающей пластины нижней панели передней стены | |
| 9 | 4***0 | Верхняя часть панели передней стенки в сборе | |
| 10 | 4***0 | Передний кронштейн левого переднего крыла в сборе | |
| 11 | 4***0 | Передний кронштейн правого переднего крыла в сборе | |
| 12 | 4***0 | Нижний кронштейн левого переднего крыла в сборе | |
| 13 | 4***0 | Нижний кронштейн правого переднего крыла в сборе | |
| 14 | 4***0 | Опорная пластина левой фары в сборе | |
| 15 | 4***0 | Опорная пластина правой фары в сборе | |
| 16 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 17 | 9***4 | Торцевая гайка с шестигранным фланцем M10x1,25 |
