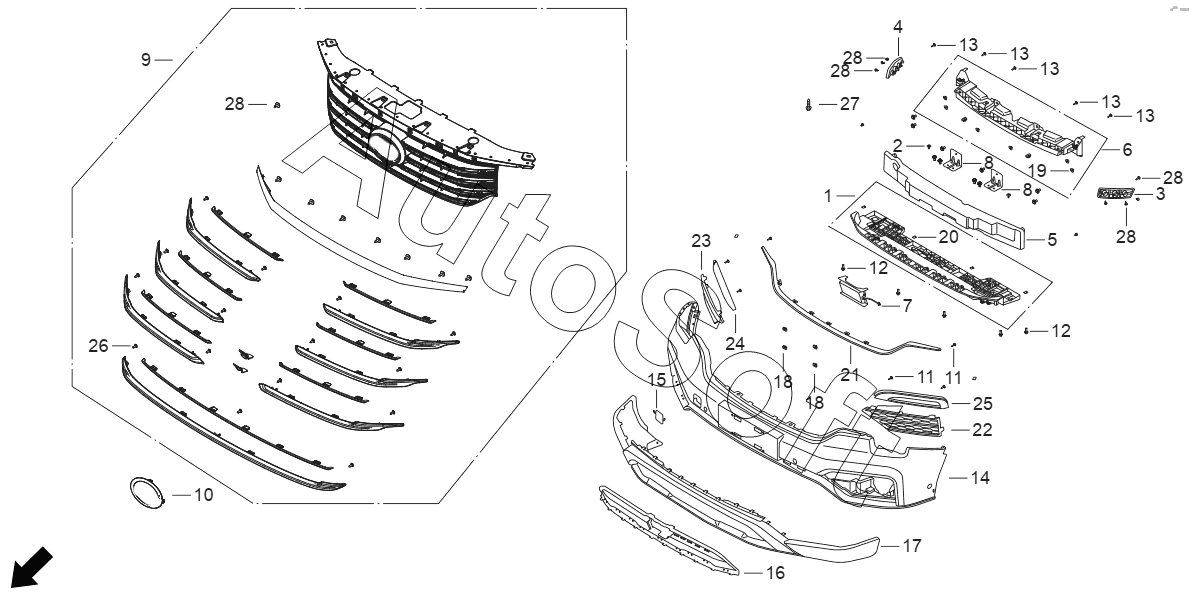

Каталог запасных частей к технике: GAC GS8-T (2018). Передний бампер в сборе;Front bumper assembly
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Передний кронштейн защиты голени пешехода в сборе | |
| 2 | 7***0 | Болт с круглой головкой М6x16 | |
| 3 | 7***0 | Левый кронштейн крепления переднего бампера | |
| 4 | 7***0 | Кронштейн крепления переднего бампера правый | |
| 5 | 7***0 | передний бампер бампер | |
| 6 | 7***0 | Центральный верхний кронштейн переднего бампера в сборе | |
| 7 | 7***0 | Отделка центральной нижней решетки. | |
| 8 | 7***0 | Разъем центрального верхнего кронштейна переднего бампера | |
| 9 | 7***Z | Центральная верхняя решетка в сборе | |
| 10 | 7***Z | Передний главный логотип | |
| 11 | 9***1 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.2x13 | |
| 12 | 9***4 | Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе M6x20 | |
| 13 | 9***6 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.8x22 | |
| 14 | 7***0 | накладка на передний бампер | |
| 15 | 7***0 | Крышка переднего буксировочного крюка | |
| 16 | 7***0 | Центральная нижняя решетка радиатора | |
| 17 | 7***0 | Нижняя обшивка переднего бампера | |
| 18 | 9***4 | Гайка листовой рессоры типа B M6 | |
| 19 | 7***0 | Усиливающее кольцо | |
| 20 | 9***1 | Рессорная гайка типа А 4,8x20x2 | |
| 21 | 7***Z | Верхняя накладка переднего бампера | |
| 22 | 7***0 | Облицовка левой передней противотуманной фары | |
| 23 | 7***0 | Облицовка правой передней противотуманной фары | |
| 24 | 7***Z | Гальванопокрытие левой противотуманной фары | |
| 25 | 7***Z | Гальванопокрытие правой противотуманной фары | |
| 26 | 9***1 | Саморезы с крестообразным шлицем и круглой головкой - Тип C ST4.2x13 | |
| 27 | 9***1 | Саморез с крестообразной потайной головкой и плоской шайбой в сборе - тип C ST4.2x13 | |
| 28 | 9***6 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.8x16 |
