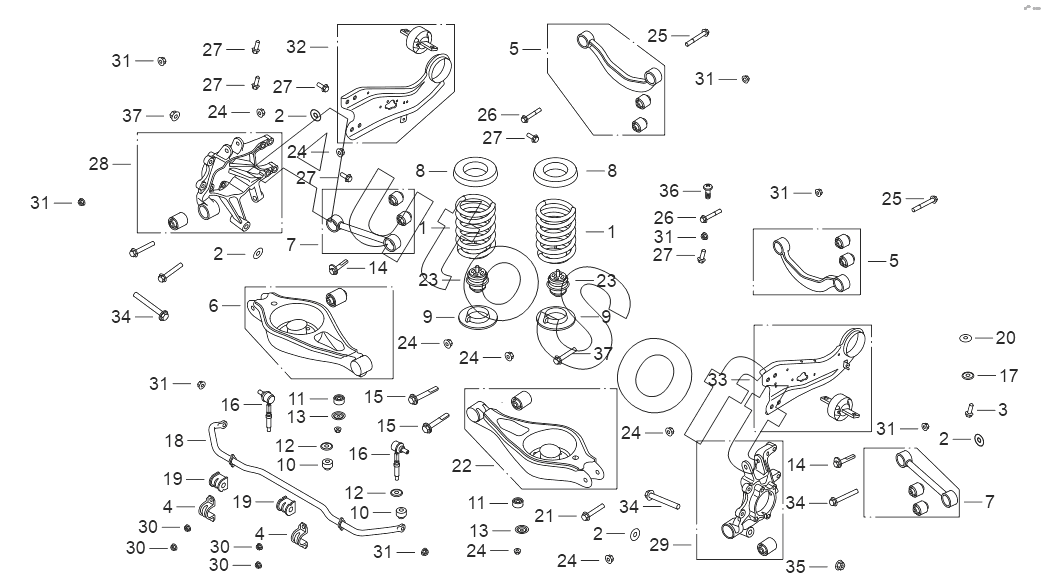

Каталог запасных частей к технике: GAC GS8-T (2018). Задняя подвеска;Rear suspension
29
20
21
22
23
23
24
24
24
24
24
24
24
25
25
26
26
27
27
27
27
27
27
28
19
19
30
30
30
30
31
31
31
31
31
31
31
31
32
33
34
34
34
35
36
37
37
10
10
2
2
2
2
3
4
4
5
5
6
7
7
8
8
9
9
1
1
11
11
12
12
13
13
14
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Задняя спиральная пружина | |
| 2 | 3***0 | Шайба | |
| 3 | 3***0 | Торцевой болт с шестигранным фланцем M12x1,25x40 | |
| 4 | 3***0 | Фиксатор задней поперечной стойки стабилизатора поперечной устойчивости | |
| 5 | 3***0 | Задний верхний рычаг в сборе | |
| 6 | 3***0 | Левый задний нижний рычаг в сборе | |
| 7 | 3***0 | Рычаг задней и передней балок в сборе | |
| 8 | 3***0 | Резиновая накладка на задней пружине | |
| 9 | 3***0 | Резиновая прокладка под задней пружиной | |
| 10 | 3***0 | Резиновая накладка на рычаг задней стойки стабилизатора поперечной устойчивости | |
| 11 | 3***0 | Резиновая накладка под рычагом задней стойки стабилизатора поперечной устойчивости | |
| 12 | 3***0 | Прокладка на рулевой тяге заднего стабилизатора поперечной устойчивости | |
| 13 | 3***0 | Прокладка под рулевой тягой заднего стабилизатора поперечной устойчивости | |
| 14 | 3***0 | Эксцентриковый регулировочный болт 2 | |
| 15 | 3***0 | Эксцентриковый регулировочный болт | |
| 16 | 3***0 | Рулевая тяга заднего поперечного стабилизатора поперечной устойчивости в сборе | |
| 17 | 3***0 | Эксцентриковая прокладка | |
| 18 | 3***0 | Задний поперечный стабилизатор поперечной устойчивости | |
| 19 | 3***0 | Втулка заднего поперечного стабилизатора поперечной устойчивости | |
| 20 | 3***0 | Регулировочная прокладка | |
| 21 | 9***4 | Гексагональная фланцевая лицевая болт M14x1,5x85 | |
| 22 | 3***0 | Правый задний нижний рычаг в сборе | |
| 23 | 3***0 | Задний ограничительный блок в сборе | |
| 24 | 9***4 | Шестиугольная фланцевая гайка M14x1,5 | |
| 25 | 9***4 | Болт с шестигранным фланцем М12x1,25x92 | |
| 26 | 9***4 | Гексагональный фланцевой болт M12x1,25x75 | |
| 27 | 9***4 | Болт с шестигранным фланцем М12x1,25x35 | |
| 28 | 3***0 | Левая секция заднего моста в сборе | |
| 29 | 3***0 | Правая задняя часть моста в сборе | |
| 30 | 9***8 | Торцевая гайка с шестигранным фланцем M10x1,25 | |
| 31 | 9***8 | Торцевая гайка с шестигранным фланцем M12x1,25 | |
| 32 | 3***0 | Задний левый продольный рычаг в сборе | |
| 33 | 3***0 | Задний правый продольный рычаг в сборе | |
| 34 | 9***J | Болт с шестигранным фланцем М16x135 | |
| 35 | 9***J | Шестигранная фланцевая гайка M16 | |
| 36 | 9***4 | Винт с шестигранной головкой М10x1,25x35 | |
| 37 | 9***J | Гексагональная фланцевая лицевая болт M14x1,5x100 |
