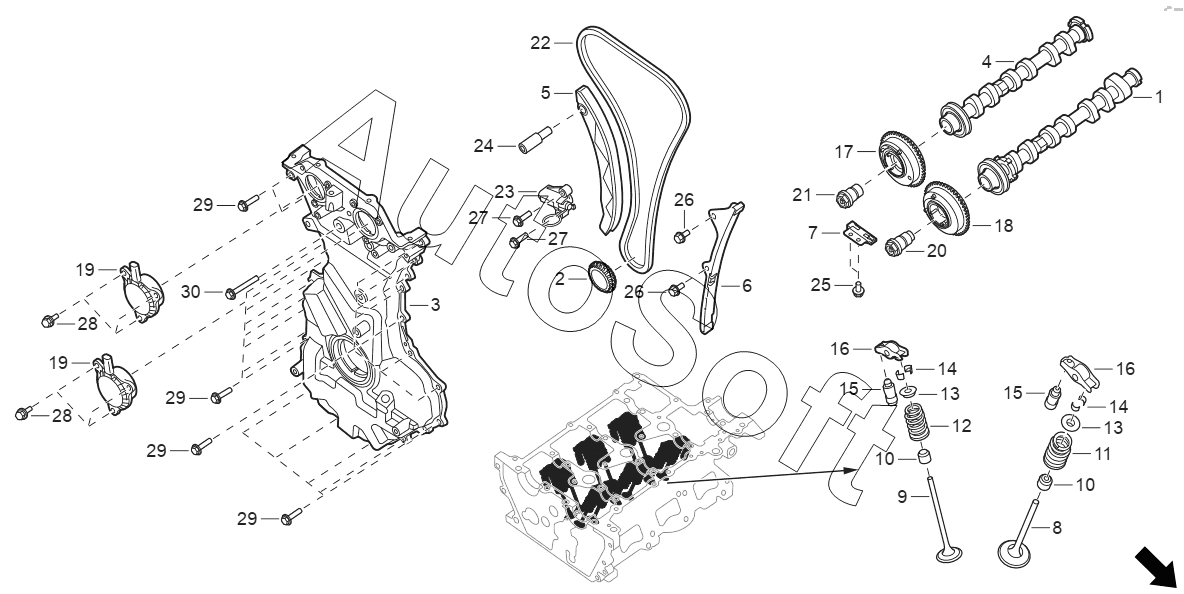

Каталог запасных частей к технике: GAC GS3 POWER (2020). Клапанный механизм (1,5ТМ);Valve mechanism (1.5TM)
23
16
16
16
16
16
16
17
18
19
19
20
21
22
15
15
15
24
25
26
26
27
27
28
28
29
29
29
29
30
8
1
2
3
4
4
5
6
7
1
9
10
10
11
12
13
13
14
14
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Intake camshaft assembly | |
| 1 | 1***1 | Intake camshaft assembly | |
| 2 | 1***0 | Crankshaft sprocket | |
| 3 | 1***0 | Timing cover | |
| 4 | 1***0 | Exhaust camshaft assembly | |
| 4 | 1***1 | Exhaust camshaft assembly | |
| 5 | 1***0 | Moving guide rail | |
| 6 | 1***0 | Fixed guide rail | |
| 7 | 1***0 | Направляющая между кулачками | |
| 8 | 1***0 | Intake valve | |
| 9 | 1***0 | Exhaust valve | |
| 10 | 1***0 | Уплотнение клапана | |
| 11 | 1***0 | Intake valve spring | |
| 12 | 1***0 | Exhaust valve spring | |
| 13 | 1***0 | Valve spring upper seat | |
| 14 | 1***0 | Зажим клапана | |
| 15 | 1***0 | Гидравлический толкатель в сборе | |
| 15 | 1***0 | Гидравлический толкатель в сборе | |
| 16 | 1***0 | Коромысло в сборе | |
| 16 | 1***0 | Коромысло в сборе | |
| 17 | 1***0 | Регулятор фазы выхлопа | |
| 18 | 1***0 | Регулятор фазы впуска | |
| 19 | 1***0 | Электромагнитный клапан управления маслом | |
| 20 | 1***0 | Корпус масляного регулирующего клапана | |
| 21 | 1***0 | Корпус масляного регулирующего клапана II | |
| 22 | 1***0 | Временная цепь | |
| 23 | 1***0 | Натяжитель ГРМ | |
| 24 | 1***0 | Подвижный позиционирующий штифт направляющей | |
| 25 | 9***J | Самонарезающие винты с шестигранной головкой для фланцев для пластика типа F типа NST6x16 | |
| 26 | 9***A | Болт с шестигранной головкой М6x14 | |
| 27 | 9***1 | Болт с шестигранной головкой М6x25 | |
| 28 | 9***B | Болт с шестигранной головкой М6x16 | |
| 29 | 9***J | Болт с шестигранной головкой М8x25 | |
| 30 | 9***J | Болт с шестигранной головкой М8x50 |
