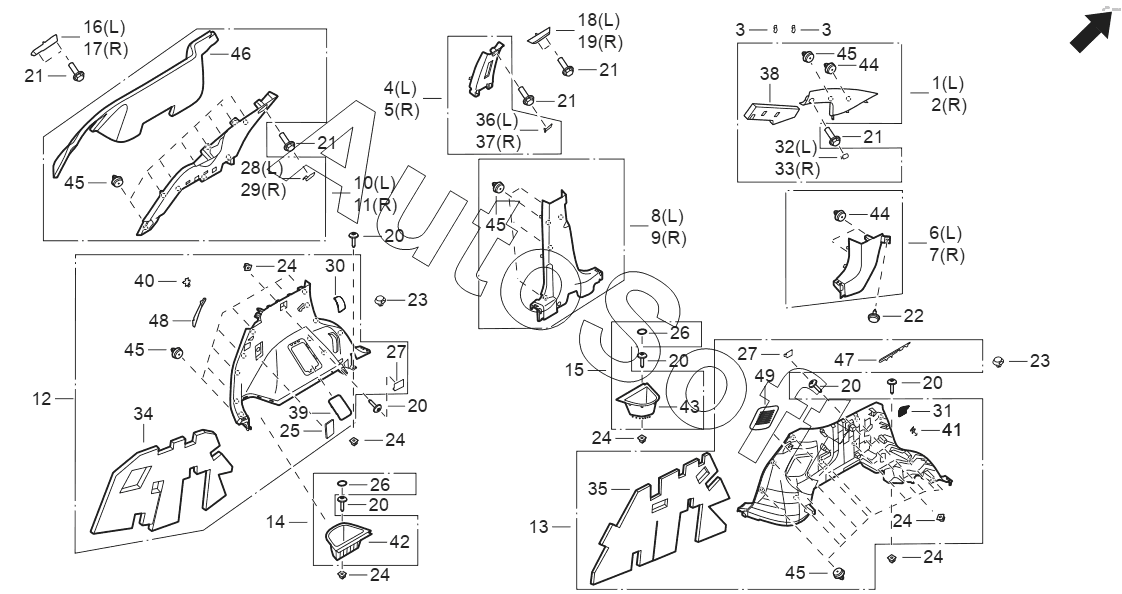

Каталог запасных частей к технике: GAC GS3 POWER (2020). Монтаж декоративной панели;Pillar trim assembly
36
26
26
27
27
28
28
29
29
30
31
32
32
33
33
34
35
36
25
37
37
38
39
40
41
42
43
44
44
45
45
45
45
45
46
47
48
49
11
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
1
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
21
21
21
21
21
22
23
23
24
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***9 | Верхняя панель обшивки левой передней стойки в сборе | |
| 1 | 6***9 | Верхняя панель обшивки левой передней стойки в сборе | |
| 2 | 6***9 | Верхняя панель обшивки правой передней стойки в сборе | |
| 2 | 6***9 | Верхняя панель обшивки правой передней стойки в сборе | |
| 3 | 6***0 | Направляющая пряжка ремня воздушной завесы | |
| 4 | 6***9 | Верхняя панель обшивки левой средней стойки в сборе | |
| 4 | 6***9 | Верхняя панель обшивки левой средней стойки в сборе | |
| 5 | 6***9 | Верхняя панель обшивки правой средней стойки в сборе | |
| 5 | 6***9 | Верхняя панель обшивки правой средней стойки в сборе | |
| 6 | 6***2 | Нижняя панель обшивки левой передней стойки в сборе | |
| 7 | 6***2 | Нижняя панель обшивки правой передней стойки в сборе | |
| 8 | 6***2 | Нижняя панель обшивки левой средней стойки в сборе | |
| 9 | 6***2 | Нижняя панель обшивки правой средней стойки в сборе | |
| 10 | 6***9 | Верхняя панель обшивки левой стойки C в сборе | |
| 10 | 6***9 | Верхняя панель обшивки левой стойки C в сборе | |
| 11 | 6***9 | Верхняя панель обшивки правой стойки C в сборе | |
| 11 | 6***9 | Верхняя панель обшивки правой стойки C в сборе | |
| 12 | 6***2 | Нижняя панель обшивки левой стойки C в сборе | |
| 13 | 6***2 | Нижняя панель обшивки правой стойки C в сборе | |
| 14 | 6***2 | Ящик для хранения вещей в левой задней стойке в сборе | |
| 15 | 6***2 | Ящик для хранения вещей на правой стойке C в сборе | |
| 16 | 6***0 | Направляющий кронштейн воздушной шторки левой стойки C | |
| 17 | 6***0 | Направляющий кронштейн воздушной шторки правой стойки C | |
| 18 | 6***0 | Кронштейн направляющей воздушной шторки со стороны левой стойки B | |
| 19 | 6***0 | Кронштейн направляющей воздушной шторки со стороны правой средней стойки | |
| 20 | 9***5 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.8x16 | |
| 21 | 9***1 | Торцевой болт с шестигранным фланцем M6x20 | |
| 22 | 9***1 | Пряжка-молния 6 | |
| 23 | 9***2 | Открытый хвостовой штифт 6 | |
| 24 | 9***3 | ST4.8 винтовая основа 8,5x8,5 | |
| 25 | 6***2 | Открывающаяся крышка источника питания 12 В | |
| 26 | 6***2 | Крышка ящика для хранения | |
| 27 | 6***2 | Левая опорная крышка шторки | |
| 28 | 6***9 | Крышка облицовки болта отделки левой стойки C | |
| 28 | 6***9 | Крышка облицовки болта отделки левой стойки C | |
| 29 | 6***9 | Крышка облицовки болта отделки правой стойки C | |
| 29 | 6***9 | Крышка облицовки болта отделки правой стойки C | |
| 30 | 6***2 | Накладка на петлю заднего левого сиденья | |
| 31 | 6***2 | Накладка на петлю правого заднего сиденья | |
| 32 | 6***9 | Крышка облицовки болта отделки левой передней стойки | |
| 32 | 6***9 | Крышка облицовки болта отделки левой передней стойки | |
| 33 | 6***9 | Крышка облицовки болта отделки правой передней стойки | |
| 33 | 6***9 | Крышка облицовки болта отделки правой передней стойки | |
| 34 | 6***0 | Декоративная панель задней стойки из звукопоглощающего хлопка II | |
| 35 | 6***0 | Нижняя обшивка правой стойки C из звукопоглощающего хлопка | |
| 36 | 6***9 | Крышка облицовки болта отделки левой стойки средней стойки | |
| 36 | 6***9 | Крышка облицовки болта отделки левой стойки средней стойки | |
| 37 | 6***9 | Крышка облицовки болта отделки правой средней стойки | |
| 37 | 6***9 | Крышка облицовки болта отделки правой средней стойки | |
| 38 | 6***0 | Верхняя облицовка передней стойки из звукопоглощающего хлопка | |
| 39 | 6***2 | Ремонтная крышка амортизатора левой задней стойки | |
| 40 | 6***2 | Крышка замка левого заднего сиденья | |
| 41 | 6***2 | Крышка замка правого заднего сиденья | |
| 42 | 6***2 | Ящик для хранения вещей в левой стойке багажника | |
| 43 | 6***2 | Вещевой ящик на правой стойке C | |
| 44 | 9***4 | Пряжка дверной панели ф9.9 | |
| 45 | 9***3 | Пряжка дверной панели ф9,9 | |
| 46 | 6***0 | Звукопоглощающая хлопчатобумажная внутренняя панель задней стойки | |
| 47 | 6***2 | Ремонтная крышка амортизатора правой стойки C | |
| 48 | 6***2 | Ремонтная решетка левой фары багажника | |
| 49 | 6***2 | Ремонтная решетка правой фары багажника |
