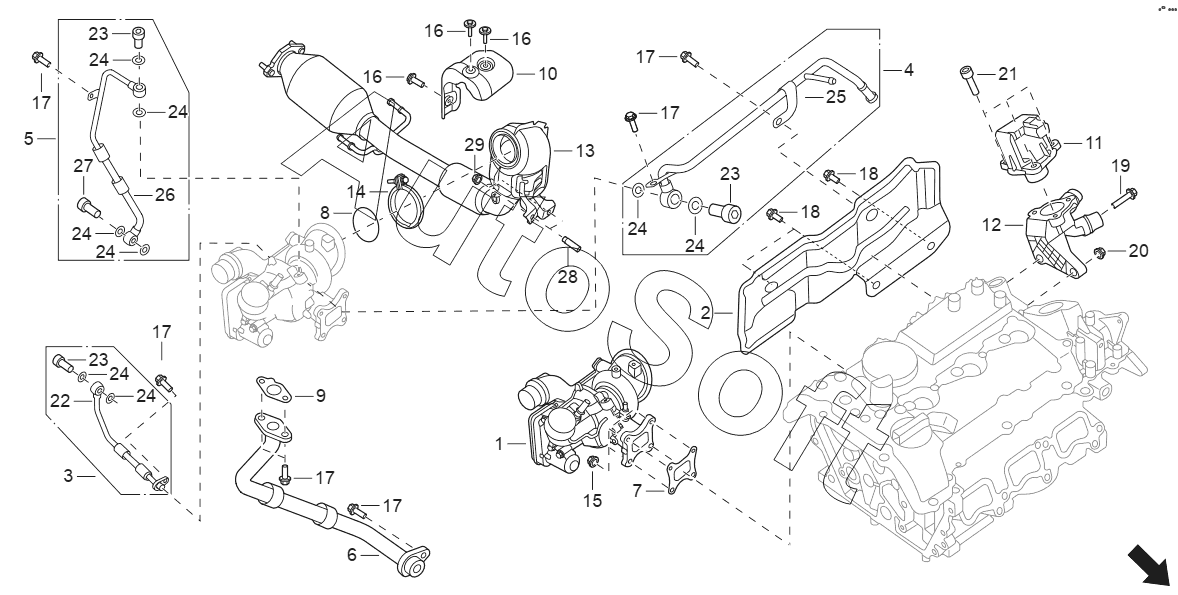

Каталог запасных частей к технике: GAC GS3 POWER (2020). Турбокомпрессор в сборе (1,5ТМ);Turbocharger assembly (1.5TM)
15
29
28
27
26
25
24
24
24
24
24
24
24
24
23
23
23
22
21
20
19
18
18
17
17
17
17
17
17
16
16
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Турбокомпрессор | |
| 2 | 1***0 | Тепловой экран головки блока цилиндров | |
| 3 | 1***0 | Впускной патрубок для воды нагнетателя в сборе | |
| 4 | 1***0 | Сборка возвратной трубы нагнетателя | |
| 5 | 1***0 | Впускной маслопровод нагнетателя в сборе | |
| 6 | 1***0 | Трубка возврата масла нагнетателя в сборе | |
| 7 | 1***0 | Прокладка впускного торцевого конца Vortex | |
| 8 | 1***0 | Прокладка концевого выпускного отверстия Vortex | |
| 9 | 1***0 | Прокладка трубки возврата масла турбокомпрессора | |
| 10 | 1***0 | тепловой экран нагнетателя | |
| 11 | 2***0 | Электронный клапан рециркуляции впускного воздуха | |
| 12 | 1***0 | Седло клапана рециркуляции впускного воздуха | |
| 13 | 1***0 | каталитический нейтрализатор в сборе | |
| 14 | 1***0 | Зажим в сборе | |
| 15 | 1***0 | Гайка шестигранная фланцевая термостойкая М8 | |
| 16 | 9***1 | Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе M6x25 | |
| 17 | 9***A | Болт с шестигранной головкой М6x14 | |
| 18 | 9***1 | Болт с шестигранной головкой М6x12 | |
| 19 | 9***1 | Болт с шестигранной головкой М8x30 | |
| 20 | 9***1 | Торцевая гайка с шестигранным фланцем M8 | |
| 21 | 9***1 | Винт с шестигранной головкой M6x16 | |
| 22 | 1***0 | Впускной патрубок воды турбокомпрессора | |
| 23 | 1***0 | Полый болт с шестигранной головкой М12Х1,5Х26 | |
| 24 | 1***0 | Прокладка 12 | |
| 25 | 1***0 | Обратная труба турбокомпрессора | |
| 26 | 1***0 | Впускной маслопровод турбокомпрессора | |
| 27 | 1***0 | Болт полый с шестигранной головкой М12Х1,5Х30 | |
| 28 | 9***J | Шпилька шестигранная с двумя головками М10x1,25x20x10 | |
| 29 | 9***4 | Торцевая гайка с шестигранным фланцем M10x1,25 |
