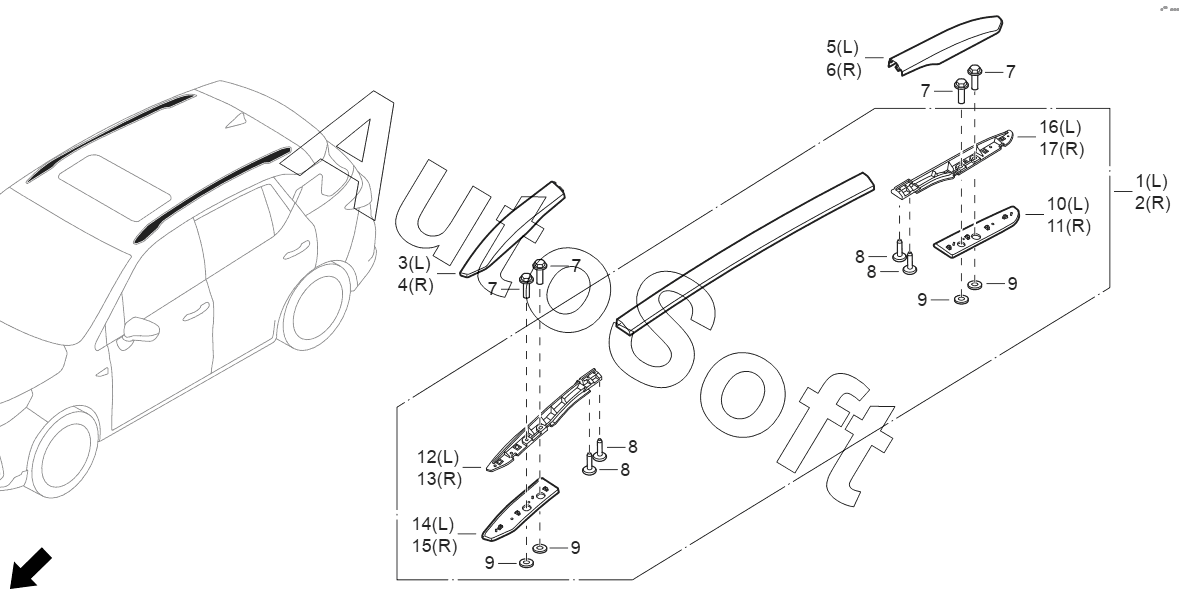

Каталог запасных частей к технике: GAC GS3 POWER (2020). Комплект багажника;Luggage rack assembly
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Комплект левого багажника_для внешнего оформления: R7 (Black/Vermilion Red), W2 (Black/Ivory White) | |
| 1 | 7***1 | Комплект левого багажника_для внешнего оформления: S3 (Star Silver), B4 (Moonlight Gray), L8 (Ice Blue), W1 (Ivory White) | |
| 2 | 7***8 | Комплект правого багажника_для внешнего оформления: R7 (Black/Vermilion Red), W2 (Black/Ivory White) | |
| 2 | 7***1 | Комплект правого багажника_для внешнего оформления: S3 (Star Silver), B4 (Moonlight Gray), L8 (Ice Blue), W1 (Ivory White) | |
| 3 | 7***8 | Верхняя крышка переднего крепления левого багажника_для внешнего оформления: R7 (Black/Vermilion Red), W2 (Black/Ivory White) | |
| 3 | 7***1 | Верхняя крышка переднего крепления левого багажника_для внешнего оформления: S3 (Star Silver), B4 (Moonlight Gray), L8 (Ice Blue), W1 (Ivory White) | |
| 4 | 7***8 | Верхняя крышка переднего крепления правого багажника_для внешнего оформления: R7 (Black/Vermilion Red), W2 (Black/Ivory White) | |
| 4 | 7***1 | Верхняя крышка переднего крепления правого багажника_для внешнего оформления: S3 (Star Silver), B4 (Moonlight Gray), L8 (Ice Blue), W1 (Ivory White) | |
| 5 | 7***8 | Верхняя крышка заднего крепления левого багажника_для внешнего оформления: R7 (Black/Vermilion Red), W2 (Black/Ivory White) | |
| 5 | 7***1 | Верхняя крышка заднего крепления левого багажника_для внешнего оформления: S3 (Star Silver), B4 (Moonlight Gray), L8 (Ice Blue), W1 (Ivory White) | |
| 6 | 7***8 | Верхняя крышка заднего крепления правого багажника_для внешнего оформления: R7 (Black/Vermilion Red), W2 (Black/Ivory White) | |
| 6 | 7***1 | Верхняя крышка заднего крепления правого багажника_для внешнего оформления: S3 (Star Silver), B4 (Moonlight Gray), L8 (Ice Blue), W1 (Ivory White) | |
| 7 | 9***9 | Болт с шестигранной головкой М6x25 | |
| 8 | 7***0 | Болт М5Х16 | |
| 9 | 7***0 | Уплотнительная прокладка | |
| 10 | 7***0 | Защитная прокладка заднего крепления левого багажника | |
| 11 | 7***0 | Защитная прокладка заднего крепления правого багажника | |
| 12 | 7***0 | Переднее крепление левого багажника | |
| 13 | 7***0 | Переднее крепление правого багажника | |
| 14 | 7***0 | Защитная прокладка переднего крепления левого багажника | |
| 15 | 7***0 | Защитная прокладка переднего крепления правого багажника | |
| 16 | 7***0 | Заднее крепление левого багажника | |
| 17 | 7***0 | Заднее крепление правого багажника |
