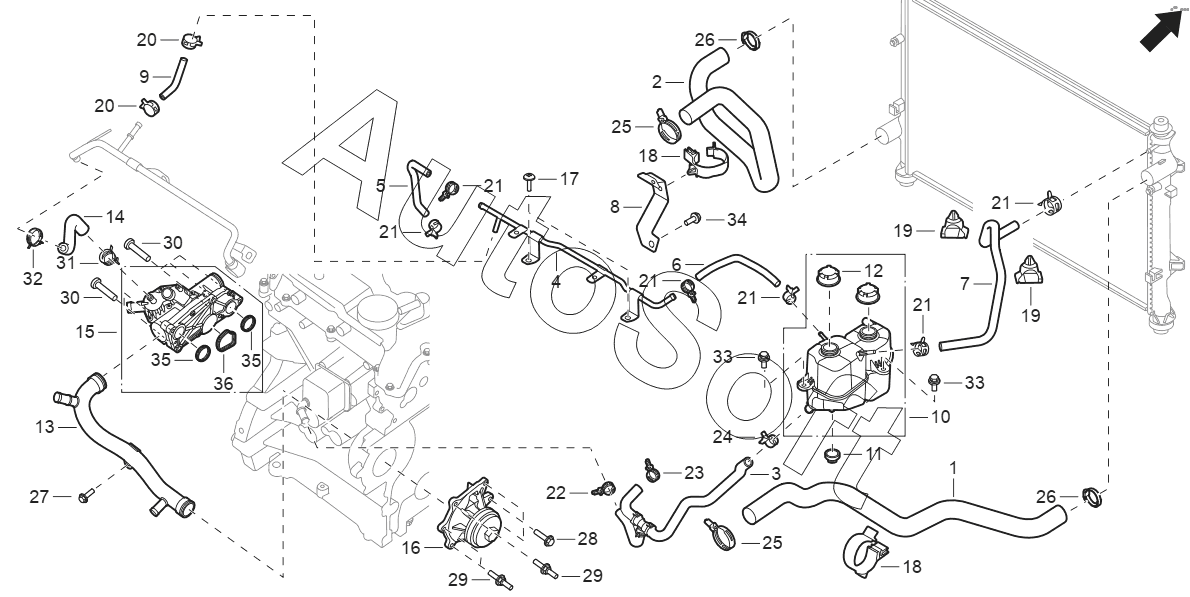

Каталог запасных частей к технике: GAC GS3 POWER (2020). Система охлаждения (MT, GDCT);Cooling system (MT, GDCT)
28
20
20
21
21
21
21
21
21
22
23
24
25
25
26
26
27
19
19
29
29
30
30
31
32
33
33
34
35
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Шланг подачи воды в радиатор | |
| 2 | 2***0 | Выпускной шланг радиатора | |
| 3 | 2***0 | Выпускной шланг расширительного бачка | |
| 4 | 2***0 | Расширение жесткой трубы подпора | |
| 5 | 2***0 | Обратный шланг расширительного бачка I | |
| 6 | 2***0 | Обратный шланг расширительного бачка II | |
| 7 | 2***0 | Переливной шланг радиатора | |
| 8 | 2***0 | Кронштейн крепления выпускной трубы радиатора | |
| 9 | 2***0 | Переливной шланг нагнетателя | |
| 10 | 2***0 | Расширительный бачок в сборе | |
| 11 | 2***0 | Подушка для установки расширительного бачка | |
| 12 | 2***0 | Крышка расширительного бачка | |
| 13 | 1***0 | Сборка впускной трубы для воды | |
| 14 | 1***0 | Соединительный шланг жесткой трубки охлаждения турбокомпрессора | |
| 15 | 1***0 | Термостат в сборе | |
| 16 | 1***0 | Сборка водяного насоса | |
| 17 | 9***A | Винт с шестигранной головкой в форме цветка M6x14 | |
| 18 | 9***1 | Зажим для одиночной трубы 42.2 | |
| 19 | 9***1 | Зажим для одиночной трубы 14 | |
| 20 | 9***1 | Стандартный пружинный зажим ф12,5x8 | |
| 21 | 9***1 | Стандартный пружинный зажим 14x12 | |
| 22 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 | |
| 23 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 25x12 | |
| 24 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 26x12 | |
| 25 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 42x12 | |
| 26 | 9***M | С-образный стальной эластичный хомут для шланга ф43x12 | |
| 27 | 9***1 | Болт с шестигранной головкой М8x16 | |
| 28 | 9***1 | Болт с шестигранной головкой М6x20 | |
| 29 | 9***1 | Шпилька двусторонняя с буртиком М6x16x25 | |
| 30 | 9***B | Винт с шестигранной полукруглой головкой M8x42 | |
| 31 | 9***2 | Стандартный пружинный зажим с Т-образным зажимом ф17x12 | |
| 32 | 9***1 | Стандартный пружинный зажим 14x12 | |
| 33 | 9***1 | Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе M6x16 | |
| 34 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 35 | 1***1 | Резиновое уплотнительное кольцо термостата | |
| 36 | 1***2 | Резиновое уплотнительное кольцо специальной формы для термостата. |
