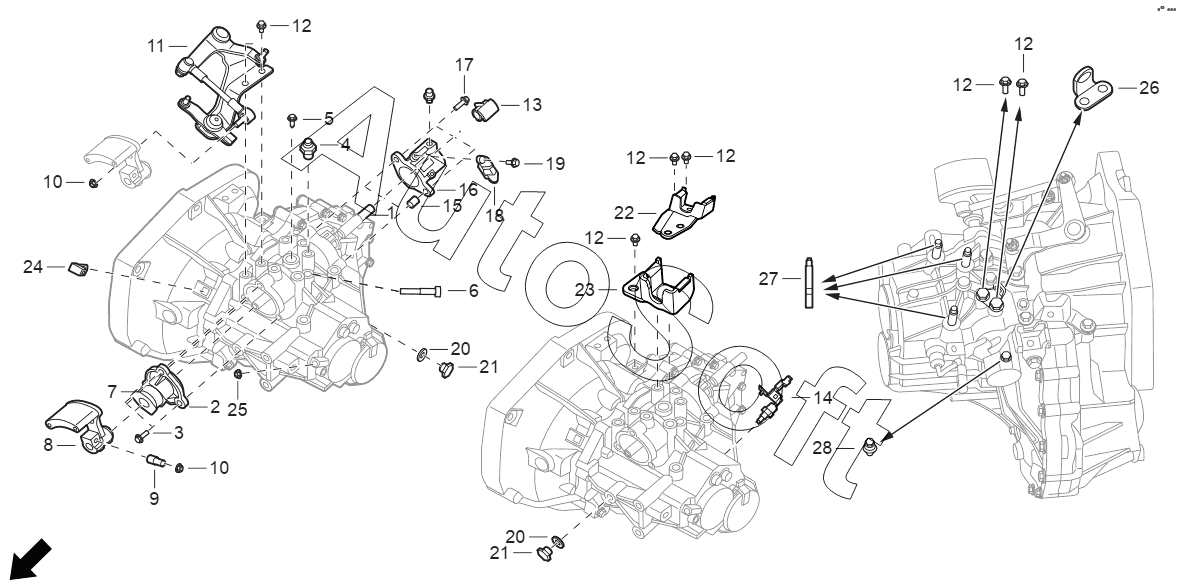

Каталог запасных частей к технике: GAC GS3 POWER (2020). Детали вокруг картера механической коробки передач;Manual transmission case and surrounding parts
15
28
27
26
25
24
23
22
21
21
20
20
19
18
17
16
1
14
13
12
12
12
12
12
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Вал переключения передач в сборе | |
| 2 | 1***0 | Крышка управления в сборе | |
| 3 | 9***K | Болт с шестигранным фланцем М10x1,25x25 | |
| 4 | 1***0 | Компоненты механизма позиционирования | |
| 5 | 1***0 | Ограничительный штифт | |
| 6 | 1***0 | Позиционирующий штифт | |
| 7 | 1***0 | Суперобложка | |
| 8 | 1***0 | Выбрать коромысло переключения передач | |
| 9 | 1***0 | Большая сделка по продаже | |
| 10 | 9***1 | Шестигранная фланцевая гайка M8 | |
| 11 | 1***0 | Коромысло выбора передач в сборе | |
| 12 | 9***4 | Болт с шестигранным фланцем М10x1,25x20 | |
| 13 | 1***0 | Магнит нейтрального датчика | |
| 14 | 1***0 | Переключатель задней передачи в сборе | |
| 15 | 1***0 | Установочный штифт кронштейна | |
| 16 | 1***0 | Крышка датчика нейтрали | |
| 17 | 9***4 | Болт с шестигранным фланцем М10x1,25x30 | |
| 18 | 1***0 | Корпус нейтрального датчика | |
| 19 | 9***4 | Болт с шестигранной головкой М6x18 | |
| 20 | 9***0 | Прокладка 16x22x2 | |
| 21 | 9***1 | Пробка для слива масла | |
| 22 | 1***0 | Кронштейн троса выбора передач | |
| 23 | 1***0 | Кронштейн троса переключения передач | |
| 24 | 1***0 | Защитная крышка вентиляционного отверстия корпуса | |
| 25 | 9***1 | Пробка чашеобразная (масляная пробка) | |
| 26 | 1***0 | Подъемный кронштейн коробки передач | |
| 27 | 1***0 | Шпилька двусторонняя М12x1,25x24x55 | |
| 28 | 1***0 | Вентиляционная заглушка в сборе |
