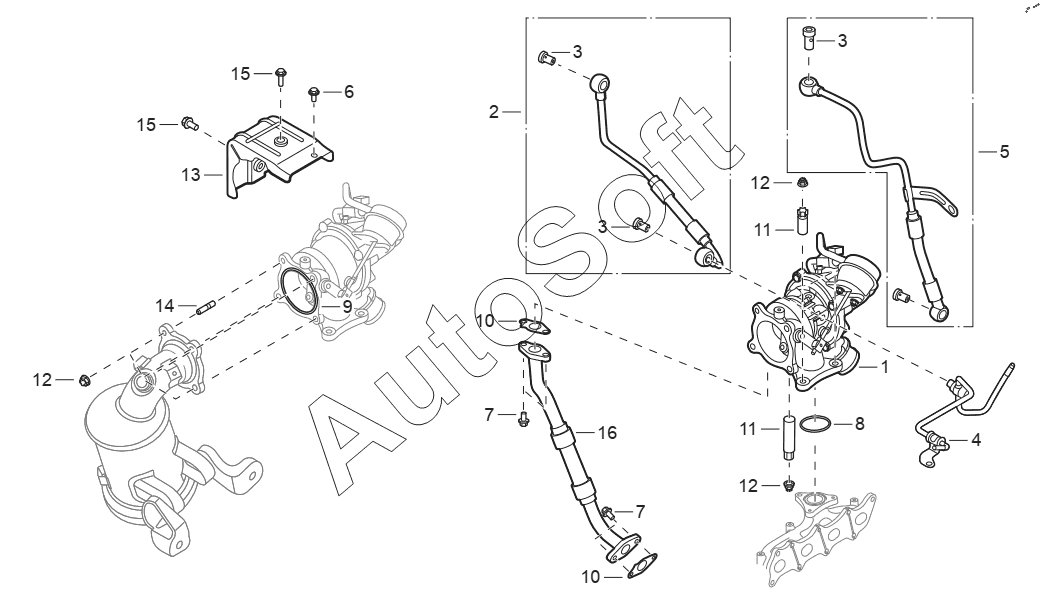

Каталог запасных частей к технике: GAC M6 PRO (2021). Сборка турбокомпрессора;Turbocharger assembly
1
2
3
3
3
4
5
6
7
7
8
9
10
10
11
11
12
12
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Сборка турбокомпрессора | |
| 2 | 1***0 | Впускной патрубок для воды нагнетателя в сборе | |
| 3 | 1***0 | Полый болт с шестигранной головкой М12Х1,5Х26 | |
| 4 | 1***0 | Сборка возвратной трубы нагнетателя | |
| 5 | 1***0 | Впускной маслопровод нагнетателя в сборе | |
| 6 | 9***1 | Болт с шестигранной головкой М6x12 | |
| 7 | 9***A | Болт с шестигранной головкой М6x14 | |
| 8 | 1***0 | Прокладка впускного торцевого конца Vortex | |
| 9 | 1***0 | Прокладка концевого выпускного отверстия Vortex | |
| 10 | 1***0 | Прокладка трубки возврата масла турбокомпрессора | |
| 11 | 1***0 | Шпилька термостойкая с двумя головками М8х30. | |
| 12 | 1***0 | Гайка шестигранная фланцевая термостойкая М8 | |
| 13 | 1***0 | тепловой экран нагнетателя | |
| 14 | 9***Q | Шпилька термостойкая двусторонняя М8x12x23 | |
| 15 | 9***1 | Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе M6x25 | |
| 16 | 1***0 | Трубка возврата масла нагнетателя в сборе |
