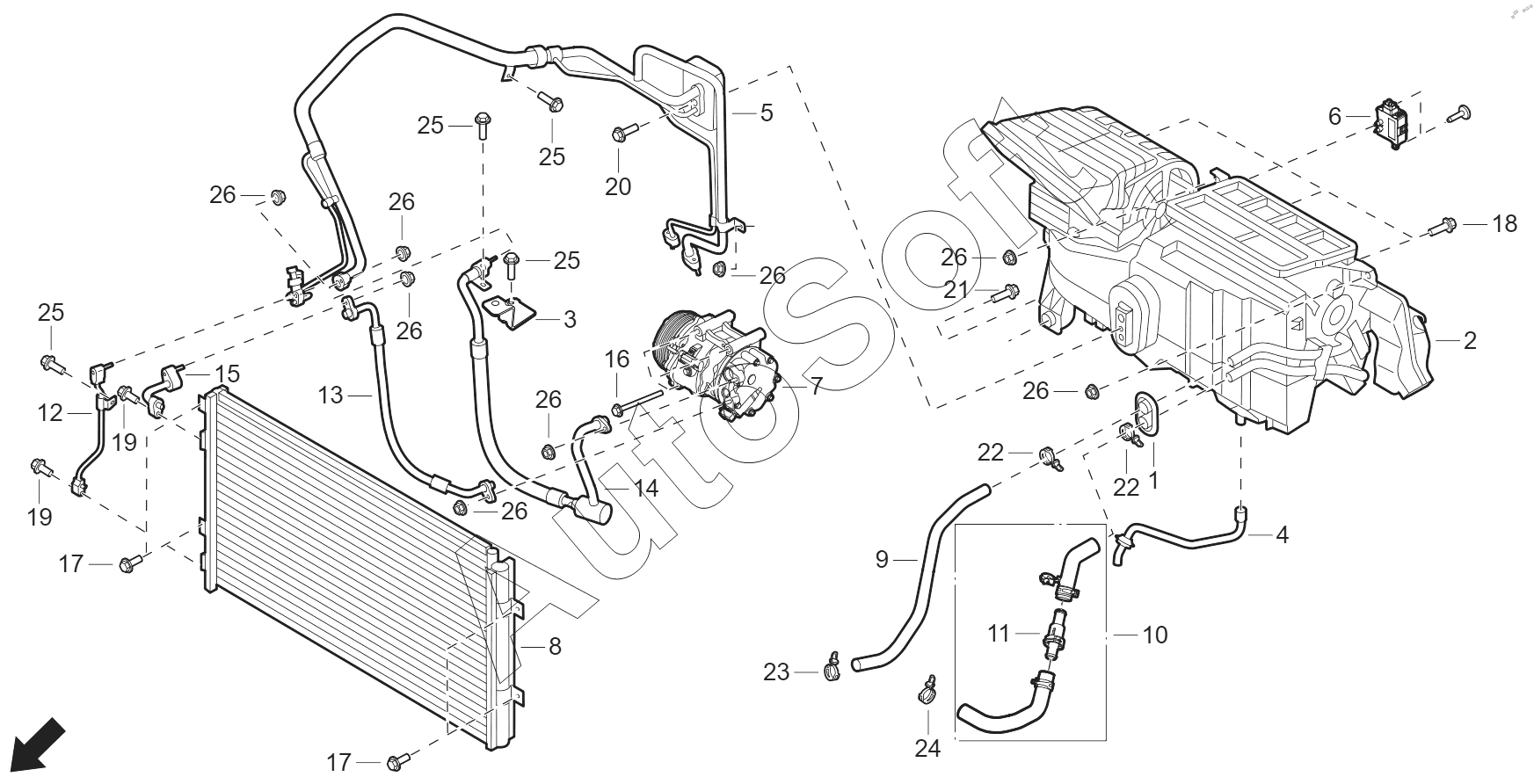

Каталог запасных частей к технике: GAC M6 PRO (2021). Система кондиционирования воздуха (спереди);Air conditioning system (front)
14
26
26
26
26
26
26
26
26
25
25
25
25
24
23
22
22
21
20
19
19
18
17
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Резиновая шайба (прокладка) | |
| 2 | 8***0 | Сборка систем отопления, вентиляции и кондиционирования воздуха | |
| 3 | 8***1 | Кронштейн трубопровода | |
| 4 | 8***0 | Осушать | |
| 5 | 8***1 | Сборка трубопровода высокого и низкого давления системы кондиционирования воздуха | |
| 6 | 8***0 | Плазменный генератор | |
| 7 | 8***1 | Компрессор кондиционера в сборе | |
| 8 | 8***0 | Сборка конденсатора | |
| 9 | 8***1 | Труба отвода теплого воздуха | |
| 10 | 8***0 | Труба впуска теплого воздуха | |
| 11 | 1***0 | Термостатический клапан теплого воздуха | |
| 12 | 8***1 | Сборка трубопровода высокого давления системы кондиционирования воздуха | |
| 13 | 8***0 | Сборка выхлопной трубы кондиционера | |
| 14 | 8***1 | Сборка трубопровода низкого давления системы кондиционирования воздуха | |
| 15 | 8***0 | Сборка выхлопной трубы кондиционера | |
| 16 | 9***1 | Болт с шестигранной головкой М8x100 | |
| 17 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 18 | 9***5 | Болт с шестигранной головкой М6x16 | |
| 19 | 9***1 | Торцевой болт с шестигранным фланцем M6x25 | |
| 20 | 9***1 | Болты с шестигранной головкой, пружинные шайбы и плоские шайбы в сборе | |
| 21 | 9***4 | Болт с шестигранной головкой и плоская шайба в сборе M6x30 | |
| 22 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 | |
| 23 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 25x12 | |
| 24 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 26x12 | |
| 25 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 26 | 9***1 | Цельнометаллическая шестигранная фланцевая стопорная гайка M6 |
