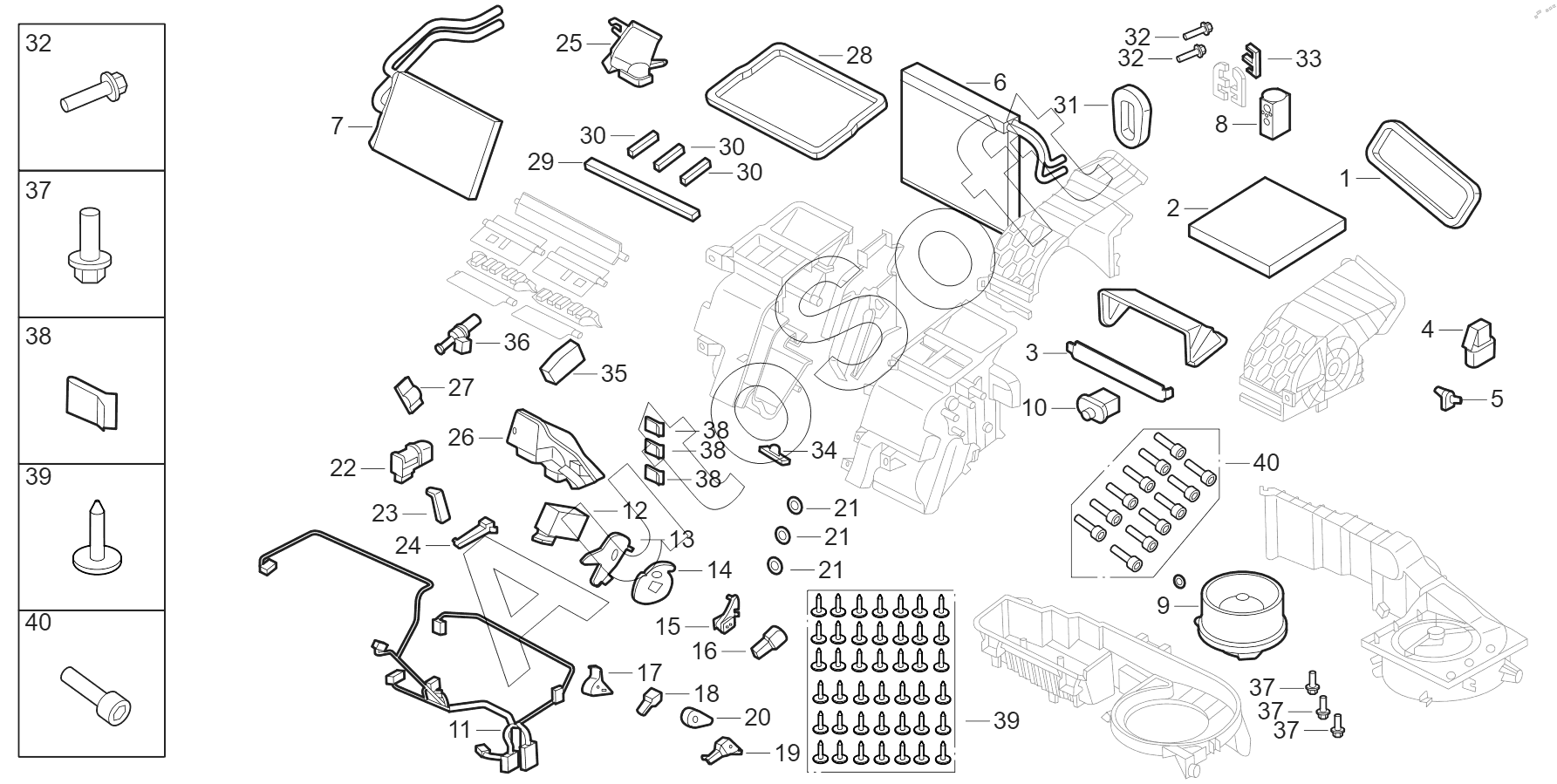

Каталог запасных частей к технике: GAC M6 PRO (2021). Компоненты HVAC (спереди);HVAC components (front)
31
22
23
24
25
26
27
28
29
30
30
30
21
21
21
32
32
32
33
34
35
36
37
37
37
37
38
38
38
38
39
39
40
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Уплотнительная полоса - Входное отверстие для свежего воздуха | |
| 2 | 8***1 | Фильтр PM0.1 | |
| 3 | 8***0 | Крышка фильтра | |
| 4 | 8***0 | Исполнительный механизм циркуляционного воздушного клапана | |
| 5 | 8***0 | Шлицевой вал - Циркуляционный воздушный клапан | |
| 6 | 8***0 | Комплект испарителя | |
| 7 | 8***0 | Комплект отопителя | |
| 8 | 8***0 | Терморегулирующий вентиль - Передний испаритель | |
| 9 | 8***0 | Комплект вентилятора - Передняя система HVAC | |
| 10 | 8***0 | Модуль регулировки скорости - Передняя система HVAC | |
| 11 | 8***0 | Комплект жгута проводов кондиционера (двухзонный с отрицательными ионами) | |
| 12 | 8***0 | Исполнительный механизм режима | |
| 13 | 8***0 | База для установки исполнительного механизма режима | |
| 14 | 8***0 | Кулачковый диск - Режим | |
| 15 | 8***0 | Шатун - Обдув лица | |
| 16 | 8***0 | Рычаг - Обдув лица | |
| 17 | 8***0 | Шатун - Оттайка | |
| 18 | 8***0 | Рычаг - Оттайка | |
| 19 | 8***0 | Шатун - Обдув ног | |
| 20 | 8***0 | Рычаг - Обдув ног | |
| 21 | 8***0 | Шайба | |
| 22 | 8***0 | Гибридный привод - Второй пилот | |
| 23 | 8***0 | Гибридный шатун - пассажир | |
| 24 | 8***0 | Гибридный коромысло - второй пилот | |
| 25 | 8***0 | Сборка воздуховода левой ноги | |
| 26 | 8***0 | Воздуховод правой ноги в сборе | |
| 27 | 8***0 | Кронштейн трубы впуска и выпуска теплого воздуха | |
| 28 | 8***0 | Уплотнительная полоса воздуховыпускного отверстия - вокруг | |
| 29 | 8***0 | Уплотнительная полоса воздуховыпускного отверстия - горизонтальная | |
| 30 | 8***0 | Уплотнительная полоса воздуховыпускного отверстия - короткая | |
| 31 | 8***0 | Firewall Bubble-TXV | |
| 32 | 8***0 | Болт расширительного клапана-M5x40 | |
| 33 | 8***0 | Нажимная пластина расширительного клапана | |
| 34 | 8***0 | Левый шлиц заслонки смешивания воздуха - сиденье водителя | |
| 35 | 8***0 | Гибридный привод - Драйвер | |
| 36 | 8***0 | Сборка интерфейса всасывания воздуха | |
| 37 | 8***0 | Саморез (с нагнетателем) - ST4.8x16 | |
| 38 | 8***0 | Зажим с гайкой-М6 | |
| 39 | 8***0 | Саморез-ST4x16 | |
| 40 | 8***0 | Саморез (привод) -ST4x30 |
