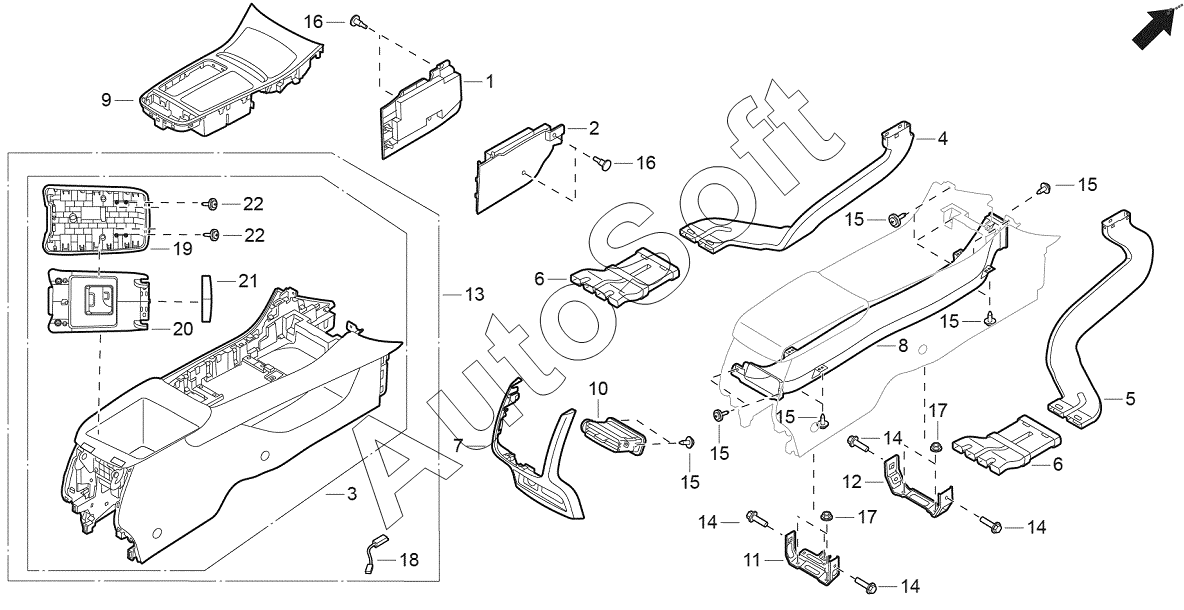

Каталог запасных частей к технике: GAC GA6 (2021). Сборка дополнительной панели приборов;Sub-instrument panel assembly
1
1
2
2
3
3
4
5
6
6
7
7
7
7
7
7
8
9
9
10
11
12
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
18
19
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Передняя удлинительная пластина с левой стороны в сборе_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 1 | 6***6 | Передняя удлинительная пластина с левой стороны в сборе_ код темы интерьера: q (радость шелкового бамбука) | |
| 2 | 6***0 | Передняя удлинительная пластина с правой стороны в сборе_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 2 | 6***6 | Передняя удлинительная пластина с правой стороны в сборе_ код темы интерьера: q (радость шелкового бамбука) | |
| 3 | 6***1 | Сборка корпуса вспомогательной приборной панели_ код темы интерьера: q (радость шелкового бамбука) | |
| 3 | 6***2 | Сборка корпуса вспомогательной приборной панели_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 4 | 6***0 | Левый задний воздуховод для обдувочной ножки в сборе | |
| 5 | 6***0 | Правый задний воздуховод для обдувочной ножки в сборе | |
| 6 | 6***0 | Задняя секция воздуховода для задней продувочной ножки | |
| 7 | 6***1 | Дополнительная панель приборов в сборе с задней панелью _ код темы интерьера: q (радость шелкового бамбука) | |
| 7 | 6***2 | Дополнительная панель приборов в сборе с задней панелью_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 7 | 6***1 | Дополнительная панель приборов в сборе с задней панелью _ код темы интерьера: q (радость шелкового бамбука) | |
| 7 | 6***2 | Дополнительная панель приборов в сборе с задней панелью_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 7 | 6***1 | Дополнительная панель приборов в сборе с задней панелью _ код темы интерьера: q (радость шелкового бамбука) | |
| 7 | 6***2 | Дополнительная панель приборов в сборе с задней панелью_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 8 | 6***0 | Узел воздуховода в передней части вспомогательной приборной панели | |
| 9 | 6***1 | Внутренняя отделка передней панели приборов в сборе | |
| 9 | 6***1 | Внутренняя отделка передней панели приборов в сборе | |
| 10 | 6***1 | Задний воздуховыпускной патрубок в сборе | |
| 11 | 6***0 | Задний монтажный кронштейн вспомогательной приборной панели в сборе | |
| 12 | 6***0 | Передний монтажный кронштейн вспомогательной приборной панели в сборе | |
| 13 | 6***1 | Сборка корпуса вспомогательной приборной панели и подсветки атмосферы_ код темы интерьера: q (радость шелкового бамбука) | |
| 13 | 6***2 | Сборка корпуса вспомогательной приборной панели и атмосферной подсветки_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 14 | 9***1 | Торцевой болт с шестигранным фланцем M6x20 | |
| 15 | 9***1 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.2x16 | |
| 16 | 9***0 | Открытый хвостовой штифт 7,4 | |
| 16 | 9***3 | Открытая шпилька ф7.4 | |
| 17 | 9***1 | Торцевая гайка с шестигранным фланцем M6 | |
| 18 | 6***0 | Атмосферный свет в ящике для хранения | |
| 19 | 6***0 | Сборка чехла для подлокотника_ код оформления интерьера: s (позолоченное золото ручной работы) | |
| 19 | 6***6 | Сборка чехла для подлокотника_ код темы интерьера: q (радость шелкового бамбука) | |
| 20 | 6***0 | Под крышкой подлокотника | |
| 21 | 6***0 | Отделка нижней крышки подлокотника | |
| 22 | 6***2 | Саморез в сборе st4.2x16 |
