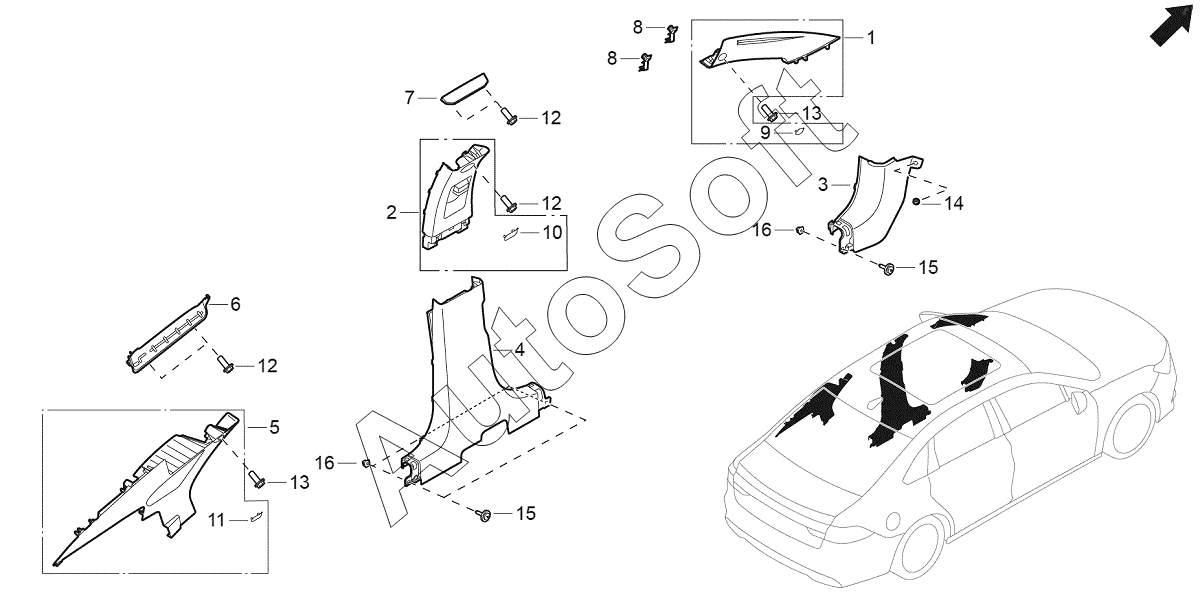

Каталог запасных частей к технике: GAC GA6 (2021). Сборка обшивки левой стойки;Left pillar trim assembly
8
8
16
16
15
15
14
13
13
12
12
12
12
12
12
12
12
11
11
10
10
9
9
1
7
6
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***6 | Верхняя обшивка левой передней стойки в сборе | |
| 1 | 6***6 | Верхняя обшивка левой передней стойки в сборе | |
| 2 | 6***6 | Верхняя обшивка левой двутавровой стойки в сборе | |
| 2 | 6***6 | Верхняя обшивка левой двутавровой стойки в сборе | |
| 3 | 6***0 | Нижняя отделка левой передней стойки в сборе _ код оформления интерьера: s (позолоченное изделие ручной работы) | |
| 3 | 6***6 | Нижняя отделка левой передней стойки в сборе _ тематический код интерьера: q (радость шелкового бамбука) | |
| 4 | 6***0 | Нижняя отделка левой передней стойки в сборе _ код оформления интерьера: s (позолоченное изделие ручной работы) | |
| 4 | 6***6 | Нижняя обшивка левой передней стойки _ код внутренней отделки: q ("радость шелкового бамбука") | |
| 5 | 6***6 | Верхняя обшивка левой с-образной стойки в сборе | |
| 5 | 6***6 | Верхняя обшивка левой с-образной стойки в сборе | |
| 6 | 6***0 | Направляющий кронштейн воздушной завесы со стороны левой с-образной стойки | |
| 7 | 6***0 | Направляющий кронштейн боковой воздушной завесы на левой боковой стойке | |
| 8 | 6***0 | Направляющая пряжка ремня воздушной завесы | |
| 9 | 6***6 | Крышка накладки болта крепления левой передней стойки | |
| 9 | 6***6 | Крышка накладки болта крепления левой передней стойки | |
| 10 | 6***6 | Накладка болта крепления левой передней стойки | |
| 10 | 6***6 | Накладка болта крепления левой передней стойки | |
| 11 | 6***6 | Накладка болта крепления левой с-образной стойки | |
| 11 | 6***6 | Накладка болта крепления левой с-образной стойки | |
| 12 | 9***1 | Торцевой болт с шестигранным фланцем M6x20 | |
| 12 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 13 | 9***1 | Болт с шестигранной головкой и плоской шайбой в сборе M6x20 | |
| 14 | 9***1 | Винтовое основание М6 10x10x10 | |
| 15 | 9***5 | Саморез с крестообразной потайной головкой и большой шайбой в сборе ST4.8x16 | |
| 16 | 9***3 | ST4.8 винтовая основа 8,5x8,5 |
