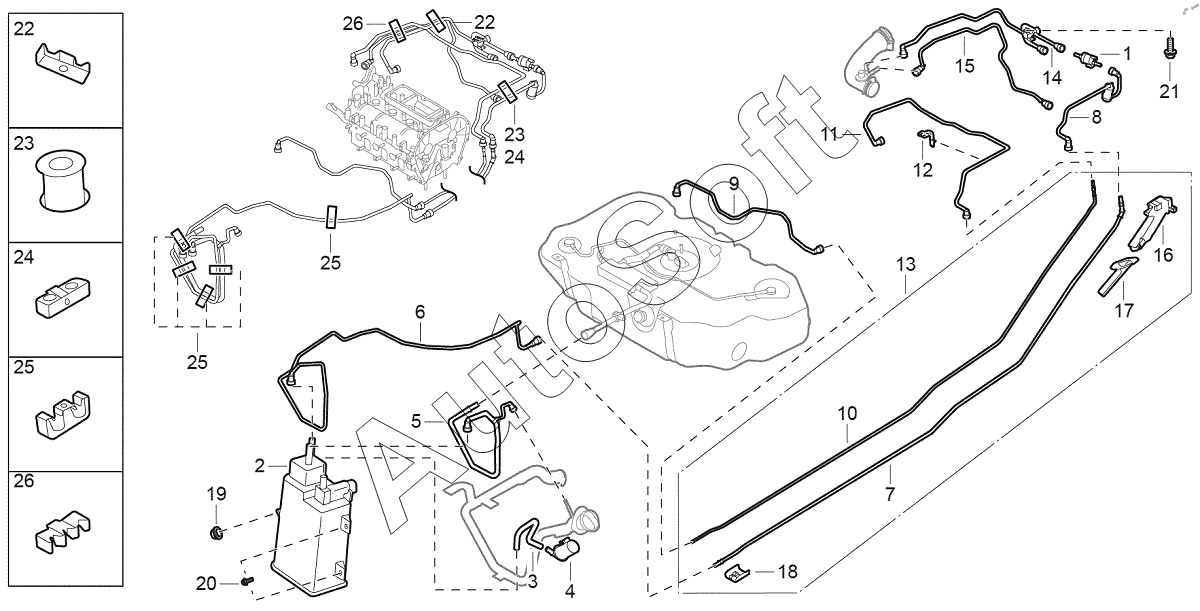

Каталог запасных частей к технике: GAC GA6 (2021). Топливная трубка и соединительный узел;Fuel pipe and connector assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Регулирующий клапан угольного баллона | |
| 2 | 2***0 | Сборка угольного фильтра | |
| 3 | 2***0 | Угольный фильтр через атмосферную трубу | |
| 4 | 2***0 | угольный канистровый фильтр | |
| 5 | 2***0 | Впускной шланг угольного фильтра | |
| 6 | 2***0 | Шланг для выпуска угольного фильтра I | |
| 7 | 2***0 | Шланг для выхода угольного фильтра II | |
| 8 | 2***0 | Шланг для выпуска воздуха из углеродного бака | |
| 9 | 2***1 | Шланг подачи топлива | |
| 10 | 2***1 | Шланг подачи масла | |
| 11 | 2***1 | Впускной шланг моторного масла | |
| 12 | 2***0 | Кронштейн крепления стальной трубы подачи масла | |
| 13 | 2***1 | Узел трубопровода испарения и подачи топлива II | |
| 14 | 2***0 | Сборка трубы отвода паров топлива | |
| 15 | 2***0 | Сборка паропровода топлива I | |
| 16 | 2***0 | Защита топливной трубы | |
| 17 | 2***0 | Направляющая топливопровода | |
| 18 | 2***0 | Пластиковый зажим топливной трубы | |
| 19 | 9***1 | Торцевая гайка с шестигранным фланцем M6 | |
| 20 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 21 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 22 | 9***1 | Двойной зажим для трубы 10-1010 | |
| 23 | 9***1 | Резиновая крышка 10 | |
| 24 | 9***1 | Патрубок для двухтрубного зажима | |
| 25 | 9***1 | Двойной трубный зажим 16-10 | |
| 26 | 9***6 | Тройной зажим 10-10-10-10 |
