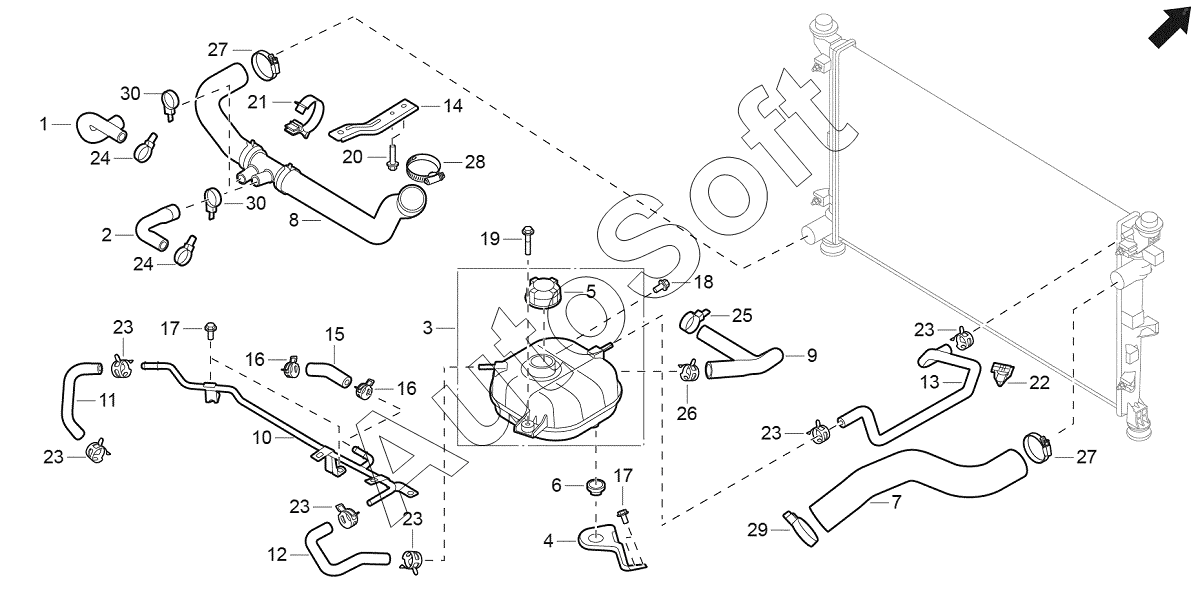

Каталог запасных частей к технике: GAC GA6 (2021). Трубопровод системы охлаждения двигателя-1;Engine cooling system pipeline-1
16
16
30
30
29
28
27
27
26
25
24
24
23
23
23
23
23
23
22
21
20
19
18
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Сборка трубы охлаждающей воды на конце радиатора | |
| 2 | 1***0 | Шланг для слива воды из автоматической коробки передач | |
| 3 | 2***0 | Сборка расширительного бачка | |
| 4 | 4***0 | Нижний кронштейн крепления расширительного бачка | |
| 5 | 2***0 | Крышка расширительного бачка | |
| 6 | 2***0 | Подушка для установки расширительного бачка | |
| 7 | 2***0 | Шланг подачи воды в радиатор | |
| 8 | 2***1 | Шланг для слива воды из радиатора | |
| 9 | 2***0 | Шланг для слива воды из расширительного бачка | |
| 10 | 2***0 | Расширительный бак возврат воды жесткая труба | |
| 11 | 2***0 | Обратный шланг расширительного бачка i | |
| 12 | 2***0 | Обратный шланг расширительного бачка ii | |
| 13 | 2***0 | Шланг перелива радиатора | |
| 14 | 2***0 | Кронштейн крепления трубы отвода воды из радиатора | |
| 15 | 2***0 | Переливной шланг нагнетателя | |
| 16 | 9***J | Тип A стальной ленточный эластичный хомут для шланга 13x12 | |
| 17 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 18 | 9***1 | Торцевой болт с шестигранным фланцем M6x20 | |
| 19 | 9***1 | Торцевой болт с шестигранным фланцем M6x30 | |
| 20 | 9***4 | Торцевой болт с шестигранным фланцем M6x25 | |
| 21 | 9***1 | Зажим для одиночной трубы 42.2 | |
| 22 | 9***1 | Зажим для одиночной трубы 14 | |
| 23 | 9***1 | Стандартный пружинный зажим 14x12 | |
| 24 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 | |
| 25 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 25x12 | |
| 26 | 9***J | Эластичный хомут для шланга со стальной лентой типа а d26x12 | |
| 27 | 9***J | Эластичный хомут для шланга стального ленточного типа d41x12 | |
| 28 | 9***J | C-образный стальной ленточный эластичный хомут для шланга 49x15 | |
| 29 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 42x12 | |
| 30 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 26x12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
