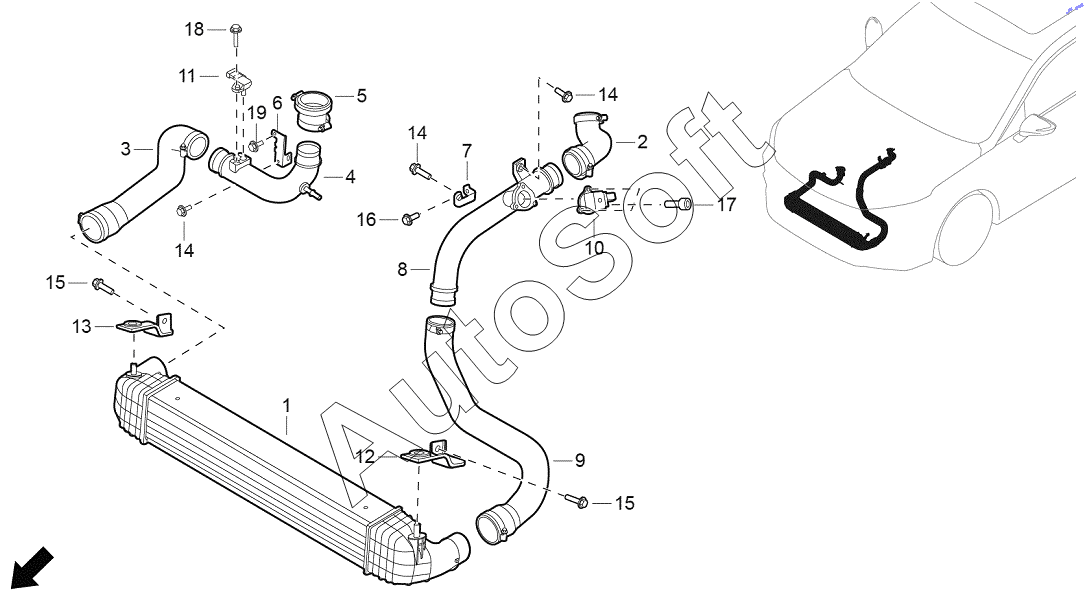

Каталог запасных частей к технике: GAC GA6 (2021). Сборка интеркулера;Intercooler assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Интеркулер в сборе | |
| 2 | 2***0 | Воздухозаборный шланг с промежуточным охлаждением | |
| 3 | 2***0 | Выпускной шланг интеркулера i | |
| 4 | 2***0 | Жесткий патрубок для выпуска воздуха из промежуточного охладителя | |
| 5 | 2***0 | Шланг для выпуска воздуха с промежуточным охлаждением | |
| 6 | 2***0 | Жесткий крепежный кронштейн для воздуховыпуска с промежуточным охлаждением | |
| 7 | 2***0 | Жесткий трубчатый кронштейн воздухозаборника с промежуточным охлаждением | |
| 8 | 2***0 | Жесткий патрубок впуска промежуточного охладителя | |
| 9 | 2***0 | Впускной шланг интеркулера II | |
| 10 | 2***0 | Электронный клапан рециркуляции впускного воздуха | |
| 11 | 1***0 | Датчик давления воздуха на впуске | |
| 12 | 2***0 | Левый кронштейн крепления интеркулера | |
| 13 | 2***0 | Правый монтажный кронштейн интеркулера | |
| 14 | 9***1 | Торцевой болт с шестигранным фланцем M6x25 | |
| 15 | 9***1 | Болт с шестигранной головкой М8x25 | |
| 16 | 9***1 | Болт с шестигранной головкой М8x12 | |
| 17 | 9***4 | Болт с шестигранной торцевой головкой M6x18 | |
| 18 | 9***1 | Болт с шестигранной головкой М5x16 | |
| 19 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 19 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 |
