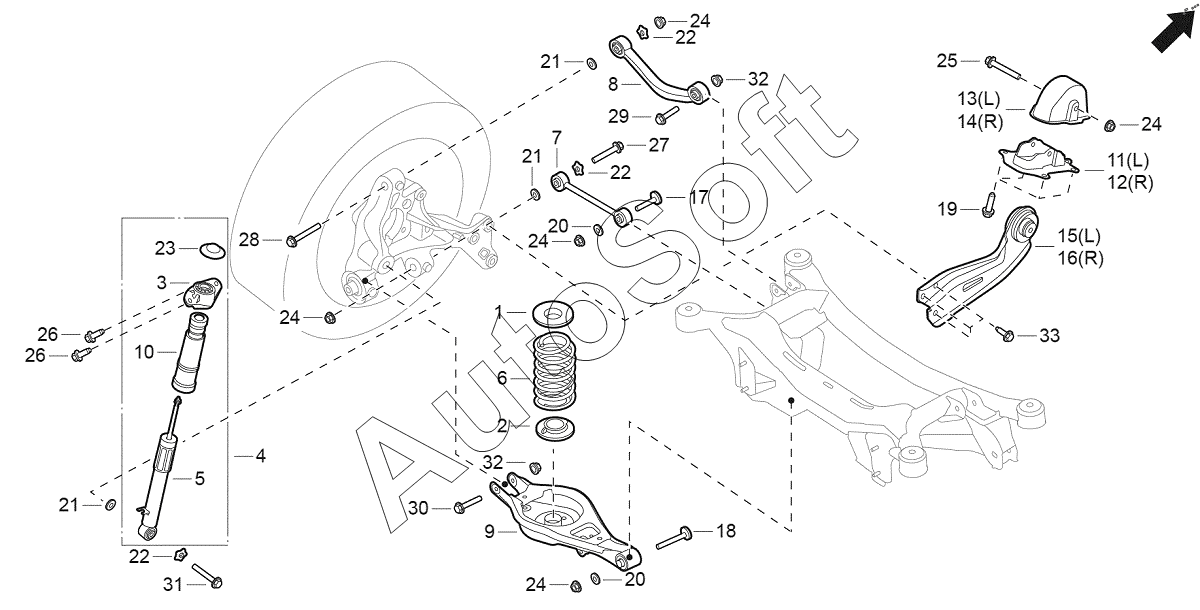

Каталог запасных частей к технике: GAC GA6 (2021). Задняя выдвижная колонна и узел опорного рычага;Rear sliding column and support arm assembly
26
26
18
19
20
20
21
21
21
22
22
22
23
24
24
24
24
24
25
17
27
28
29
30
31
32
32
33
9
2
3
4
5
6
6
7
8
1
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Резиновая накладка на заднюю пружину | |
| 2 | 3***0 | Нижняя резиновая прокладка задней пружины | |
| 3 | 3***1 | Установите подшипниковый узел на заднюю сдвижную стойку | |
| 4 | 3***0 | Задняя скользящая стойка в сборе | |
| 5 | 3***0 | Задний амортизатор в сборе | |
| 6 | 3***0 | Задняя пружина | |
| 6 | 3***0 | Задняя пружина | |
| 7 | 3***0 | Задняя и передняя балка в сборе | |
| 8 | 3***0 | Задний верхний рычаг в сборе | |
| 9 | 3***0 | Задний нижний рычаг в сборе | |
| 10 | 3***0 | Узел пылезащитного кожуха заднего ограничительного блока | |
| 11 | 3***0 | Кронштейн крепления заднего левого продольного рычага | |
| 12 | 3***0 | Кронштейн крепления заднего правого продольного рычага | |
| 13 | 3***0 | Защитный кожух кронштейна левого заднего продольного рычага | |
| 14 | 3***0 | Защитный кожух кронштейна заднего правого продольного рычага | |
| 15 | 3***0 | Левый задний продольный рычаг в сборе | |
| 16 | 3***0 | Правый задний продольный рычаг в сборе | |
| 17 | 3***0 | Эксцентриковый регулировочный болт | |
| 18 | 3***0 | Эксцентриковый регулировочный болт | |
| 19 | 3***0 | Болт с шестигранным фланцем М10x1,25x50 | |
| 20 | 3***0 | Эксцентриковая прокладка | |
| 21 | 3***0 | Двухсторонние плоские шайбы с зубьями | |
| 22 | 3***0 | Большая пятиугольная шайба | |
| 23 | 3***0 | Задняя защитная крышка | |
| 24 | 9***4 | Шестиугольная фланцевая гайка M14x1,5 | |
| 25 | 9***J | Болт с шестигранным фланцем М14x1,5x90 | |
| 26 | 9***4 | Болт с шестигранным фланцем М12x1,25x35 | |
| 27 | 9***J | Гексагональная фланцевая лицевая болт M14x1,5x100 | |
| 28 | 9***J | Болт с шестигранной головкой m14x1,5x105 | |
| 29 | 9***4 | Гексагональный фланцевой болт M12x1,25x75 | |
| 30 | 9***J | Болт с шестигранной головкой М12x1,25x85 | |
| 31 | 9***J | Болт с шестигранным фланцем (с концом ld) m14x1,5x100 | |
| 32 | 9***4 | Торцевая гайка с шестигранным фланцем M12x1,25 | |
| 33 | 9***J | Болт с шестигранным фланцем М12x1,25x50 |
