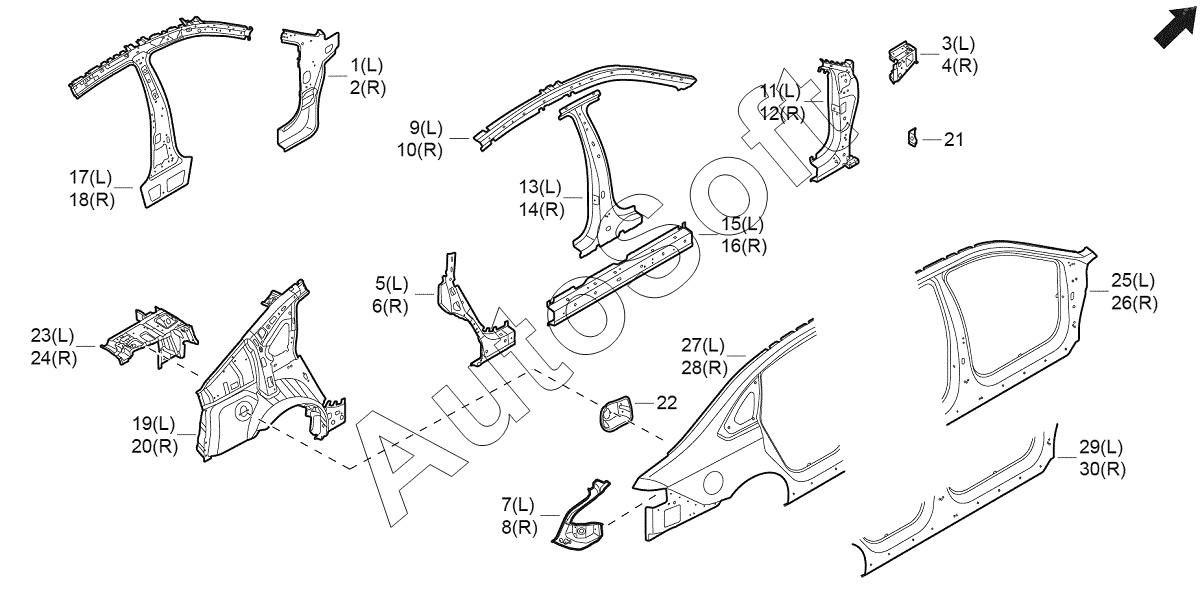

Каталог запасных частей к технике: GAC GA6 (2021). Сборка боковой панели;Side panel assembly
17
30
29
28
27
26
25
24
23
22
21
20
19
18
18
17
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Внутренняя панель левой стойки а в сборе | |
| 2 | 4***0 | Внутренняя панель правой стойки а в сборе | |
| 3 | 4***0 | Сборка задней наружной панели левой верхней продольной балки | |
| 4 | 4***0 | Правая верхняя продольная балка задняя внешняя панель в сборе | |
| 5 | 4***0 | Монтажная пластина замка левой задней двери в сборе | |
| 6 | 4***0 | Монтажная пластина замка задней правой двери в сборе | |
| 7 | 4***0 | Монтажная пластина левого заднего комбинированного фонаря в сборе | |
| 8 | 4***0 | Монтажная пластина заднего правого комбинированного фонаря в сборе | |
| 9 | 4***0 | Левая боковая усиливающая пластина | |
| 10 | 4***0 | Правая боковая усиливающая пластина | |
| 11 | 4***0 | Узел усилительной пластины левой стойки а | |
| 12 | 4***0 | Узел усилительной пластины правой стойки а | |
| 13 | 4***0 | Узел усилительной пластины левой центральной стойки | |
| 14 | 4***0 | Узел усилительной пластины правой центральной стойки | |
| 15 | 4***0 | Узел усилительной пластины порога левой двери | |
| 16 | 4***0 | Узел усилительной пластины порога правой двери | |
| 17 | 4***0 | Внутренняя панель передней левой стороны в сборе | |
| 17 | 4***0 | Внутренняя панель передней левой стороны в сборе | |
| 18 | 4***0 | Правая передняя внутренняя панель в сборе | |
| 18 | 4***0 | Правая передняя внутренняя панель в сборе | |
| 19 | 4***0 | Внутренняя панель задней левой стороны в сборе | |
| 20 | 4***0 | Правая задняя внутренняя панель в сборе | |
| 21 | 4***0 | Узел нижнего кронштейна крепления переднего крыла | |
| 22 | 4***0 | Сборка заправочной коробки | |
| 23 | 4***0 | Узел подоконника заднего левого окна | |
| 24 | 4***0 | Узел подоконника заднего правого окна | |
| 25 | 8***0 | Специальные детали для рамы левой передней двери послепродажного обслуживания | |
| 26 | 8***0 | Специальные детали для послепродажного обслуживания рамы передней правой двери | |
| 27 | 8***0 | Специальные детали вторичного рынка для рамы левой задней двери | |
| 28 | 8***0 | Правая задняя дверная рама специальные послепродажные детали | |
| 29 | 8***0 | Специальные детали для послепродажного обслуживания левого порога двери | |
| 30 | 8***0 | Правый порог двери послепродажные специальные детали |
