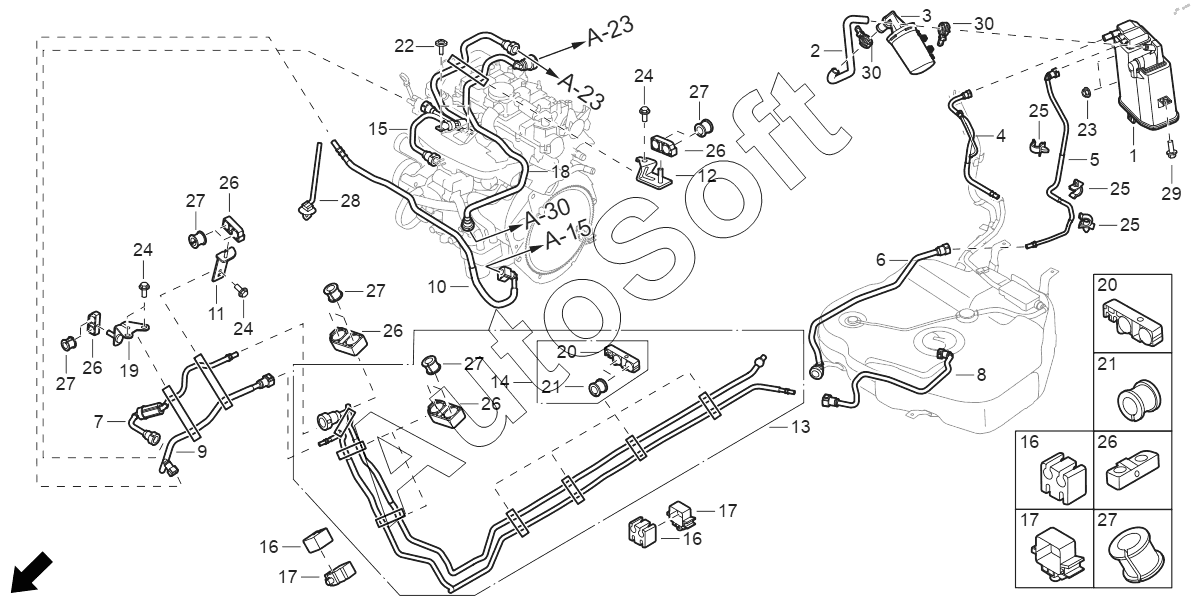

Каталог запасных частей к технике: GAC GA8 (2020). Топливопровод и соединительные элементы;Fuel Line and Connector Assembly
16
16
16
30
30
29
28
27
27
27
27
27
27
26
26
26
26
26
26
25
25
25
24
24
24
23
22
21
21
20
20
19
18
17
17
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Коллектор углерода | |
| 2 | 2***0 | Трубка углерода к атмосферному воздуху | |
| 3 | 2***0 | Фильтр адсорбера | |
| 4 | 2***0 | Входной шланг углерода | |
| 5 | 2***0 | Выходной шланг углерода I | |
| 6 | 2***0 | Выходной шланг углерода II | |
| 7 | 2***0 | Выходной шланг углерода IV | |
| 8 | 2***0 | Шланг подачи топлива | |
| 9 | 2***0 | Входной шланг двигателя | |
| 10 | 2***2 | Входной шланг двигателя I | |
| 11 | 2***0 | Крепежный кронштейн топливной трубы | |
| 12 | 2***0 | Крепежный кронштейн топливной трубы | |
| 13 | 2***0 | Узел подачи и испарения топлива II | |
| 14 | 2***0 | Хомут четырехтрубный 2-ф5,2/2-ф10 | |
| 15 | 2***0 | Узел топливных паров | |
| 16 | 2***0 | Хомут для четырех труб 2-d5.2/2-d10 | |
| 17 | 2***0 | Опора для четырех труб | |
| 18 | 2***0 | Узел топливных паров I | |
| 19 | 2***0 | Крепежный кронштейн топливной трубы I | |
| 20 | 2***0 | Пластиковый хомут для труб | |
| 21 | 2***0 | Резиновая оболочка | |
| 22 | 9***1 | Комплект самореза с потайной головкой и большой шайбой ST4.8x16 | |
| 23 | 9***1 | Торцевая гайка с шестигранным фланцем M6 | |
| 24 | 9***1 | Торцевой болт с шестигранным фланцем M6x12 | |
| 25 | 9***1 | Пластиковая застежка | |
| 26 | 9***1 | Опора двойного трубного хомута | |
| 27 | 9***1 | Резиновая оболочка ф10 | |
| 28 | 9***1 | Ремень пластиковый стяжной 5,3x160 | |
| 29 | 9***1 | Торцевой болт с шестигранным фланцем M6x16 | |
| 30 | 9***1 | Стандартный пружинный зажим с Т-образным зажимом 23x12 |
