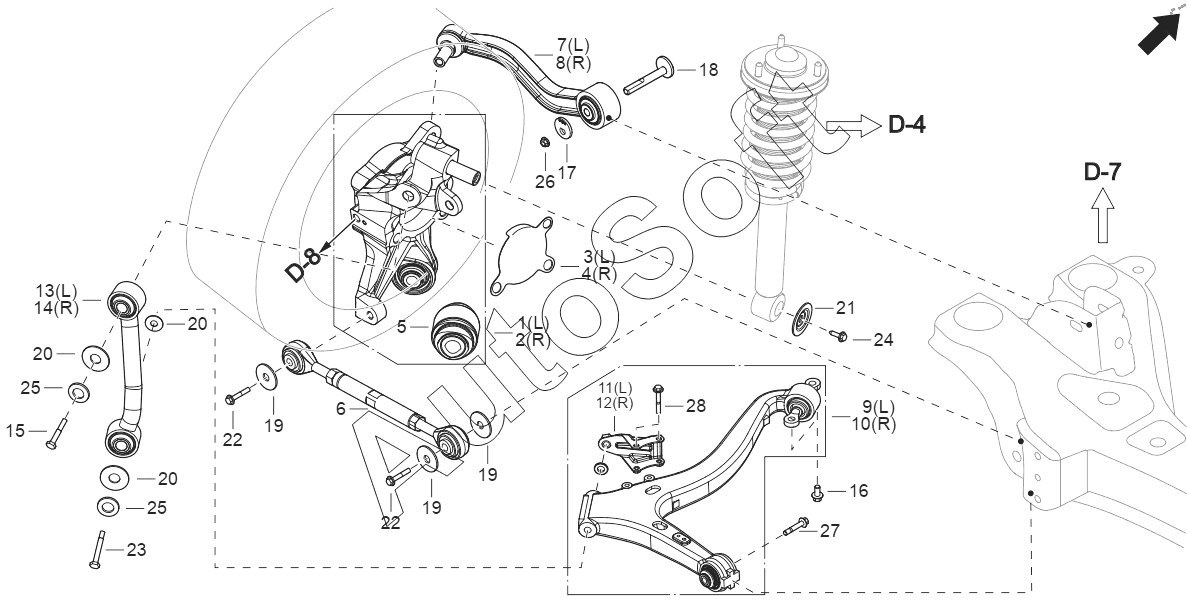

Каталог запасных частей к технике: GAC GA8 (2020). Задний поворотный кулак и опорный рычаг в сборе;Rear steering knuckle and support arm assembly
15
28
27
26
25
25
24
23
22
22
21
20
20
20
19
19
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Левый задний мост в сборе | |
| 2 | 3***0 | Правый задний мост в сборе | |
| 3 | 3***0 | Пыльник левого заднего поворотного кулака | |
| 4 | 3***0 | Пылезащитный чехол, правый задний поворотный кулак | |
| 5 | 3***0 | Втулка шарового шарнира заднего вала в сборе | |
| 6 | 3***0 | Узел тяги регулировки схождения задних колес | |
| 7 | 3***0 | Левый задний верхний маятниковый рычаг в сборе | |
| 8 | 3***0 | Правый задний верхний маятниковый рычаг в сборе | |
| 9 | 3***0 | Левый задний нижний маятниковый рычаг в сборе | |
| 10 | 3***0 | Правый задний нижний маятниковый рычаг в сборе | |
| 11 | 3***0 | Узел соединительного кронштейна левого заднего нижнего маятникового рычага | |
| 12 | 3***0 | Узел соединительного кронштейна заднего правого нижнего маятникового рычага | |
| 13 | 3***0 | Левая задняя вертикальная рулевая тяга в сборе | |
| 14 | 3***0 | Правая задняя вертикальная рулевая тяга в сборе | |
| 15 | 3***0 | Болт М12x77 | |
| 16 | 3***0 | Торцевой болт с шестигранным фланцем M12x1,25x40 | |
| 17 | 3***0 | Регулировочная прокладка | |
| 18 | 3***0 | Эксцентриковый болт | |
| 19 | 3***0 | Шайба | |
| 20 | 3***0 | Большая шайба | |
| 21 | 3***0 | Прокладка | |
| 22 | 9***4 | Болт с шестигранным фланцем М12x1,25x60 | |
| 23 | 9***9 | Болт с шестигранной головкой М14x1,5x230 | |
| 24 | 9***9 | Болт с шестигранной головкой и коническая пружинная шайба в сборе M10x1,25x20 | |
| 25 | 9***4 | Шайба упругая коническая 14x27x3 | |
| 26 | 9***1 | Торцевая гайка с шестигранным фланцем M12x1,25 | |
| 27 | 9***4 | Болт с шестигранной головкой M12x1,25x100 | |
| 28 | 9***4 | Болт с шестигранной головкой M8x70 |
